Толщина стяжки для водяного теплого пола

Подбираем оптимальную толщину стяжки для заливки водяного теплого пола

Стремление создать в доме максимальный комфорт приводит к нестандартным решениям в монтаже отопления. Традиционные радиаторы уступают место системам теплого пола. Наиболее экономичной и эффективной в эксплуатации является конструкция водяного пола, состоящая из замкнутого контура труб с горячей водой. Равномерное распределение температуры, больше свободного места в комнате, безопасность – вот несколько преимуществ новинки. На продолжительность и надежность функционирования системы влияют несколько факторов: качественный материал труб, соблюдение технологии монтажа и толщина стяжки, выполненной для водяного теплого пола. В качестве финишного покрытия часто используют керамическую плитку, характеризующуюся прочностью и способностью сохранять тепло.

Влияние высоты стяжки на работу системы

Перед началом монтажа стоит разобраться, какая толщина стяжки считается оптимальной. От этого показателя зависит:

• теплоемкость пола;
• равномерность прогрева;
• срок эксплуатации.

Тонкий слой быстро греется, начиная согревать помещение, но в скором времени от высокой температуры бетонное покрытие начинает трескаться. Особенно это заметно в местах расположения труб. От нагревания выше нормы портится финишное напольное покрытие. Излишние сантиметры над водяным контуром потребуют больше энергии для нагревания. Также возникнут затруднения с регулировкой системы. Плюсом объемной стяжки является существенная теплоотдача, которая долго работает на комфортную температуру в комнате.

Кроме накопления и распределения тепла стяжка выполняет защитную функцию по отношению к трубам с горячей водой. Недостаточное покрытие контура приведет к высоким нагрузкам и сократит срок его эксплуатации. Особенно актуальна защита водяной системы, если в помещении планируется установка тяжелой мебели.

Минимальная толщина стяжки должна превышать 6,5 см, она рекомендуется под плитку, которая не боится перегрева. Оптимальная величина заливки труб составляет 10 см. Такой параметр предусмотрен для систем теплого пола в жилых помещениях. Для промышленных зданий или складов максимальная толщина бетона может достигать 20 см.

Размер слоя зависит от диаметра труб, если вести расчет от поверхности контура, то показатель без учета теплоизоляционного пирога составит 2-5 см. Технология монтажа допускает исключение из пирога под контуром металлической сетки и замену ее фиброй в составе раствора. В этом случае толщина стяжки над трубами водяного теплого пола увеличивается, минимальная отметка – 4,5 см. Соблюдение рекомендованных значений обеспечит равномерное прогревание и безопасное пользованием теплым полом.

Теплоизоляция основания

Перед монтажом отопительной системы необходимо выполнить утепление основания. Теплоизоляционный слой защитит водяной контур от потери тепла, уходящего в подвал или фундамент дома. В качестве утеплителя используется:

• пенопласт;
• экструдированный пенополистирол;
• подложка с фольгированным покрытием.

Перечисленные материалы отличаются высокой прочностью к механической нагрузке, устойчивостью к влаге и перепадам температуры. Толщина утеплителя составляет 30-50 мм, он укладывается на слой гидроизоляционной полиэтиленовой пленки. Полотно стелется с нахлестом на чистое сухое основание, оно станет для утеплителя защитой от намокания. Плиты теплоизоляции укладываются встык, места соединений промазываются клеем или задуваются пеной, излишки которой срезаются.

Сверху размещают пенофол или аналогичное полотно отражающей изоляции. Слой алюминиевой фольги направляется вверх, это позволит отразить основную часть тепла обратно в сторону помещения. Стыки фольгированного утеплителя проклеиваются специальным скотчем. Пенофол защитит утеплитель от агрессивного воздействия бетона. Над теплоизоляцией укладывается металлическая армирующая сетка. Этот элемент равномерно распределяет высокую нагрузку от системы водного контура и бетонной конструкции.

Способы и материалы для заливки пола

Трубы и элементы водяного контура заливаются стяжкой. Для ее приготовления существует два способа:

• раствор на основе цемента и песка;
• специальная сухая смесь заводского производства.

Какая из заливок лучше, каждый потребитель решает для себя, исходя из особенностей помещения и собственных предпочтений. Основное преимущество специальной смеси – короткий период высыхания. Используя такой состав, быстрее появляется возможность наклеить керамическую плитку и начать пользоваться водяным теплым полом.

Демпферная лента, назначение и монтаж

По периметру помещения, в котором монтируется водяной теплый пол, устанавливается демпферная лента. Этот элемент обеспечит возможность безопасного расширения бетонного основания.

Упругая полоса сжимается под нагрузкой, а после восстанавливает форму. Если пренебречь демпферной лентой, при изменении температуры стяжка может повредить трубы нагревательной системы или напольное покрытие (плитку, ламинат). Это обернется сложным дорогостоящим ремонтом с заменой материала.

Технология выполнения бетонной стяжки

Смесь цемента, песка и воды – самый распространенный вариант заливки. Для создания надежного основания берется цемент М300 и отсеянный песок. Улучшить физические характеристики бетонной стяжки под плитку позволит добавление пластификатора. Особенно актуально его использование для заливки маленькой толщины (до 3 см). Пластификатор делает бетон более эластичным, предотвращает появление трещин после высыхания. Усилению прочности раствора способствует добавление фибры. Она служит достойной заменой арматурной сетки и помогает равномерно, без пустот распределить стяжку по всей площади помещения.

Подготовительный этап включает удаление мусора с основания и его гидроизоляцию. В качестве материала подойдет битумная мастика, рубероид или толстая полиэтиленовая пленка.

Следующий шаг – теплоизоляция, ее технология описана выше. Укладку раствора начинают с угла комнаты. Смесь распределяется правилом по уровню предварительно выставленных маяков. Поверхность тщательно выравнивают, чтобы создать гладкое основание под напольное покрытие: плитку, ламинат, линолеум.

Окончательная отделка пола начинается спустя 1-1,5 месяца, такой срок необходим для высыхания бетона. В течение этого времени поверхность основания остается под полиэтиленовой пленкой, предотвращающей быструю потерю воды. При необходимости бетон периодически увлажняют.

Такой показатель как теплоемкость отлично сочетает плитку и систему теплого водяного пола. Прочный, красивый и простой в уходе материал способен удерживать комфортную температуру продолжительное время. Керамическую плитку не испортят температурные колебания, влажность, при качественном наклеивании она прослужит долгий срок.

Преимущества и особенности «полусухой» стяжки

Специальная смесь разводится водой, объем которой указан в инструкции. При выборе материала отдают предпочтение составу с модификаторами, обеспечивающими прочность и пластичность стяжки. Раствор считается готовым к работе, когда при сжатии не выделяется жидкость, а состав образует комок. «Полусухую» смесь укладывают на чистое основание, застеленное гидроизоляцией из полиэтилена или рубероида. Влагостойкое полотно должно заходить на стены около 15 см. Далее выставляются маяки из алюминиевых полос, закрепленных бетонным раствором. Под специальную смесь необходимо выполнить армирование.

Раствор последовательно укладывается по зонам пола и разравнивается правилом. Спустя 1-2 часа поверхность шлифуется машинкой с затирочными дисками. Этот процесс одновременно выравнивает и утрамбовывает раствор. На гладкое основание проще укладывать плитку. Минимальное количество воды в составе позволяет приступать к отделке пола через 4-5 дней. Среди достоинств сухой смеси:

• прочность созданного основания;
• быстрое высыхание – через 12 часов по стяжке можно передвигаться;
• простота приготовления и заливки по инструкции изготовителя;
• высохшая смесь не дает усадки, на ее поверхности не появляются трещины;
• особая консистенция состава образует конструкцию с лучшими показателями теплоизоляции, чем у бетона.

1. Не стоит пренебрегать теплоизоляцией при создании пирога под основание, слой утепления защитит от потерь энергии.
2. Перед заливкой бетонной стяжки проводится пробный запуск системы водяного теплого пола. Необходимо быть уверенным в качественном монтаже системы.
3. Для изготовления бетонной стяжки используется только качественный цемент, без признаков долгого хранения. От этого зависит долговечность и прочность приготовленного раствора.
4. Рекомендуемая толщина заливки составляет 10 см, но допустимы изменения в индивидуальных случаях, обусловленные диаметром труб и особенностями основания.

Если монтаж контура водяного теплого пола требует знаний и мастерства, то выполнение стяжки под плитку доступно каждому. Взявшись за работу самостоятельно, можно сэкономить средства, главное не нарушать технологическую последовательность процесса.

Толщина стяжки под водяной теплый пол

Сегодня водяной теплый пол является одним из наиболее популярных видов обогревательных систем, применяемых в различных помещениях.

Благодаря своей надежности и способности создавать уютный микроклимат в помещении, поддерживая необходимую температуру, данный вид отопления переманил «на свою сторону» множество людей.

При установке греющего настила существуют определенные нюансы, на которые стоит акцентировать внимание, одним из таковых является толщина стяжки для водяного теплого пола.

Послойная конструкция водяного теплого пола и свойства финишной стяжки

Водяные теплые полы – достаточно непростая система обогрева, которая требует к себе определенного внимания особенно при монтаже.

Обогреваемый покров данного вида имеет слоистую структуру, соблюдение которой при строительных работах необходимо, если вы хотите получить хороший результат.

Кафельная плитка хорошо проводит тепло от нагревшейся стяжки

Для теплого пола и его монтажа часто применяют следующие материалы:

• черновое напольное перекрытие;
• гидроизоляционный покров;
• слой теплоизоляционных материалов;
• армировочная сетка из металла или стеклопластика;
• специализированные отопительные трубы на теплый водяной пол;
• стяжка для водяного теплого пола;
• напольное финишное покрытие (кафель и плитка из других материалов).

Черновая стяжка под водяной контур должна быть предельно ровной

Для организации качественного теплого покрова необходимо надежное создание каждого слоя пирога. Черновая стяжка для водяного черного пола (или плита перекрытия) должна быть максимально выровнена, так как от этого процесса зависит качество и ровность последующих слоев, в том числе и финишного.

Правильно организованные тепло- и гидроизоляционный слои помогают создать качественное отопление (без обогрева перекрытия) и защитить поверхность от попадания влаги извне.

Финишная стяжка теплого пола и ее свойства

Толщина стяжки зависит от толщины трубы

Финишная стяжка под теплый пол имеет важнейшее назначение. Если ее сделать не должным образом, с обогревательной системой могут произойти неполадки, в результате которых может произойти авария (поломка трубы) и разрушится финишный кафель.

Основными функциями стяжки над водяным теплым полом считаются: передача тепла в помещение и непосредственно на финишный настил водяного теплого пола, а также надежная и качественная защита водосодержащих труб от механических повреждений разной сложности.

Слишком тонкая стяжка может привести к деформации труб контура

Создание правильной стяжки теплого пола – это не такое простое дело, ее параметры напрямую зависят от толщины выбранных обогревательных труб. Чем толще труба, тем толще будет и стяжка.

Если пренебречь определенным сопоставлением, вся обогревательная система может оказаться неэффективной (финишный настил не будет прогреваться в полной мере, и в помещении не будет хватать тепла).

Но если толщина стяжки для теплого водяного пола будет слишком тонкой (для обеспечения хорошего прогрева помещения), система водоснабжения может повредиться, и авария будет неизбежна.

Поэтому каждый хозяин, который будет монтировать теплый пол самостоятельно, или строитель должны знать определенные факторы, на которые стоит опираться при создании настила – обогревателя:

• задачи, поставленные для создаваемой системы (основное или дополнительное отопление в помощь радиаторным батареям);
• тип финишного напольного покрытия, укладываемого поверх стяжки (ламинат, плитка, паркет или дерево);
• нагрузка, которая может воздействовать на настил определенного вида;
• диаметр труб водяного пола, необходимый для данного вида покрытия (как сказано, было выше).

Характеристики некоторых видов стяжек, применяемых для укрытия теплого пола, можно посмотреть в таблице.

Стоит помнить, что кроме выше приведенных параметров необходимо сопоставлять и соблюдать требования, приводимые к чистовому финишному покрытию согласно СНиПов.

Под многие покрытия строго запрещается организация теплого пола (линолеум, тонкие типы ламината, OSB плита и другие).

Особенности половой стяжки различной толщины

Толщина стяжки для водяного теплого пола – эта важнейшая составляющая в организации обогрева помещения. Существует 2 типа применяемых покровов, характеризуемых толщиной: толстая и тонкая стяжка. Каждый из перечисленных видов имеет свои определенные преимущества и рекомендации для применения (в зависимости от конкретных условий). О том, как делать стяжку над теплым полом, смотрите в этом видео:

Тонкая стяжка теплого водяного пола

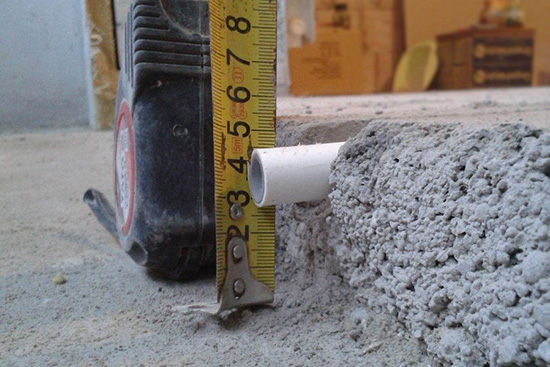

Не менее 4 см должен быть слой бетона над трубой

Для определения минимальной толщины теплого пола существуют определенные требования, которые закреплены в специальных документах (СНиП).

Стоит сказать, что многие из прописанных размеров в официальных документах неоднозначны.

Так, например, в СНиПе указывается, что минимальная толщина стяжки для теплого покрова может быть не менее 20 мм, но это касается покрова, изготовленного на цементно-металлической основе.

Рассчитывая высоту пола, не забудьте прибавить толщину укладываемого покрытия

Какая толщина стяжки должна быть при применении других смесей, об этом не говорится. Но указывается, что минимальный слой натрубного покрова не должен опускаться ниже 4 см.

Это значит, что вместе с трубой (среднее сечение 20-25 мм) толщина раствора может достигать 60-65 мм. Чаще всего именно такой и получается стяжка (СНиП рекомендует 6-7 см).

Многие люди задумываются, как выделить толщину стяжки, если сверху заливается выравнивающая смесь или укладывается плиточное покрытие. Организовывая цементную смесь под плитку, выполнять следует один установленный постулат, раствор должен превышать уровень труб на 1-1,5 см. Подробности смотрите в этом видео:

Так как плитка укладывается на клеевую основу толщиной 8-20 мм, суммарная высота настила над трубой будет достигать 6 см (учитывая толщину плитки). По такому же принципу создается покров с выравнивающей смесью, на которую в дальнейшем укладывается ламинат или деревянный пол.

Толстая половая стяжка

Увеличение количества раствора не только приведет к удорожанию работ, но и к увеличению нагрузки на основание

О максимально допустимых значениях толщины стяжки теплого пола не сказано в СНиП, но безосновательное ее увеличение может привести к определенным последствиям:

• увеличение расхода материала приводит к удорожанию конструкции;
• чтобы нагревать толстый слой покрытия, необходим больший промежуток времени и увеличенные энергозатраты;
• уменьшение пространства в отапливаемом помещении;
• может привести к демонтажу дверного проема (не открывается дверь).

Но, тем не менее, довольно часто прибегают к мероприятиям, организовывая толстый напольный настил, связанным с выравниванием пола и сопоставлением с нулевой точкой.

Процесс выравнивания поверхности организовывается на черновом перекрытии, но если этого по каким-либо причинам не сделали, можно выполнять за счет натрубного слоя раствора.

Следует помнить, что в помещениях с повышенной проходимостью и нагрузкой, превышающей рекомендованную (гараж, складах), где внедряется теплый водяной пол, организовывается напольное покрытие большой толщины.

Общая толщина настила может достигать 15 см.

Отталкиваясь от написанного, стоит сказать, что каждый хозяин, выбирая толщину стяжки для теплого водяного пола, будет опираться на свои соображения.

Но отказываться от приведенных выше рекомендаций не стоит, они могут быть полезными для любого строителя, который задумал установить в помещении теплый водяной пол.

Правила и нормы устройства полов

Сравнительный анализ наливного пола и стяжки

Способы выравнивания деревянного пола под линолеум

Технология устройства полимерных полов

Смеси для выравнивания деревянного пола

Теплый водяной пол – подбор толщины стяжки

Внимание! Это средство спасло мой брак, благодаря нему я почувствовал себя снова молодым. Нужно было всего лишь. Читать далее.

При анализе последовательности операций, производимых во время обустройства водяного теплого пола, выявляется, что наиболее трудоемким и сложным является устройство стяжки. Важно учитывать, что только при правильном расчете ее толщины можно избежать возникновения трещин и деформаций.

Схема стяжки для теплого водного пола

Что влияет на толщину стяжки

Необходимость заливки стяжки обусловлена ее целевым предназначением, выраженным следующими параметрами:

• обеспечение защиты труб от возможных повреждений;
• содействие равномерному распределению тепла по полу;
• создание звукового барьера и усиление теплоизоляции.

Распространенные схемы стяжек

При обустройстве для обогрева уже ставшего привычным водяного пола необходимо учитывать, что толщина стяжки зависит от следующих факторов:

• разновидность;
• теплопроводность;
• прочность;
• срок эксплуатации.

Основание и пирог теплого пола

Значение теплопроводности определяется в необходимости обеспечения быстрого прогревания плиты после включения водяного контура. Прочность и долговечность обеспечивается, если на этапе проектирования толщина стяжки была рассчитана правильно.

В разных условиях стяжка, выполняемая над водяным теплым полом, может быть нескольких разновидностей:

• мокрая — из цементно-песчаного раствора;
• полусухая — с уменьшенным содержанием в растворе воды;
• сухая – с полным отсутствием воды.

Классический вариант сухой стяжки KNAUF

Максимальные и минимальные значения

Если водяной теплый пол по своей конструкции предполагает использование труб с сечением в 25 мм, то минимальная толщина обустраиваемой стяжки будет составлять 40 мм, чтобы обеспечить нужную эксплуатационную прочность. Для такой тонкой стяжки предварительно предусматривается выполнение операций по выравниванию чернового пола. Не допускается минимальная величина в помещениях с интенсивной проходимостью.

Параметры стяжки под водяной теплый пол

Если рассматривается максимальная толщина при обустройстве стяжки водяного теплого пола, то нормативно установлено, что она должна обеспечивать надежную защиту укладываемых труб. В соответствии с положениями СНИП 2.03.13.88 при расчете к их диаметру необходимо прибавить 10-15 мм, чтобы получить толщину заливаемого слоя. Для жилых строений предельная толщина составляет 100 мм. В строениях офисного, культурного, обслуживающего типа она может равняться 200 мм, а в производственных помещениях – 300 мм.

Технология монтажа предполагает при достижении максимальных значений толщины стяжки использование армирующего слоя, позволяющего не только упрочить бетонную плиту, но и упростить процесс укладки труб теплого пола, которые фиксируются хомутами на сетку.

Как сделать стяжку тёплого пола

Уважаемые посетители. Сохраните себе ссылку на этот сайт в соц. сетях. Настанет момент когда в доме будет холодно и мы Вам поможем:) Поделитесь!

Разница в обогреве в зависимости от толщины стяжки

Грамотный расчет толщины заливаемого при устройстве стяжки слоя необходим и по причине влияния его на процесс равномерного обогрева помещения.

Если слой тонкий, то он объективно быстрее прогревается, обеспечивая после начала функционирования водяного контура распространение тепла в помещении без длительного ожидания. Вместе с тем, в подобных условиях чаще возникает возможность появления в стяжке трещин, негативно влияющих на равномерность прогревания пола.

Схема укладки слоев для водяного теплого пола

Чрезмерно толстый слой отличается хорошей теплоемкостью, поэтому дольше удерживает тепло, позволяя ему распределяться по плоскости пола, но ему требуется больше времени для прогревания. Также возникает большая нагрузка, влияющая отрицательно и способная вызвать разрыв стяжки. Чтобы избежать этого явления, рекомендуется устраивать компенсационные швы.

При принятии решения при помощи стяжки выровнять пол, необходимо понимать, что толщина оборудуемого мокрым, полусухим или сухим способом слоя будет разной, следовательно, равномерного прогрева достичь не удастся.

Подбор оптимальных величин

Если стяжка, призванная упрочить теплый водяной пол, рассчитана правильно, то проблем в процессе эксплуатации практически не возникнет. Основным критерием при подборе ее толщины служит сечение труб укладываемого обогревательного контура. Например, для трубы марки МВ12 подбирается стяжка 60-тимиллиметровой толщины, для МВ17 рекомендуемым значением будет 65 мм.

Труба MULTIBETON для водяного теплого пола

Зависит оптимальная толщина от способа проведения работ по укладке стяжки, ориентированной над водяным теплым полом.

• Если требуется залить достаточно большую площадь, то для улучшения качества раствора в него вводится фиброволокно – полипропиленовое, базальтовое. С такой добавкой слой покрытия получается более ровным, обретая износоустойчивость и хорошую прочность. Такое основание при соблюдении стандартной толщины в 40 мм не получает трещин и не подвергается расслаиванию.

Стяжка для теплого пола состав и последовательность работ

Основным недостатком считается длительный период проведения монтажа, так как стяжка сохнет почти полтора месяца. Общепринятая толщина при подобном способе не должна быть меньше 40 мм. Если диаметр труб позволяет немного уменьшить этот размер, то должны быть приняты меры по увеличению пластичности цементно-песчаного раствора. Пластификаторы позволяют избежать деформаций и трещин при высыхании плиты.

Самой традиционной остается мокрая разновидность. Среди преимуществ отмечается высокая прочность, достигаемая после того как плита высохнет и достигнет эксплуатационного состояния. Достоинством этого метода также является доступность и невысокая стоимость исходных материалов. Обычно в раствор цемента добавляются пластификаторы, содействующие увеличению прочности, а также присадки, позволяющие улучшить теплопроводность.

Устройство водяного тёплого пола с бетонной стяжкой

Полусухая разновидность сохнет быстрее, поскольку в смесь добавляется меньше воды, чем при традиционных работах. Такая стяжка получается облегченной и больше подходит, если теплый водяной пол оборудуется в квартире. Она по прочности превосходит обычную цементную плиту, не крошится от теплового воздействия. Основание обязательно готовится, укладывается пароизоляция. Материал для стяжки готовится сообразно инструкционным указаниям. Толщина слоя варьируется от 40 до 200 мм. На необходимость ее увеличения основное влияние оказывает неровное основание.

Сухая смесь не добавляет чрезмерных нагрузок, являясь наиболее щадящей для перекрытий. Поскольку не требуется времени для высыхания, то такой монтаж является самым быстрым. После выравнивания на сухую стяжку настилаются фанерные листы и только потом финишное покрытие.

При заливке целесообразно приобретать готовые нивелирующие составы, в которых пропорции входящих компонентов являются строго выверенными, а также в смесь введены нужные добавки – пластификаторы, присадки. Технология является традиционной, когда стяжка выравнивается по маякам. После указанного производителем времени, необходимого для полного высыхания, плита получается прочной, устойчивой к нагрузкам и температурным колебаниям.

Толщина стяжки для теплого пола

Оптимальным при обустройстве стяжки считается наличие над трубопроводом слоя не менее 20мм. Это позволит избежать разрушений плиты. Можно при необходимости увеличить этот размер еще на 20 мм и достичь общей толщины в 60 мм (при диаметре трубопровода в 20 мм). Большего увеличения проводить не следует, чтобы не потерять преимущества в экономичности водяного теплого пола, поскольку толстый слой бетона будет сложнее прогреть.

Видео: Стяжка водяного тёплого ппола
