Теплые полы от отопления

Как сделать теплый пол от центрального отопления в квартире

Многие владельцы на сегодняшний день все чаще обращаются свое внимание на систему теплых полов и прибегают к ее укладке в собственном жилье. Наибольшую популярность имеет водяное отопление в полу в квартире, подключаемое к центральной отопительной системе, о котором и пойдет речь.

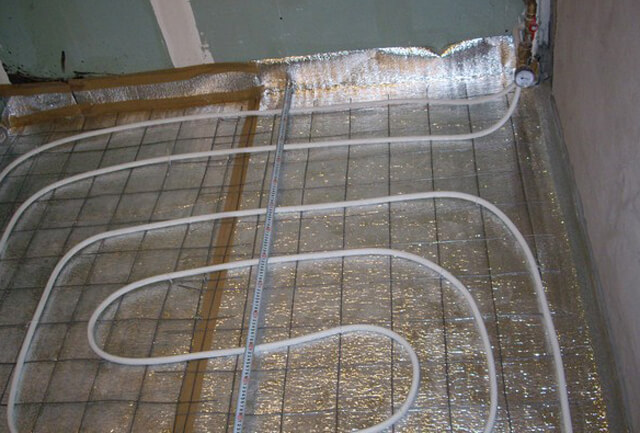

Водяной теплый пол в квартире

Имеется множество инструкций, которые рассказывают о том, как смонтировать систему теплого пола, но по большей части они написаны для владельцев частных домов. Как же быть жильцам многоквартирных домов, которые также хотят создать тепло и уют в своем доме.

В их случае теплый пол от центрального отопления в квартире может существовать, но процесс монтажа будет иметь ряд нюансов. В первую очередь укладка такой системы приведет к дисбалансу в температурном режиме с помещениями, расположенными по соседству.

Неграмотно смонтированный теплый пол будет замечен проверяющими из службы жилищно-коммунального хозяйства, что чревато санкциями для хозяина.

Проблемы, возникающие при монтаже в квартире

До того, как укладывать теплый пол от отопления в квартире рекомендуется ознакомиться со списком возможных проблем, возникающих перед хозяином:

• температура теплоносителя в системе централизованного отопления очень высока. Вода температурой в 70-90 градусов по Цельсию не может быть использована в трубопроводах, проложенных в перекрытии. Допустимая норма находится в пределах 50 градусов по Цельсию. При нарушении данного параметра система будет повреждена и автоматически становится угрозой для напольного покрытия, которое не выдерживает высоких температур;
• существует запрет на установку подобной системы подогрева в многоквартирных домах. Руководствуясь законодательством, любой проверяющий из жилищно-коммунальных служб может оштрафовать владельца;
• отопление может быть подключено посредством элеватора, а теплый пол исключительно при помощи медных трубок, которые дорого стоят и требуют специальных навыков от человека, осуществляющего их укладку. Читайте также: «Что лучше теплый пол или батареи – плюсы и минусы систем «.

Альтернативное решение

Если невозможно уложить теплый пол водяной от центрального отопления, то на помощь владельцу приходит электрическая разновидность данной системы. Ее проще монтировать и произвести все работы можно самостоятельно. Преимущество заключается в том, что в многоквартирном доме, такая система не нарушает баланса и допускается к использованию.

Необходимо лишь учесть мощность такой системы, чтобы не возникало перегрузки электрической сети. Пространственно электрический теплый пол занимает значительно меньше места, что делает более эстетичными фото помещения и у любого входящего в квартиру не возникнет подозрения, что с полом что-то не так.

На законодательном уровне электрический обогрев разрешен и может быть применен в любое время года, в то время как водяной пол зависим от сезонной подачи горячей воды. Соответственно функционировать он может исключительно в период с осени по весну – отопительный сезон.

Способы подключения в квартире водяного теплого пола

Если же целью владельца все же стал теплый пол от батареи в квартире, то ему придется выбрать одну из модификаций системы, позволяющую осуществить соединение без нарушения функциональных параметров.

Известны следующие схемы монтажа:

1. Присоединение контура напрямую к радиатору отопления. Подобный способ самый простой и для осуществления монтажа потребуется насос с невысокой мощностью. По финансовому состоянию хозяина такая система не ударит. Недостаток у системы множество, поскольку регулировать температуру в ней не получится, но в общем стояке многоэтажного дома температура воды уменьшится, что может вызвать недовольство у соседей.
2. Подсоединение напрямую через балансировочный клапан на байпасе. Посредством такого метода можно уменьшить температуру воды, попадающей в трубы теплого пола. Использовать при этом рекомендуется трубки с диаметром в 1,6 сантиметра и общая длина контура не должна превышать 70 метров. Используемый для прокачки воды в системе насос должен иметь мощность, которой хватит на перемещение 5-10 литров воды в секунду с напором 1-2 метра в секунду.
3. Также теплый пол может быть подключен посредством трехходового клапана. Его внедрение в отопительную систему позволит уменьшить расход тепла на контуре теплого пола. Термостат, вмонтированный в данный клапан, будет регулировать температуру и постоянно поддерживать необходимо значение. Дополнительная модификация системы посредством монтажа двухходового клапана позволяет блокировать подачу теплоносителя в систему при резком снижении его температуры в отопительном контуре квартиры.
4. С использованием запорного и двух трехходовых клапанов. Подобная конструкция позволяет осуществлять регулирование температуры воды в отопительном контуре посредством «обратки». Двухходовой клапан позволяет насосу, перекачивающему воду, не работать впустую. В ином случае оборудование может быть поломано из-за перегрева, а сама система при эксплуатации будет расходовать значительно большее количество электрической энергии.
5. Самым функциональным вариантом того, как сделать теплый пол от центрального отопления, является монтаж системы с выносным датчиком температуры. При перегреве теплоносителя произойдет автоматическая блокировка подачи теплоносителя в отопительный контур. Как только вода вернется к исходной температуре, и будет соответствовать требуемому значению, циркуляция возобновится. Подобная система монтажа позволит избежать переохлаждения отопительного контура квартиры. Иногда на такую систему устанавливают несколько температурных датчиков для большей эффективности. Читайте также: «Как сделать теплый водяной пол со стяжкой и без неё – последовательность действий «.

Стоит учитывать тот факт, что монтаж водяного теплого пола, подключенного к отопительному контуру, может быть осуществлен на любом основании. Лучше всего армировать перекрытие и на сетку закрепить используемые трубки теплого пола.

Древесное основание из лаг также допускает монтаж системы теплого пола в специально вырезанные в брусьях углубления. Иногда теплый пол может быть использован в качестве основного отопления. В таком случае преимущество системы заключается в том, что на фото и при визуальном осмотре не будет видно оборудование, используемое для обогрева помещения. Читайте также: «Как сделать теплый пол от отопления – хитрости из практики «.

Укладка теплого пола, подключенного к централизованной системе отопления, может быть осуществлена самостоятельно. Для качественной укладки рекомендуется заранее подготовить схему. Также стоит понимать, что альтернативные отопительные системы будут стоить гораздо дешевле и на их монтаж требуется куда меньше времени.

Если же выбор пал на водяной теплый пол, то помочь в укладке и подсоединении с соблюдением всех правил смогут специалисты. Профессионалы возьмут на себя ответственность за приобретение всех комплектующих и предоставят гарантию на оказанные услуги.

Как сделать теплый пол от отопления

Теплый пол человечеству знаком еще с древнеримских времен, что было неоднократно подтверждено раскопками. Поскольку Россия считается страной с суровым климатом, то вопрос обогрева жилья играет немаловажную роль.

В последнее время у нас широкое распространение получили теплые полы, особенно в сфере индивидуального жилищного строительства. Их использование придает жилищу неповторимый уют и комфорт. Они бывают двух видов: электрические или водяные. Из-за своей долговечности, экологичности и относительно небольшой стоимости теплые полы от отопления распространены более широко.

Содержание

Теплые полы от отопления обустраиваются не только в квартире, а и в офисных, производственных или складских помещениях. Благодаря большой площади нагревательной поверхности они обеспечивают оптимальную циркуляцию теплого воздуха. вследствие чего температура воздуха в разных местах помещения одинаковая.

Например, теплый пол от отопления в детской комнате защищает ребенка от простудных заболеваний, так как исключает сквозняки. В помещениях с высотой потолков от 3.5 м до 5 м теплые водяные полы вообще не имеют альтернативы, что особенно важно для складских помещений с поддержанием определенной температуры.

Теплые водяные полы монтируются под любыми видами полового покрытия.

Устройство и принцип работы теплого пола от отопления

Такой пол представляет собой конструкцию из пластиковых труб небольшого диаметра (шитый полиэтилен или металлопластик), которые отличаются большой теплопроводностью, гибкостью и небольшим сопротивлением. Длина трубопроводов колеблется в пределах от 40 до 500 метров. Они изготовлены как единое целое, что исключает их протекание в местах соединения.

Для поддержания необходимой температуры теплые водяные полы оснащаются узлом смешивания теплоносителя, состоящего из коллектора, насоса и термостатического смесителя с регулируемыми датчиками температур.

Теплые полы от отопления могут функционировать от двух источников:

• системы центрального отопления:
• индивидуального газового котла.

Необходимо помнить, что подключение такого пола к центральной системе отопления в многоквартирных домах строго запрещено из-за увеличения нагрузки на систему, возможности гидроудара. Это можно сделать после согласования с теплообеспечивающей организацией только в домах новых серий, где предусмотрен отдельный стояк для откачки горячей воды в случае прорыва системы отопления. В этом случае в обязательном порядке устанавливаются счетчики расхода тепла.

Использование второго способа предпочтительней, так как параметры теплоносителя устанавливаются индивидуально и не зависят от системы центрального отопления.

Принцип работы теплого пола от отопления довольно прост: через коллектор с помощью насоса горячая вода под небольшим давлением движется по все длине уложенного специальным образом трубопровода. Напольное покрытие, обладающее хорошей теплопроводностью, нагревается и отдает тепло в помещение. При этом температура воздуха у пола больше, чем на высоте человеческого роста, что физиологически оправдано.

Затем через обратку охлажденный теплоноситель через коллектор поступает в стояк системы центрального отопления или в газовый котел для подогрева.

Схемы установки теплого пола от отопления

Существует три основных схемы установки теплых полов от отопления:

Бетонная система является основной. Она укладывается на крепкие несущие железобетонные полы и в качестве теплораспределительного слоя использует бетонную стяжку. которая обеспечивает максимальную теплоотдачу. Такая система еще носит название «мокрой» или «заливной» и является самым надежным и эффективным способом укладки теплого пола от отопления. При таком способе обеспечивается максимальная теплоотдача пола. которая с лихвой покрывает все теплопотери в помещении. Такой пол отличают высокая прочность, гигиеничность, экологичность, дешевизна, комфорт и уют.

В помещениях, где отсутствуют прочные железобетонные полы, применяется легкая система, которую еще называют «сухой» (по технологии укладки), деревянной или полистирольной (по применяемым материалам). Ее основой являются полистирольные плиты или ДСП, на которые укладываются теплораспределительные пластины с пазами для греющего трубопровода. Сверху укладывается слой из листов ГВЛ. Основные ее преимущества заключаются в:

• отсутствие больших издержек. связанных с бетонированием;
• быстрота (не надо ждать 28 суток для затвердения стяжки);
• небольшая толщина (35 — 60 мм).

Ей присущи два основных недостатка: низкая теплоотдача (до 50 — 60 Вт/м 2 ) и высокая цена, которая зависит от стоимости теплораспределительных пластин и стоимости монтажа.

Такая система применяется в:

Для обустройства теплого пола от отопления в небольших помещениях площадью до 7м 2 (ванная, туалет, кухня и т. д. ) используется тонкая схема, когда на тканной подоснове монтируются трубопроводы малого диаметра (до 8 мм), покрытые медной сеткой. Ограниченное применение этой схемы связано с высоким гидравлическим сопротивлением из-за малого диаметра трубопровода. что создает огромную нагрузку на систему отопления.

Технология монтажа

Технология устройства теплого пола от отопления состоит из следующих основных этапов:

• подготовительные работы. Напольное покрытие очищается от мусора и грязи, щели и трещины заделываются бетонным раствором, Неровность не должны превышать 5 мм, иначе в процессе эксплуатации будет происходить завоздушивание труб, уменьшится их теплоотдача. В данном случае с помощью дополнительной черновой стяжки проводится выравнивание пола;
• укладка демпферной ленты. которая необходима для компенсации температурного расширения стяжки.
• укладка теплоизоляционного слоя. Он представляет собой маты из полистирола или пеноплекса с фиксаторами для труб. Его толщина зависит от тепловой нагрузки: чем она больше, тем толще теплоизоляционный слой, но не менее 30 мм;
• укладка трубопроводов. Они прочно фиксируются в пазах теплоизоляции при нажатии на них. Различают три схемы укладки трубопроводов:
  1. змейка;
  2. спираль (самый надежный и простой в монтаже);
  3. двойная спираль.
• опрессовка системы или ее гидравлические испытания на герметичность и прочность, которая проводится после установки распределительного коллектора и подключения к нему греющих контуров. При этом вода подается под избыточным в отличие от рабочего давлением (3 — 5 бар).
• бетонная заливка конструкции с использованием цемента марки не ниже 300 и добавлением пластификатора (0.6 — 1.0 л/м2). Бетонная заливка должна покрывать трубопровод, ее толщина не превышает 15 см. Бетонная заливка производится на теплые трубы, чтобы потом в процессе эксплуатации они за счет расширения не порвали бетон. После 28 суток высыхания заливки запускается система обогрева. При этом температура теплоносителя поднимается постепенно, максимум достигается на третий день обогрева.
• укладка декоративного слоя напольного покрытия, который может представлять собой керамическую плитку. ламинат. ковролин, особые виды паркета, линолеум .

Достоинства и недостатки теплого пола от отопления

Достоинства тепловых полов от отопления заключаются в следующем:

• экономия энергии до 30%;
• невысокая стоимость монтажа;
• такие полы обустраиваются под различные виды напольного покрытия для дома или квартиры;
• они могут работать как автономно (от газового котла), так и от центральной системы отопления;
• длительность эксплуатации (до 50 лет) ;
• высокий уровень теплового комфорта;
• они могут служить как основным, так и вспомогательным источником тепла ;
• широкий диапазон терморегулирования .

Как и любая другая конструкция, тепловые полы от отопления имеют ряд недостатков:

• инерционность (нагрев помещения происходит в течение 5 — 6 часов);
• невозможность его оборудования в большинстве типовых квартир;
• необходимость поднятия пола на 6 — 10 см;
• теплые полы нельзя накрывать ковром или паласом;
• возможность возникновения протечки.

Видео системы отопления с подключением теплого пола

Как сделать теплый пол от отопления

Многие специалисты утверждают, что теплый пол — самодостаточная система отопления, которая эффективно обогреет помещения любого размера и кубатуры даже на Севере России. При этом повышается уровень комфорта: ноги всегда в тепле, а на уровне 1,5-1,8 метра намечается некоторое понижение температуры. Такой тепловой режим по утверждениям врачей, наиболее оптимальный для хорошего самочувствия. К тому же при нагреве пола конвекционные процессы затрагивают весь объем воздуха в помещении, что снижает затраты на поддержание комфортного микроклимата.

При обогреве пола создаются более комфортные условия

Недостатки водяных полов

Идея обогрева полов теплой водой далеко не нова, но из-за отсутствия долговечных труб она долго не была реализована в широких масштабах. Есть у водяного пола большой минус — сложность, почти невозможность, ремонта. Потому, до недавних пор, такие системы были не очень распространены: закладывать в стяжку металлические трубы неразумно. Они быстро разрушаются, а разбивать стяжку для ремонта — сложно и дорого. С появлением на рынке металлопластиковых труб теплые водяные полы стали использоваться чаще. Где-то вместе с радиаторами, а где-то и вместо них. А все потому, что МП трубы хорошего качества служить могут десятилетиями, хорошо гнутся, продаются в бухтах протяженностью до 200 метров.

Чуть позднее стали использовать трубы из сшитого полиэтилена. Они также имеют отличные характеристики и стоят немного дешевле МП. Подробнее о видах труб, которые можно укладывать для водяного теплого пола читайте тут .

Как делать теплые полы от отопления

Но невозможность ремонта — это не все недостатки. Есть еще один значительный минус — весь пирог теплого пола от горячей воды занимает примерно 10см. Если потолки в помещении и так невысокие, это очень много. В этом случае лучше сделать электрический теплый пол. Он по высоте всего 1-2см.

Еще один минус — большая инертность такого способа обогрева. Конечно, массив стяжки, в который упрятаны трубы с теплоносителем, мягко рассеивает тепло, даря комфорт. Но на его нагрев идет много тепла. А если учесть, что для комфортных ощущений температура воды в теплых полах не должна превышать 40 о С, то понятно, что пока стяжка нагреется, пройдет много времени. То есть такое отопление оптимально для постоянного проживания и не подходит для мест, где вы появляетесь периодически: быстро нагреть помещение водяной пол не может.

Теплый пол от центрального отопления: юридические нюансы

Если у вас имеется квартира в многоэтажном доме, в некоторых случаях, теплый пол можно запитать от стояка централизованного отопления. На установку такого вида обогрева требуется специальное разрешение от жилищно-эксплуатационной организации. Если квартира находится в доме новой постройки, скорее всего разрешение вам дадут. В новостроях обычно предусматривается отдельный стояк для подключения такого вида отопления.

Укладка труб теплых полов от отопления

В домах солидного возраста могут возникнуть проблемы. Особенно если разводка у вас однотрубная (это когда в каждой комнате есть отдельный стояк и от него подключается батарея). Дело в том, что при такой системе подключения, если вы заберете чересчур много тепла из стояка, соседям снизу придет в радиаторы совсем уж холодная вода. При однотрубной системе получить разрешения могут только владельцы квартир на первом этаже. Остальные — вряд ли.

Если желание подогреть пол есть, а разрешение получить нереально, можно теплый пол запитать от котла отопления. Устройство такой системы выйдет дороже на стадии установки, но вот ежемесячные затраты однозначно будут ниже. Или еще один вариант — уложить электрический теплый пол. Он может стать даже более привлекательным вариантом, так как при использовании пленочных технологий выход из строя одного сегмента не сказывается на работе всего пола. Так как сегментов очень много, вы даже не заметите, что там что-то сломалось.

Как выглядит «пирог» водяного отопления

Если устройство теплого пола в вашем доме возможно, скорее всего, как одно из условий получения разрешения, будет выдвинуто требование установить счетчик тепла. Соглашайтесь без раздумий — если сделаете все как надо (имеется в виду утепление), вам будет выгоднее, так как платить будете меньше.

Как делать

Первый шаг к тому, чтобы сделать теплый пол в квартире (от центрального отопления или от котла — без разницы), — это прорисовка проекта. Переносите на бумагу план помещений, указываете размеры комнат и расположение стояков. Возле стояков, от которых будет запитыватьсял, нужно найти место для размещения коллекторного узла. Это устройство, к которому подключаются с одной стороны вход/выход централизованной системы отопления, а с другой трубы, расположенные в полу. Коллектор также содержит устройство контроля температуры теплоносителя, и иногда вентили/клапана для регулировки температуры в каждом контуре.

Схема подключения коллекторного узла

Особенность теплого пола от отопления в том, что горячую воду с подачи нужно смешивать с холодной, которая забирается с обратного трубопровода. Потому такой узел иногда называют смесительным. Пусть не всегда, но в стояке подачи бывает температура 95 о С и даже выше. Представьте свои ощущения, если вода с такой температурой будет греть ваш пол. Африка отдыхает. Вот для этого и нужен узел контроля температуры теплоносителя, который при необходимости добавляет прохладную воду.

Скорость движения воды в системе теплого пола должна находится в пределах 0,2-1,0м/с. Для того чтобы обеспечить такую скорость, в схеме обязателен циркуляционный насос (без него система неэффективна).

Коллекторный узел в сборе

Затем нужно определиться с типом трубы, которую будете использовать. До недавнего времени вариантов было всего два: металлопластиковые или сшитый полиэтилен. Сегодня есть третий, который на первый взгляд и недостатков не имеет: гофрированная нержавейка. Гибкий, надежный, недорогой (намного дешевле МП), длительный срок эксплуатации, отличные характеристики, да еще и поделок нет. Не материал, а сказка. Из недостатков — только большее сопротивление водяному потоку за счет ребристой поверхности. И то, это не доказанный факт, а предположение. В общем, примите к сведению, что есть еще и такой материал. Более подробно о гофрированной нержавейке читайте тут.

После того, как определились с видом труб, решаете, каким способом их будете укладывать: «змейкой» или «улиткой». «Змейка» проще в укладке, «улитка» не дает эффекта зебры — чередования теплых и холодных зон. Затем нужно выбрать диаметр и узнать длину труб. Для водяного пола в квартире особого смысла проводить теплотехнический расчет нет — все используют трубу 16мм. Вряд ли в результате расчета у вас получится что-то другое. Длину прикинуть можно по норме: 4-5 метров трубы на м 2 площади. Вот теперь можно приступать к изготовлению.

Схема укладки теплого пола «змейка»

План укладки труб нужно продумать заранее: с наскока если и получится, то только змейка, да и то в небольшом помещении, где будут располагаться два-три контура. Длина одного контура — не более 30 метров. Каждый должен выходить и заходить на коллекторный узел.

Схема укладки теплого пола «улитка»

Укладка теплых полов от отопления

В старых квартирах все начинается с демонтажа всех напольных покрытий. Если в комнатах эту процедуру как-то перенести можно, то при наличии плитки в ванной комнате, туалете или кухне это может стать головной болью. Тем не менее, покрытие нужно снимать.

Следующий этап — выравнивание. Ровный пол — условие для нормальной работы системы водного пола: при наличии перепадов образуются зоны застоя теплоносителя, которые могут даже привести к неработоспособности системы. Если есть небольшие огрехи — выровняйте их при помощи тонкого слоя раствора. Если пол ровный, нужно просто заделать имеющиеся дефекты (трещины, ямки и т.д.). Есть еще один способ — нанести тонкий слой крупнозернистого песка и разровнять его.

Затем по периметру комнаты приклеиваете демпферную ленту. Одну часть крепите к стене (если поверхность гладкая — клеите, если шершавая — прибиваете монтажными дюбелями), второй оказывается на полу. Демпферная лента предотвращает появление трещин при температурном расширении.

Укладка демпферной ленты

Теперь важный этап — теплоизоляция. Чаще других для этих целей используются экструдированный пенополистирол в плитах или фольгированный вспененный полиэтилен. Есть еще специальные полистирольные плиты для теплых полов, на поверхности которых уже имеются направляющие. Но с такими плитами используются только металлопластиковые трубы — они разработаны под них, полиэтиленовые трубы в них не фиксируются.

Укладывают теплоизоляцию плотно, без зазоров. Любой зазор — мостик холода, через который будет уходить тепло. Потому тщательно подгоняем материалы один к другому. Места соединения проклеиваем металлизированным скотчем.

Закончив с теплоизоляцией, кладут направляющие — решетки с ячейками, к которым крепятся пластиковыми хомутами трубы. Для средней полосы России расстояние между двумя соседними трубами в контуре — 15см. Для регионов, расположенных южнее можно шаг увеличить, но делать его больше 30см не стоит: тогда пол ощутимо имеет разную температуру. Вообще шаг укладки труб может быть разным. Рекомендуют поступать таким образом:

• для холодных зон в комнате (возле дверей, окон, наружных стен с недостаточным утеплением) использовать шаг 10см;
• для середины комнат с нормальным уровнем теплопотерь — 20см;
• для холодных комнат или для тех, где нужны температуры выше, — 15см;
• места, где будет стоять мебель, стараются обойти или прокладывать трубы с шагом 30см.

Закончив укладку и подсоединение труб все заливают слоем 5-6см раствора

После того, как трубы уложены, их окончания заводят на стену возле коллекторного узла, закрепляют там специальными хомутами и подсоединяют к патрубкам подачи/обратки. Систему запитывают и выдерживают несколько суток. Желательно создать избыточное давление и подать высокую температуру (45-50 о С, но не выше), чтобы все огрехи вылезли на стадии испытания. В таком виде (под давлением) оставить на сутки-двое. Если никаких повреждений нет, можно заливать все стяжкой. Об опрессовке и запуске водяного пола читайте тут .

Стяжк у заливают на заполненной системе. Сначала выставляют маяки, так, чтобы сверху труб был слой бетона 5-6см. Затем заливают раствор и выравнивают его правилом. Бетон используют с мелкозернистым наполнителем. Марка 200. Выровняв стяжку, оставляют на 3-4 недели. Только после истечения этого срока можно укладывать напольное покрытие и начинать использовать комнату.

Теперь как сделать теплый пол от отопления вы знаете. Технология не самая простая, но и не самая сложная. Вполне можно справиться своими силами, без привлечения специалистов.

Теплый пол от котла отопления

Не у всех есть возможность подключить теплый пол к стоякам центрального отопления. Но любой человек может сделать теплый пол от котла отопления. Да, котел стоит денег, и порой немалых, но зато отопление получается индивидуальным. А это уже другой уровень комфорта. К тому же даже при использовании самого дорого топлива индивидуальное отопление дешевле, чем централизованное.

При использовании котла сам водяной пол и его изготовление ничем не отличаются. Все этапы и порядок работ сохраняются. Единственное отличие — коллекторный узел теплого пола подключается к котлу, а не к стояку. Выбор котла для теплого пола — отдельная история. Выбирать есть из чего, и есть определенные особенности и нюансы, о которых кратко и не расскажешь. Почитать об этом вы можете в статье «Котел для теплого водяного пола: какой лучше и почему»

Схема подключения водяного теплого пола к котлу большой сложностью не отличается. На трубопроводе подачи ставится группа безопасности (если ее нет в котле), затем труба от котла заводится на коллекторный узел. К коллекторному узлу подключены контуры теплого пола. На обратном трубопроводе стоит расширительный бачек и циркуляционный насос (снова-таки, если его нет в котле). Вот и вся обвязка котла для подключения теплого водяного пола. Простейшая схема изображена на рисунке тут же расположена таблица спецификации.

Схема подключения водяного теплого пола к котлу (кликните чтобы увеличить)

Источником теплоносителя для водяного теплого пола в квартире может быть стояк централизованного отопления или котел. Оба варианта имеют достоинства и недостатки. Во-первых, теплый пол от центрального отопления можно запитать далеко не всегда, во-вторых, вы все равно зависите от работы котельной, в-третьих, платите за это приличные деньги. При использовании котла вы получаете автономно работающий теплый пол, но тратите на его устройство больше денег (котел дорогое удовольствие), зато экономите на ежемесячной оплате за коммунальные услуги.
