Технология укладки теплого пола

Водяной теплый пол

• Водяной теплый пол — преимущества
• Основные системы укладки теплого пола
  • Бетонная система теплого пола: основные этапы укладки
  • Этап второй — укладка труб с теплоносителем
  • Как выбрать теплоносящую трубу
  • Монтаж теплонесущего контура водяного теплого пола
  • Опрессовка системы отопления
  • Заливка бетонной стяжки
  • Чем покрыть теплый пол
  • Настильная система теплого пола

Водяной теплый пол — преимущества

Система отопления водяной теплый пол имеет ряд преимуществ перед традиционной радиаторной, и потому набирает все большую популярность.

Монтаж электрического теплого пола своими руками.

При условии, что будет соблюдена правильная технология укладки водяного теплого пола, эта система отопления обеспечивает гораздо больший тепловой комфорт.

Происходит равномерное распределение тепла от ног к голове во всем помещении, а это, в свою очередь, позволяет снизить общую температуру в комнате как минимум на 2 градуса. Такое понижение общей температуры сберегает 10-12% потребляемой энергии.

Схема расположения слоев теплого пола.

Если в радиаторной системе отопления рабочая температура теплоносителя должна быть не менее 75-90 градусов, то теплый пол в зависимости от типа покрытия, укладки труб и теплопотерь помещения требует лишь от 30 до 50 градусов. Это обстоятельство дает возможность использовать альтернативные источники энергии, как, например, гелионагреватели и тепловые насосы.

Общая экономия тепла по сравнению с радиаторной системой отопления может достигать от 20 до 50%.

Наиболее целесообразен выбор теплого пола в загородных домах, коттеджах, помещениях с высокими потолками. В квартирах многоэтажных домов водяные теплые полы можно применять лишь при подключении к индивидуальной системе отопления, так как использование для этого системы центрального отопления затруднено как с технической, так и с юридической стороны.

Вернуться к оглавлению

Основные системы укладки теплого пола

Схемы укладки водяного пола.

В зависимости от размеров помещения, типа полов, материалов перекрытия, прочности несущих конструкций и других факторов для укладки водяного теплого пола могут быть применены разные технологии. На сегодняшний день различают две основные системы укладки водяных теплых полов: бетонная и настильная.

Технология укладки бетонной системы теплого пола подразумевает использование бетонной стяжки, которая заливается непосредственно на теплоноситель и выполняет задачу равномерного распределения тепла от теплоносителя по всей поверхности пола. Обладая высокой теплоемкостью, плотностью и прочностью, именно бетонная стяжка поверх теплоносителя — наиболее сбалансированный вариант теплораспределительного слоя, выполняющего к тому же функцию защиты теплоносителя от внешних механических воздействий.

Однако бетонная стяжка значительно утяжеляет конструкцию водяного теплого пола. Например, при толщине бетонной стяжки 50 мм вес 1 кв.м стяжки составляет 250-300 кг. Дополнительный слой бетона поверх теплоносителя уменьшает высоту помещения, что в помещениях с низкими потолками может быть неприемлемо. Поэтому в помещениях, конструкция пола которых не допускает существенного увеличения нагрузок на перекрытие или высота которых ограничена, применяется настильная система укладки теплого пола.

Вернуться к оглавлению

Бетонная система теплого пола: основные этапы укладки

Варианты укладки нагревательных кабелей.

Следует рассмотреть технологию укладки бетонной системы водяного теплого пола.

Технология укладки бетонной системы теплого пола состоит из нескольких этапов.

Первый этап — подготовка поверхности пола под укладку теплоносящей трубы

Для начала необходимо детально проанализировать все критерии отапливаемого помещения и составить подробный проект укладки теплого пола.

Вымеряют размеры помещения и делят его на отдельные участки, которые в дальнейшем отбиваются деформационными швами. Количество и конфигурация участков будет зависеть от размеров и конфигурации помещения. Такое деление необходимо, чтобы предотвратить последующее растрескивание бетонной стяжки в результате расширения под воздействием перепада температур. Стороны каждого участка должны соотноситься как 1:2, а максимальная площадь не должна превышать 40 кв.м.

Полностью демонтируют старое половое покрытие, тщательно очищают образовавшуюся поверхность от мусора и пыли.

Теплоизоляция под теплый пол.

Проверяют горизонтальность пола, если обнаружатся перепады уровней, выравнивают пол стяжкой. Это сделать необходимо, иначе теплоносящие трубы лягут на разную глубину, и нагрев пола будет неравномерным.

На подготовленную поверхность укладывают гидроизоляционную пленку.

Стены помещения снизу по всему периметру оклеивают специальной демпферной лентой. Предназначение демпферной ленты — компенсация теплового расширения стяжки и предотвращение потерь тепла через стены. Стандартная демпферная лента имеет ширину 10-15 см и перекрывает все слои теплого пола .

На гидроизоляционную пленку выкладывают слой теплоизоляции. Это может быть пенополистирол, пеноплекс, техническая пробка, минеральная вата или специальная подложка для теплых водяных полов с выступами для прокладки труб.

Схема электрического теплого пола.

Толщина слоя будет зависеть от характера подполья. Если пол лежит прямо на грунте или под ним находится холодное пространство, то толщина утеплителя должна быть не менее 100 мм с целью предотвращения теплопотерь. Если же внизу — отапливаемое помещение или целью теплого пола является подогрев еще и нижней комнаты, то толщина может быть минимальной.

По всей площади теплого пола расстилают гидроизоляционную полиэтиленовую пленку. Также это может быть гофрированная мультифольга с теплоотражающим слоем. Все стыки тщательно проклеивают специальным скотчем.

Поверх всех материалов укладывают арматурную решетку, к которой будет крепиться труба. Это может быть арматурная сетка 150×150 мм.

Вернуться к оглавлению

Этап второй — укладка труб с теплоносителем

Схема устройства водяных теплых полов.

Сначала определяют способ укладки труб и вычерчивают план. Существует четыре основных варианта укладки: змейка, двойная змейка или меандр, спираль или улитка и спираль со смещенным центром.

При укладке типа змейка используется меньшая длина трубы, но вода, проходя через всю длину трубы, успевает остыть, и тепло по комнате распределяется неравномерно. По этой причине змейку применяют в небольших помещениях. В помещениях большей площади используется меандр, где происходит чередование горячих и холодных труб, благодаря чему тепло распределяется более равномерно, но и расход трубы увеличивается вдвое.

Наиболее рационален способ укладки трубы спиралью. Пол при этом прогревается наиболее равномерно, и расход трубы оптимален.

Заливка водяного теплого пола.

Составляя план укладки теплоносящей трубы, необходимо учесть несколько моментов:

• подача теплоносителя должна происходить от наружной стены, имеющей наибольшую теплоотдачу;
• области наружной стены являются граничными, и шаг укладки трубы в этих местах необходимо уменьшить;
• хотя шаг укладки трубы и является величиной расчетной, но он не должен превышать 300 мм, иначе возникнет эффект холодных полос в результате неравномерного нагрева;
• труба должна отстоять от стены не менее, чем на 7 см;
• стыки трубы внутри контура ее петли недопустимы;
• не рекомендуется в контуре одной петли укладывать трубу длиной более 100 м, так как это приводит к гидравлическим потерям. Рекомендуемая длина трубы в контуре одной петли — 50-80 м. При шаге 20 см расход трубы составляет 5 пог.м на 1 кв.м отапливаемой площади. Таким образом, оптимальный участок одного контура уложенной трубы — от 10 до 20 кв.м. Если отапливаемая площадь больше, то необходимо укладывать несколько контуров, имеющих равную длину теплоносящей трубы;
• каждый контур подключается к распределительному коллектору;
• при укладке водяного теплого пола нет необходимости учитывать расположение мебели.

Вернуться к оглавлению

Как выбрать теплоносящую трубу

Схема теплого пола.

На сегодняшний день существует достаточно широкий спектр труб, пригодных для монтажа водяного теплого пола. Широко используются металлопластиковые трубы с алюминиевой прослойкой, имеющие высокую теплопроводность. Они легко гнутся, хорошо держат форму и удобны при монтаже.

Очень важным показателем металлопластиковых труб является минимальный радиус изгиба, значение которого у разных производителей может отличаться. Обычно оно соответствует 5 диаметрам трубы. Необходимо выбирать трубы, у которых радиус изгиба наименьший. При монтаже металлопластиковой трубы ни в коем случае не следует допускать изгиб меньшего радиуса, нежели допустимый. Иначе можно получить деформацию и разрыв трубы.

Выбирая металлопластиковую трубу, следует отдавать предпочтение только качественной продукции. Небольшая переплата в этом случае сбережет гораздо большую сумму, которую придется затратить в результате ремонта системы. Наиболее качественными считаются металлопластиковые трубы немецких производителей.

Неплохая альтернатива металлопластику — армированная полиэтиленовая труба. Единственный недостаток этой трубы — при изгибе она не держит форму. Поэтому полиэтиленовую армированную трубу необходимо более часто и тщательно крепить к арматурной сетке.

Диаметр теплоносящей трубы рассчитывается исходя из предполагаемой тепловой нагрузки. Наиболее распространены и имеют оптимальные показатели трубы с диаметром: 16 мм — внешний, 12 мм — внутренний и 20/16 — соответственно.

Вернуться к оглавлению

Монтаж теплонесущего контура водяного теплого пола

Варианты укладки теплых полов.

Выбрав материал и диаметр трубы, рассчитав, продумав и расчертив план укладки, приступают к непосредственному монтажу теплонесущего контура водяного теплого пола.

К подающему коллектору крепят один конец трубы, после чего укладывают трубу на арматурную решетку по заранее рассчитанному контуру.

Количество коллекторных входов и выходов должно равняться количеству тепловых контуров.

Трубу крепят к арматурной решетке с помощью специальных пластиковых хомутиков. Частота креплений должна быть не реже 0,5-1 м. Крепления не должны быть слишком затянутыми, чтобы во время расширения трубы при увеличении температуры не произошло ее деформации и разрушения.

Если площадь теплого пола при планировании была изначально поделена на участки, то на границы участков накладывают деформационные швы из демпферной ленты. Эти швы предназначены для предотвращения растрескивания стяжки при расширении во время нагрева. В местах пересечения трубой деформационного шва на трубу надевается специальная гофра в качестве дополнительной защиты от деформации.

После того как вся труба в контуре будет уложена и закреплена, она отрезается от бухты, свободный конец трубы крепят к возвратному коллектору.

Труба крепится к коллектору с помощью компрессионного фитинга с евроконусом.

С помощью коллектора производится подключение теплонесущих контуров к общей системе.

Таким образом поочередно укладывают все контуры, пока не смонтируют всю систему.

Внимание! Если в коридорах или возле коллектора получилось слишком близкое друг к другу положение большого количества труб, то подающие трубы необходимо заизолировать во избежание перегрева поверхности в этом месте.

Вернуться к оглавлению

Опрессовка системы отопления

Следующий этап — это испытание, проверка уложенных отопительных контуров или опрессовка.

Под давлением, превышающим рабочий показатель не менее, чем в 1,5 раза (примерно 0,6 МПа или 10 бар), в систему подается вода. Проводить испытание необходимо не менее 24 часов, после чего — повторить еще раз. При этом выявляются и устраняются слабые места системы, ошибки и недоделки.

Вернуться к оглавлению

Заливка бетонной стяжки

Схема установки теплого водяного пола с двумя контурами.

И только убедившись в стопроцентной надежности смонтированных отопительных контуров, приступают к предпоследнему этапу укладки бетонной системы водяного теплого пола. Это заливка бетонной стяжки.

При заливке бетонной стяжки для предотвращения деформации труб трубы теплоносящих контуров должны находиться в рабочем режиме под давлением не ниже расчетного.

Толщина стяжки над трубами должна быть не ниже 3 см. Для укрепления стяжки или при необходимости уменьшения толщины верхнего слоя, но не менее 2,5 см, на смонтированный тепловой контур можно дополнительно положить второй слой арматурной решетки.

Заливка осуществляется при комнатной температуре. Чаще всего для бетонной стяжки в системе водяного теплого пола применяется пескобетон не ниже М-300 или цементно-песчаный раствор. Соотношение цемента в растворе: 1/4 или 1/5.

В состав бетонного раствора рекомендуется вводить специальные добавки — пластификаторы — для повышения эластичности и прочности бетонной стяжки.

Раствор не должен содержать слишком много воды. Заливать стяжку необходимо только свежеприготовленным раствором. Несоблюдение этих правил может привести к потере прочности и образованию трещин.

Во избежание образования воздушных пустот внутри стяжки во время заливки ее рекомендуется прокалывать тонким металлическим стержнем.

Полное отвердевание раствора происходит не ранее, чем через 28 дней, и лишь после этого можно включать систему. Сначала необходимо дать трубам минимальную температуру, а затем в течение не менее трех суток постепенно выходить на запланированный температурный режим.

Подача в систему отопления теплоносителя с расчетной рабочей температурой до полного затвердения бетонной стяжки может привести к образованию трещин.

После выполнения предпоследнего этапа укладки бетонного теплого пола конструкция в разрезе будет иметь вид слоеного пирога.

Вернуться к оглавлению

Чем покрыть теплый пол

И последний этап — финишное покрытие теплого пола.

Для покрытия теплого пола можно использовать любой традиционный материал, не обладающий высоким коэффициентом теплосопротивления. Существуют материалы, такие как паркет, ковровые покрытия, линолеумы, специально сертифицированные для использования в системе теплых полов .

Хорошо сочетаются с теплым полом керамическая плитка, ламинат, который предназначен для эксплуатации именно в щадящем температурном режиме. Теплый пол может быть и деревянным.

Вернуться к оглавлению

Настильная система теплого пола

Схема укладки теплого водяного пола в деревянном доме.

Технологический принцип монтажа настильной системы теплого пола, которая, в свою очередь, подразделяется на полистирольную и деревянную, аналогичен бетонному.

Основным отличием настильной системы укладки теплых полов является отсутствие процессов мокрой заливки (бетонной стяжки). Теплоноситель укладывается на специальные полистирольные или деревянные основания, прокладывается алюминиевыми теплораспределительными пластинами и покрывается финишным половым покрытием.

Настильная система водяного теплого пола существенно легче бетонной, быстрее монтируется. К тому же настильная система может начинать эксплуатироваться непосредственно после монтажа, в отличие от бетонной, где необходимо время для застывания и набора прочности раствора.

Настильные системы водяных теплых полов подходят для любых несущих конструкций, в том числе деревянных.

Соблюдайте правильные технологии укладки, и пусть ваш теплый пол дарит вам тепло и радость долгие годы.

Технология укладки электрического теплого пола под плитку

Керамическая плитка — почти идеальное напольное покрытие, особенно для мест с повышенной влажностью или высокой проходимостью. Она красивая, прочная, легко очищается и т.п. Но при всех своих достоинствах керамика остается неприятно холодной. Идеальное решение проблемы — система теплого пола. И если водяной теплый пол доступен лишь владельцам частных домов, то применение электрических нагревательных систем гораздо шире.

Кроме того, технология укладки электрического теплого пола под плитку доступна любому строителю, даже начинающему. Нужно лишь познакомиться с особенностями этого процесса, чтобы избежать распространенных ошибок.

Виды электрического теплого пола

В строительном магазине покупателям предлагают несколько вариантов электрического пола:

• греющий кабель, для монтажа которого придется отдельно приобрести необходимые крепежные материалы, терморегулятор и т.п.;
• электрические маты, представляющие собой сетку, на которой уже закреплен греющий кабель;
• инфракрасные системы, которые работают на несколько ином принципе, но монтируются примерно так же, как и кабель.

Для небольшого участка (пол в ванной, в лоджии и т.п.) имеет смысл приобрести готовый комплект “под ключ”. Обычно такие наборы комплектуются всем необходимым для правильного монтажа, иногда даже такими мелочами, как гофротруба для термодатчика и двусторонний скотч.

Не стоит ориентироваться лишь на низкую цену набора, поскольку внутри могут оказаться материалы плохого качества. Лучше подобрать комплект дороже, но от надежного изготовителя, такого как Теплолюкс, Electrolux,Thermo, Devi и т.п.

Для создания теплого пола под напольное покрытие из керамической плитки можно использовать разные материал: 1 – греющий кабель, 2 – специальные маты; 3 – пленочный пол

Дополнительно к комплекту стоит приобрести утеплитель, например, фольгированный пенофол. Его укладывают под теплый пол, чтобы снизить потери тепла и увеличить эффективность обогрева. При выборе готового комплекта для укладки теплого пола следует ориентироваться на размеры площади монтажа. Минимальный размер — один квадратный метр.

Если же теплый пол предполагается уложить на большой площади, возможно, разумнее будет купить все комплектующие по отдельности. Для такого монтажа составляется индивидуальный проект и комплектующие закупаются в зависимости от потребности.

Таким образом можно избежать ненужных затрат и выбрать элементы, которые будут максимально эффективно работать в системе. Различают греющий кабель одножильный и двужильный. Последний несколько дороже, но он считается более безопасным.

Монтаж электрического теплого пола своими руками:

Инфраскрасный (или пленочный) теплый пол, а также греющий кабель и электрические маты монтируют примерно по одному сценарию. Чтобы правильно уложить теплый пол, следует выполнить следующие операции:

• Правильно подготовить основание.
• Выбрать место для установки терморегулятора.
• Уложить слой теплоизоляционного материала.
• Уложить маты или греющий кабель.
• Выполнить монтаж плитки.

Знание некоторых нюансов каждого этапа позволит выполнить все операции правильно.

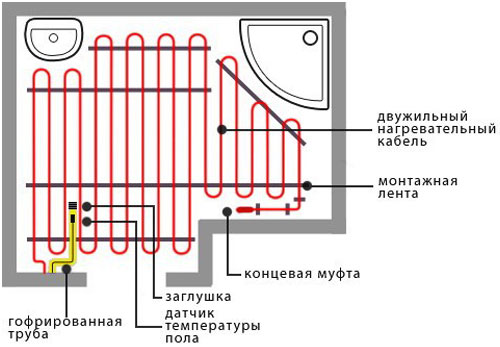

На схеме наглядно представлено устройство электрического теплого пола, дающее представление о порядке его монтажа: от подготовки основания до укладки напольного покрытия из керамической плитки

Этап #1 — Подготовка основания

Сначала удаляют старое напольное покрытие, если таковое имеется, убирают мебель и любой строительный мусор. Чтобы подготовить основание, достаточно выровнять и очистить от любых загрязнений уже существующую поверхность. Если на ней имеются небольшие углубления или трещины, их можно просто заделать.

Если же основание сильно повреждено, имеет смысл выровнять его с помощью цементно-песчаной стяжки. Чтобы сократить сроки ремонта, рекомендуется использовать быстросохнущую смесь.

Чтобы тщательно подготовить бетонное основание для дальнейшего монтажа системы теплого пола, необходимо тщательно заделать неровности, а также удалить любые загрязнения и мусор

Недопустимо укладывать греющий кабель на неровную поверхность. Постоянное деформирующее воздействие в скором времени приведет к повреждению системы. Для устранения такой поломки понадобится довольно дорогостоящий ремонт, поскольку придется демонтировать напольное покрытие и заменить кабель, т.е. фактически выполнить снова прочти все работы.

Этап #2 — Теплоизоляционный слой

На подготовленное основание сначала укладывают теплоизолирующий материал. Оптимальным выбором может стать относительно недорогой, легкий и удобный пенофол. Это тонкий материал с фольгированным покрытием, толщиной 14 мкм. Продается пенофол в удобных рулонах.

Его нижняя сторона снабжена самоклеящимся слоем, поэтому для укладки такого теплоизолятора достаточно просто приклеить его к полу.

При этом следует сделать отступ от стен около пяти сантиметров. Стыки между полосами пенофола заклеивают специальным отражающим скотчем. Несмотря на то, что слой теплоизолятора очень тонкий, он обладает достаточно высокими теплоотражающими способностями — его коэффициент теплопроводности равен 0,049 Вт/мК.

Пенофол – недорогой и очень удобный в эксплуатации теплоизоляционный материал, который эффективно используют при монтаже теплого пола под плитку на небольших площадях

Пенофол подходит для ситуаций, когда теплый пол является дополнением к основной системе отопления дома. Для более основательной теплоизоляции используют листовой пенополистирол. Подходящими будут и другие листовые утеплители.

При их монтаже следует помнить, что поверхность, на которую затем будет уложена система теплого пола, должна оставаться ровной, чтобы не повредить кабель.

Для теплоизоляции пола в многоквартирном доме, когда внизу расположено другое отапливаемое помещение, вполне подойдет утеплитель толщиной 20-50 мм. Если же теплый пол монтируется на лоджии или в другом подобном месте, понадобится более надежная защита от потерь тепла.

Здесь уместнее утеплитель толщиной около 100 мм. Допускается использование в качестве теплоизолирующего слоя относительно недорогой минеральной ваты.

На листовой утеплитель необходимо установить специальную армирующую сетку, по которой и наносится затем стяжка. Альтернативой сетке могут стать микрофибра и пластификаторы, добавленные прямо в стяжку. Это технология армирования полусухой стяжки синтетическими волокнами.

Этап #3 — Монтаж матов или кабеля

Перед началом монтажа матов, на которые уложен греющий кабель, следует распаковать комплект и тщательно изучить инструкцию, предоставленную изготовителем. Затем необходимо подготовить необходимые инструменты и недостающие материалы. Лишь после того, как все готово, можно приступать к выполнению работ.

Кроме того, нужно подобрать удобное место, в котором будет расположен терморегулятор — устройство, с помощью которого можно регулировать температуру нагрева пола. Место выбирают с учетом быстрой и удобной доступности к терморегулятору. Это важный элемент системы управления нагревающих элементов, выбору которого нужно пристальное внимание.

Стандартное расположение терморегулятора при монтаже теплого пола в комнате.

Еще один важный момент — система подключения теплого пола к электропитанию. Нельзя просто включить нагревательные элементы в розетку (хотя некоторые неопытные мастера поступают именно так), следует для этих целей подвести отдельный кабель от щитка электропитания.

Нагревательный кабель, уже уложенный на специальную сетку, очень удобен для укладки. Между его петлями сохраняется необходимое расстояние. Если в процессе монтажа необходимо развернуть сетку под определенным углом, ее просто аккуратно разрезают.

В качестве крепежного элемента при укладке матов используют специальный монтажный скотч, предназначенный именно для систем теплого пола. Еще одно преимущество использования готовой сетки с греющим кабелем — наличие уже вмонтированного термодатчика.

Если по каким-то причинам греющий кабель и сетка приобретаются отдельно, кабель необходимо правильно уложить на сетку. Для больших площадей имеет смысл составить предварительный план-разметку с отображением схемы укладки кабеля.

Существует несколько типов таких схем, например, “спираль”, “улитка”, “зигзаг” и т.п. При этом не следует монтировать кабель вплотную к стене. Между витками кабеля выдерживают расстояние 20-25 см. Чем равномернее и аккуратнее уложен кабель, тем лучше и эффективнее будет прогрев поверхности пола.

Схематическое изображение укладки греющего кабеля зигзагом с указанием размещения остальных элементов системы электрического теплого пола: термодатчика, терморегулятора и т.п.

Составляя схему размещения греющего кабеля, следует помнить, что размещать его под мебелью не рекомендуется. Означает ли это, что в помещении с теплым полом нельзя будет в дальнейшем переставлять мебель? Нет, это не так. В местах, где мебель будет стоять постоянно, плотно прилегая к полу, конечно же, не имеет смысла размещать нагревательные элементы. Для остального пространства следует просто подбирать мебель на небольших ножках. Если над полом будет некоторое свободное пространство, теплый воздух сможет свободно циркулировать, что предотвратит перегрев кабеля.

Этап #4 — Термодатчик и терморегулятор

Важный момент при монтаже теплого пола — правильная установка термодатчика. Этот элемент ни в коем случае нельзя устанавливать непосредственно в бетонную стяжку. Термодатчик помещают в отрезок гофротрубы, чтобы защитить его от травмирующего внешнего воздействия.

Гофротрубу размещают между витками кабеля и недалеко от стены таким образом, чтобы в случае поломки термодатчик было легко заменить новым элементом. Рядом на стене устанавливают терморегулятор и соединяют его с термодатчиком. Для электрического соединительного кабеля следует проштробить специальную канавку.

После этого терморегулятор подключают к электрической сети.

Термодатчик для системы теплого пола следует аккуратно разместить внутри отрезка гофротрубы, чтобы не повредить этот элемент в процессе монтажа и эксплуатации системы

Следует выбрать кабель подключения подходящего сечения, ориентируясь на общую мощность системы теплого пола. Обычно для обогрева каждого квадратного метра площади требуется около 150 Вт.

Медный кабель, сечение которого составляет 1,5 кв. мм, рассчитан на мощность 4кВт при силе тока в 19 А, а кабель с сечением 2,5 кв. мм. подойдет для систем мощностью 5,5 кВт при силе тока в 27 А. Таким образом, для помещения площадью до 20 кв. метров понадобится полуторамиллиметровый медный кабель.

Место для монтажа терморегулятора следует предусмотреть заранее. По окончании работ в течение некоторого времени понадобится правильно отрегулировать работу системы теплого пола

После того, как система теплого пола уложена, термодатчик установлен, система соединена с терморегулятором и подключена к электропитанию, необходимо обязательно проверить работу системы перед нанесением стяжки или клея для плитки. Для этого на кабель подается напряжение и с помощью тестера замеряется сопротивление.

Полученные данные должны соответствовать показателям, которые указаны производителем в паспорте изделия. Наглядно порядок монтада греющего кабеля представлен в следующем видеоматериале:

Заливка стяжки и укладка плитки

Следует помнить, что после того, как цементная стяжка будет залита, систему теплого пола нельзя включать до полного ее высыхания. В противном случае вся работа может быть совершенно испорчена. При нагревании влажного цементного раствора, в нем могут появиться трещины, щели и пустоты, которые значительно снижают прочность стяжки и могут вызвать деформацию поверхности.

Кроме того, в результате могут возникнуть и физические повреждения греющего кабеля, и теплый пол просто перестанет функционировать.

Порядок монтажа системы теплого пола под плитку: 1, 2 – подготовка основания; 3-7 – укладка сетки с греющим кабелем; 8 – нанесение клеящего состава; 9 – монтаж напольного покрытия

Для монтажа напольного покрытия из керамической плитки делают цементно-песчаную стяжку толщиной 40-50 мм. Еще до начала монтажных работ следует приобрести необходимое количество специальной плитки для пола. Технология укладки на систему теплого пола практически не отличается от монтажа на обычное бетонное основание.

Для выполнения ровных швов понадобятся пластиковые крестики и специальные клинья. По окончании работ швы затирают специальным составом.

Покрытие из плитки можно уложить непосредственно на греющий кабель с помощью специального клеящего состава, предназначенного именно для теплого пола. Понадобится также зубчатый шпатель, который используют для нанесения плиточного клея.

Перед началом укладки плитки рекомендуется продумать правильное расположение отдельных керамических элементов, чтобы покрытие смотрелось красиво, а отрезанные элементы располагались в наименее заметных местах.

Для приготовления плиточного клея обычно смесь соединяют с некоторым количеством воды (пропорции указаны в инструкции производителя) и тщательно размешиваются. При этом важно учитывать, в течение какого времени приготовленный клей сохраняет свои свойства.

Зубчатым шпателем клеящий состав наносят прямо на греющий кабель, старательно заполняя все пустоты. Толщина состава над кабелем должна составлять не менее пяти миллиметров. Затем на клей укладываются плитки, расстояние между которыми контролируется с помощью крестообразных пластиковых элементов.

По мере заполнения пространства плитками следует постоянно контролировать уклон напольного покрытия с помощью строительного уровня и корректировать положение элементов. Чтобы изменить положение плитки на поверхности клея, используют пластиковые колышки. Если необходима подрезка плитки, следует воспользоваться плиткорезом.

Пример укладки плитки на теплый пол

При достаточной сноровке плитку можно вполне успешно резать с помощью “болгарки” или стеклореза. Пластиковые крестики-фиксаторы удаляют только через несколько дней, когда клей полностью высохнет. Затем выполняют затирку швов.

Если все расчеты, проекты и операции были выполнены правильно, теплый пол начнет успешно работать. Возможно, некоторое время понадобится для того, чтобы с помощью терморегулятора подобрать комфортную температуру пола.

Виктор Алексеевич Косицин

Виктор человек с высшим образованием по строительной специальности. После окончания факультета реконструкции и реставрации Московского государственного строительного университета в 2004г. участвовал в уникальных работах по реставрации и нового строительства исторических центров Москвы, Санкт Петербурга, Владимира и других городов России. Эксперт в области применения и внедрения в строительство новых материалов и современных методик. Высококлассный специалист с огромным практическим опытом.

Технология укладки водяного теплого пола

Водяной теплый пол (ВТП) является достаточно популярным способом обогрева жилых помещений в частном строительстве. Его выбирают из-за высокой экономической эффективности. Использование этой разновидности теплого пола позволяет экономить на обогреве до 30% энергии. Кроме этого, данный вид обогрева весьма надежен, при правильном монтаже ВТП может прослужить до 50 лет.

Технология укладки водяного теплого пола

Область применения ВТП

Самый значительный недостаток данной разновидности теплого пола – это то, что его нельзя использовать в многоквартирных домах, которые отапливаются централизованно. В теории вы можете подать заявку в Теплосеть, а также в управляющую компанию, пройти через многочисленные проверки и согласования, и все-таки установить ВТП, подключив его к системе централизованног о отопления. Но на деле в большинстве случаев согласовать проект не получится.

Проект монтажа теплого водяного пола

Нелегальная врезка в общий контур отопления чревата неприятными последствиями как для вас, так и для ваших соседей. Температура и давление в системе отопления слишком высокие для системы теплого пола, малейшая ошибка при монтаже может привести к утечке теплоносителя, вы можете затопить соседей снизу и оставить без тепла соседей сверху. Поэтому в многоквартирных домах предпочтительно использовать электрический теплый пол.

Теплый водяной пол

Зато в частных домах ВТП позволяет значительно экономить на отоплении, за счет равномерного прогрева воздуха в помещении и достижения наивысшей температуры у пола, а не у потолка, как при радиаторной системе отопления.

Благодаря высокой надежности, ВТП отлично подходит для отопления гаража или мастерской.

Обустройство теплого пола в гараже

Наилучший обогрев достигается применением в качестве финишного покрытия кафельной или мраморной плитки, а также ламината. Чуть хуже дело обстоит с ковролином, так как он плохо проводит тепло.

Принцип работы ВТП

Теплый пол схема с готовым модулем

В цементную стяжку закладываются пластиковые или металлические трубы, по которым благодаря циркуляционному насосу непрерывно протекает теплоноситель, нагретый в котле отопления. Он отдает тепло стяжке, после чего возвращается обратно в котел. Стяжка путем конвекции передает тепло финишному покрытию, а от него нагревается воздух в помещении. Если ВТП является единственным источником отопления, то температура регулируется на котле. Если же теплый пол дополняет радиаторное отопления, то регулирование температуры осуществляется при помощи смесительного узла, в котором происходит смешивание нагретого и охлажденного теплоносителя в установленной пропорции.

Подключение теплого пола к системе

Таким образом, вся система состоит из нагревательного котла, общего стояка отопления, распределительно го узла и труб, по которым циркулирует теплоноситель. Теплоносителем может быть обычная вода или специальная жидкость, например, антифриз.

Коллектор и схема работы водяного теплого пола

Распределительны й узел, в свою очередь, состоит из циркуляционного насоса, смесительного узла и коллекторной группы, которая осуществляет «разводку» различных контуров отопления.

К каким последствиям могут привести ошибки при монтаже ВТП

При укладке труб важно следить, чтобы они располагались строго параллельно полу. Если перепад высоты между началом и концом трубы будет больше половины ее диаметра, это приведет к образованию воздушных пробок, которые затруднят циркуляцию теплоносителя и заметно снизят эффективность отопления.

Трубы должны располагаться строго горизонтально

Каждый контур циркуляции должен быть выполнен из цельного отрезка трубы, соединения в контуре должны быть только с коллекторной группой. Соединение двух отрезков трубы в одном контуре и заливка этого соединения в стяжку крайне нежелательны. Это сильно повышает возможность утечки теплоносителя, и в несколько раз снижает надежность всей системы.

Контур должен быть цельным

Перед заливкой стяжки важно провести гидравлические испытания всей системы повышенным давлением при рабочей температуре теплоносителя. Давление должно оставаться неизменным в течение суток, важно убедиться в отсутствии утечек. После заливки стяжки найти место утечки будет крайне сложно.

Все испытания проводят до заливки стяжки

Заливка стяжки производится при заполненном контуре с температурой теплоносителя не более 25 градусов. Несоблюдение этого правила может привести к деформации труб, образованию воздушных пробок и неравномерному застыванию стяжки, что приведет к ухудшению нагрева.

Запускать систему с рабочей температурой разрешается не ранее, чем через 28 дней после заливки стяжки. Нагрев на более ранних сроках приведет к образованию пустот внутри стяжки, что в несколько раз снизит эффективность работы теплого пола.

После заливки стяжки пользоваться теплым полом можно через 28 дней

Преимущества и недостатки ВТП

Плюсами водяного теплого пола являются:

• высокая энергетическая эффективность. Более эффективная схема отопления позволяет экономить до 30% энергии. Это самый дешевый способ подогрева полов в помещениях;
• высокая надежность системы при условиях правильного монтажа. Средний срок службы ВТП составляет 50 лет;
• ВТП может быть единственным источником отопления в помещении. Это позволяет отказаться от использования радиаторов и более эффективно использовать пространство комнаты.

К минусам водяного теплого пола относятся:

• сравнительно высокая сложность проектировки и монтажа. Важно тщательно продумать размещение всех элементов системы теплого пола и разводку труб между помещениями. Контур циркуляции не должен содержать стыков, поэтому нужно заранее начертить схему расположения труб и рассчитать необходимую длину;
• невозможность применения в большинстве многоквартирных домов из-за несовместимости с системами централизованног о отопления.

Пошаговая инструкция по монтажу ВТП

Этап проектирования

На этом этапе необходимо определиться будет ли ВТП являться основным источником отопления, или же он лишь дополнит радиаторное отопление. В первом случае можно обойтись без смесительного узла и регулировать температуру напрямую на котле. В этом случае, как правило, котел греет теплоноситель до 45 градусов, после чего он напрямую поступает в систему теплого пола.

Если же ВТП дополняет систему радиаторного отопления, то установка смесительного узла строго обязательно. Для эффективной работы радиаторов теплоноситель должен иметь температуру 70 градусов, это слишком высокая температура для системы теплого пола, поэтому теплоноситель необходимо охлаждать в смесительном узле.

Вам нужно спроектировать размещение отдельных коллекторных узлов и смесителей для каждого этажа здания, они должны быть подключены к общему отопительному стояку. Рекомендуется размещать коллекторный узел в центре этажа, чтобы длина труб до всех отапливаемых комнат была примерно одинаковая. Это значительно облегчит настройку всей системы.

Наилучшим вариантом является использование уже готовых коллекторных шкафов, которые собраны и проверены в заводских условиях. Вам нужно лишь выбрать необходимое количество коллекторных групп, мощность циркуляционного насоса и смесительный узел, если он необходим. Шкаф монтируется в стену и к нему подключается отопительный контур из общего стояка и циркуляционные контуры теплого пола. Единственным недостатком применения готового коллекторного шкафа является его сравнительно высокая цена, но когда речь идет о повышенной надежности и безопасности, экономить не имеет смысла.

Для грубой оценки необходимого количества труб можно исходить из расчета 5 погонных метров трубы на 1 м2 пола. Оптимальными по соотношению цена/качество являются полимерные трубы из сшитого полиэтилена. Они мало весят, неприхотливы в монтаже и имеют срок службы 50 лет. Металлические трубы имеют больший срок службы, но стоят заметно дороже и их сложнее монтировать. На сегодняшний день большинство систем водяного теплого пола работают на полимерных трубах.

Водяной теплый пол. Проект составляется после проведения замеров и расчетов

Необходимо заранее продумать схему укладки трубы. Для небольших помещений подходит параллельная укладка труб «змейкой» с шагом 20-30 см. Это наименее трудоемкий способ, но он не подходит для больших помещений и случаев, когда шаг трубы должен быть меньше 20 см. В большом помещении при укладке «змейкой» температура пола в противоположных углах комнаты будет заметно отличаться, а при укладке «змейкой» с малым шагом труба может легко сломаться из-за слишком сильного изгиба.

На помощь приходит метод укладки «спиралью», он более трудоемкий, но дает лучшие результаты. Нагрев пола будет максимально равномерным, а труба не будет испытывать дополнительных нагрузок на изгиб.

Варианты укладки труб

В общем случае для помещений площадью менее 10 м2 используют укладку «змейкой», для пощади 10-15 м2 могут применяться оба способа, а для больших помещений, как правило, применяют несколько параллельных спиралей.

Если теплый пол является единственным источником отопления, то шаг трубы должен составлять 15-20 см, если же в помещении есть другие источники обогрева, то шаг увеличивают до 25-30 см.

Расчет системы теплого пола

Подготовка основания

Основание для укладки труб должно быть максимально ровным. Не допускается перепад высот в одном циркуляционном контуре более 6 мм. При необходимости залейте пол черновой бетонной стяжкой.

Видео — Подготовка пола к монтажу теплого пола

Между черновой стяжкой и трубами должен располагаться достаточный слой теплоизоляции. Если под теплым полом находится отапливаемое помещение, то достаточно будет положить слой полистирола или пенофола толщиной 3-5 мм. Если снизу находится холодное помещение, то слой необходимо увеличить как минимум до 20 мм. Если это первый этаж и ниже пола находится грунт, то слой утеплителя должен составлять 60-80 мм.

На фото демпферная лента и мультифольга

После того как теплоизоляция будет уложена, не поленитесь начертить на ней схему укладки труб с помощью маркера. Это значительно облегчит монтаж и поможет выявить возможные ошибки еще до начала работ по укладке труб.

Раскладка и закрепление труб

Наиболее популярным способом закрепления труб является применение специальной монтажной сетки. Это металлическая или пластиковая сетка с ячейкой 100 мм, которая расстилается поверх теплоизоляции. Трубы раскладываются на сетке в соответствии со схемой и крепятся при помощи проволоки или пластиковых хомутов. Плюсами этого способа является дополнительно укрепление финишной стяжки за счет армирования сеткой, а к минусам можно отнести высокие трудозатраты при монтаже.

Укладка армирующей сетки

Вторым распространенным способом укладки является использование полистирольных матов, созданных специально для монтажа водяного теплого пола. Они одновременно играют роль теплоизоляции и фиксируют трубы в нужном положении. Это достигается за счет того, что на лицевой стороне мата сделаны специальные выступы, расположенные в шахматном порядке. Труба прокладывается между этими выступами, которые надежно фиксируют ее в нужном положении. Это более дорогой, но и более удобный и быстрый способ монтажа водяного теплого пола.

Независимо от того какую схему укладки и способ монтажа вы выбрали, избегайте чрезмерных перегибов труб, старайтесь лишний раз не наступать на них и не ронять тяжелые предметы. Даже небольшое повреждение трубы потребует замены всего контура.

Укладка труб водяного пола. Пример с подключением радиатора в систему

Отрезайте трубу только по месту, то есть начинайте укладку от подающего коллектора и отрезайте остатки трубы только после того, как доведете ее до возвратного коллектора. Не экономьте на трубах, не располагайте их в натяг и не пытайтесь сделать соединение двух отрезков. Возможная экономия не стоит потенциальных проблем, связанных с утечкой теплоносителя.

Уложенные трубы водяного пола

При укладке труб «змейкой», постарайтесь начало трубы расположить у «холодной» стены комнаты или у окна, чтобы компенсировать неравномерность нагрева пола. При укладке «спиралью» такой необходимости нет, пол всегда будет прогреваться равномерно.

Насос в системе теплого пола

Подключение труб к насосу

После того как все контуры будут разложены и подключены к коллекторной группе, можно приступать к гидравлическим испытаниям системы.

Испытания ВТП

Перед заливкой стяжки необходимо испытать всю систему повышенным давлением и температурой. Заполните систему теплоносителем. Убедитесь, что все контуры, присоединенные к коллекторной группе, заполнились. После чего доведите давление в системе до 5 бар. Давление будет постепенно снижаться, это нормально. При достижении давления в 2-3 бар снижение должно прекратиться. Снова доведите давление до 5 бар, повторите этот цикл несколько раз. Внимательно осмотрите все контуры циркуляции, убедитесь, что отсутствуют даже незначительные утечки.

Видео — Смесительный узел для теплого пола

Доведите давление в системе до отметки в 1.5-2 бар, что соответствует рабочему давлению и оставьте так на сутки. Давление не должно падать. Если все в порядке, то можно приступать к финальным испытаниям.

Выставите на котле максимальную рабочую температуру и установите циркуляционные насосы на достижение рабочего давления. Если теплый пол дополняет радиаторное отопление, то выставите регуляторы смесительных узлов на рабочие отметки. Дождитесь полного нагревания всей системы. Убедитесь, что все циркуляционные контуры теплые и нагреты примерно одинаково. Проверьте это еще раз через сутки. Если все в порядке, то можно отключать нагрев и готовиться к заливке финишной стяжки.

Заливка финишной стяжки

Заливать стяжку можно только на полностью остывшие трубы, не допускается заливка стяжки, если температура труб выше 25 градусов.

Оптимальным вариантом является использования специальной стяжки для теплого пола, она обладает наилучшим коэффициентом теплопроводности и прогревается максимально равномерно.

Толщина стяжки над трубами для жилых помещений должна составлять 20 мм, если вы делает теплый пол в гараже или мастерской, то целесообразно довести толщину слоя стяжки до 40 мм.

Бетон для стяжки

Плюсы и минусы смесей для заливки теплого пола

Рекомендация для лучшего твердения бетона

Не допускается включать нагрев теплого пола до полного высыхания стяжки, обычно это требует не менее 28 дней.

Поверх стяжки можно положить любое финишное покрытие, но наилучший эффект достигается при применении плитки и ламината.

Видео – Технология укладки водяного теплого пола

Источники: http://1poteply.ru/montazh/pol/texnologiya-ukladki-vodyanogo-teplogo-pola.html, http://vannapedia.ru/rmnt/pol/texnologiya-ukladki-elektricheskogo-teplogo-pola-pod-plitku.html, http://pol-spec.ru/vodianoy-teply-pol/texnologiya-ukladki-vodyanogo-teplogo-pola.html
