Электрическая схема терморегулятора теплого пола
На сегодняшний день система электрического теплого пола является одной из самых комфортных для человека. Нагретый воздух поднимается вверх от самого основания. Поэтому самые высокие его температуры наблюдаются на расстоянии до 50 см от пола. Под потолком они будут ниже.
Принцип работы любого конвектора или радиатора заключается в направлении потока теплых масс под потолок при том, что внизу будет концентрироваться уже остывший воздух. Электрический теплый пол из-за этой особенности является экономически выгодным.
Для управления его работой используют терморегулятор. Они бывают различных типов. Однако схема терморегулятора имеет у всех моделей общий принцип. Чтобы осуществить установку своими руками, необходимо рассмотреть эту процедуру подробнее.
Общие сведения
Ни одна система теплого пола не может обойтись без терморегулятора, схема подключения которого идентична практически в любой модели. Если это устройство не использовать, а подключить нагревательный провод напрямую, система достигнет предела своей рабочей температуры. Это пагубно влияет на стяжку, а в случае с деревянным полом приведет к его деформации.
Также следует учесть, что ни один производитель электрических теплых полов не дает гарантии на свое изделие, если не будет установлено устройство управления нагревом. Поэтому схема терморегулятора должна быть изучена перед проведением обустройства обогрева пола.
Причем в этом случае не подойдет обычный таймер или диммер. Использовать в электрической схеме разрешается только предназначенные для этого терморегуляторы. Они имеют в комплекте датчик, измеряющий температуру.
Виды терморегуляторов
Существуют различные виды систем теплого пола и самих терморегуляторов, которые производители допускают монтировать своими руками в соответствии с инструкцией.
Теплый пол может быть кабельным, матовым или инфракрасным. Первые две системы бывают одножильные и двужильные. Для каждой из них существуют свои особенности установки. Инфракрасный теплый пол схож по принципу подключения с двужильным кабелем. Поэтому схема подключения терморегулятора для этих двух разных видов идентична (чего нельзя сказать о монтаже самой системы).
Терморегуляторы же различаются по способу управления на механические, цифровые и программированные, а по способу измерения нагрева — на устройства с датчиком воздуха, пола или комбинированные. Для этих разновидностей также существуют определенные условия установки.
Что важно при выборе устройства
Первоначально при совершении покупки устройства управления нагревом следует обратить внимание на его предельную нагрузку. Чаще всего в продаже представлены приборы, рассчитанные на 16 А. Это приблизительно 3,7 кВт.
Но есть устройства, рассчитанные на меньшую нагрузку. Следует соотносить мощность электрического теплого пола с предельной нагрузкой терморегулятора.
Самым комфортным признан прибор, имеющий в своем составе одновременно датчик измерения температуры пола и воздуха. Но чаще всего в изделии предусмотрена только одна точка замера.
Схема подключения терморегулятора теплого пола с датчиком покрытия и двойным комплектом идентичны. Но если прибор имеет встроенный измеритель нагрева воздуха в помещении, у него будет на две клеммы меньше, чем у предыдущих разновидностей.
Типы управления
Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.
Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.
Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.
В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.
Тип монтажа
Существуют приборы, которые устанавливаются накладным или врезным способом. В первом случае не придется штробить в стене каналы для проводов и для монтажной коробки. Но прибор будет выступать над стеной, а провода будут проходить под коробом.
Скрытый монтаж предполагает установку врезным способом. Если ремонт в разгаре, лучше отдать предпочтение этому методу. Схема терморегулятора пола будет идентична в обоих случаях, но эстетичнее выглядят врезные модели.
Принцип подключения проводов
В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.
В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.
Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.
Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.
Некоторые рекомендации
Схема терморегулятора своими руками предполагает не только правильное подсоединение проводов. Выносной датчик (если он есть в комплекте) устанавливается в гофротрубу. Ее край в полу изолируется. Так датчик при необходимости можно будет достать.
Уровень установки должен быть не ниже 50 см от пола. Если же в нем есть датчик воздуха, высота монтажа должна быть не меньше 1,5 м.
Если у хозяев есть маленькие дети, необходимо приобретать модели со специальной защитой. Это будет гарантией, что чадо не настроит терморегулятор самостоятельно.
Монтаж своими руками
Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.
Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.
У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.
Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.
Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .
9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.
13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.
Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.
Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.
Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.
11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.
Терморегулятор для теплого пола — классификация, выбор и подключение
Стандартный комплект обогревательных систем для пола включает в себя резистивный нагревательный элемент и инструкцию по монтажу. Чуть реже в поставку может быть включен внешний температурный датчик и гофра для его укладки.
Терморегулятор для теплого пола в стандартный комплект не включается, что откладывает дополнительные обязательства по его приобретению на заказчика или исполнителя монтажных работ.
Общая информация и выполняемые функции
Основные типы от механического до программируемого с полным спектром функций
Терморегулятор – это внешнее устройство, отвечающее за контроль температуры окружающего пространства около нагревательных элементов. Контроль температуры нагрева осуществляется посредством снятия показаний внешним температурным датчиком, который располагается в непосредственной близости от резистивных элементов.

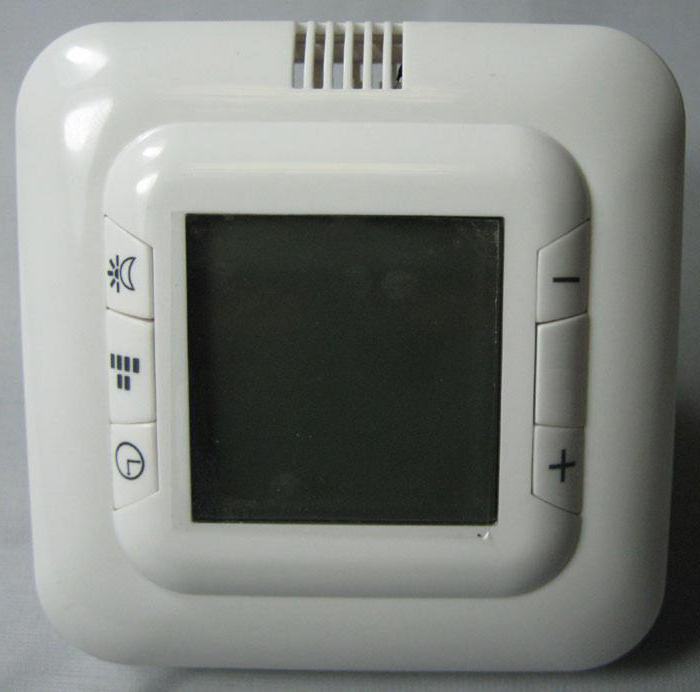

Конструктивно термостат может быть выполнен и похож на обычный включатель, регуляторный блок прямоугольной формы или напоминать устройство отдаленно напоминающее современные термостанции.
