Схема подключения регулятора теплого пола

Электрическая схема терморегулятора теплого пола

На сегодняшний день система электрического теплого пола является одной из самых комфортных для человека. Нагретый воздух поднимается вверх от самого основания. Поэтому самые высокие его температуры наблюдаются на расстоянии до 50 см от пола. Под потолком они будут ниже.

Принцип работы любого конвектора или радиатора заключается в направлении потока теплых масс под потолок при том, что внизу будет концентрироваться уже остывший воздух. Электрический теплый пол из-за этой особенности является экономически выгодным.

Для управления его работой используют терморегулятор. Они бывают различных типов. Однако схема терморегулятора имеет у всех моделей общий принцип. Чтобы осуществить установку своими руками, необходимо рассмотреть эту процедуру подробнее.

Общие сведения

Ни одна система теплого пола не может обойтись без терморегулятора, схема подключения которого идентична практически в любой модели. Если это устройство не использовать, а подключить нагревательный провод напрямую, система достигнет предела своей рабочей температуры. Это пагубно влияет на стяжку, а в случае с деревянным полом приведет к его деформации.

Также следует учесть, что ни один производитель электрических теплых полов не дает гарантии на свое изделие, если не будет установлено устройство управления нагревом. Поэтому схема терморегулятора должна быть изучена перед проведением обустройства обогрева пола.

Причем в этом случае не подойдет обычный таймер или диммер. Использовать в электрической схеме разрешается только предназначенные для этого терморегуляторы. Они имеют в комплекте датчик, измеряющий температуру.

Виды терморегуляторов

Существуют различные виды систем теплого пола и самих терморегуляторов, которые производители допускают монтировать своими руками в соответствии с инструкцией.

Теплый пол может быть кабельным, матовым или инфракрасным. Первые две системы бывают одножильные и двужильные. Для каждой из них существуют свои особенности установки. Инфракрасный теплый пол схож по принципу подключения с двужильным кабелем. Поэтому схема подключения терморегулятора для этих двух разных видов идентична (чего нельзя сказать о монтаже самой системы).

Терморегуляторы же различаются по способу управления на механические, цифровые и программированные, а по способу измерения нагрева — на устройства с датчиком воздуха, пола или комбинированные. Для этих разновидностей также существуют определенные условия установки.

Что важно при выборе устройства

Первоначально при совершении покупки устройства управления нагревом следует обратить внимание на его предельную нагрузку. Чаще всего в продаже представлены приборы, рассчитанные на 16 А. Это приблизительно 3,7 кВт.

Но есть устройства, рассчитанные на меньшую нагрузку. Следует соотносить мощность электрического теплого пола с предельной нагрузкой терморегулятора.

Самым комфортным признан прибор, имеющий в своем составе одновременно датчик измерения температуры пола и воздуха. Но чаще всего в изделии предусмотрена только одна точка замера.

Схема подключения терморегулятора теплого пола с датчиком покрытия и двойным комплектом идентичны. Но если прибор имеет встроенный измеритель нагрева воздуха в помещении, у него будет на две клеммы меньше, чем у предыдущих разновидностей.

Типы управления

Для каждого типа помещения следует выбирать определенный тип регулятора нагрева. Для ванной комнаты лучше приобретать механические разновидности.

Схема подключения терморегулятора теплого пола чаще всего предполагает установку этого прибора возле розетки внутри помещения. В ванной часто сыро, бывают значительные перепады температур. Устройства с цифровыми дисплеями в подобных условиях проработают меньше.

Поэтому здесь актуально механическое управление. В кухне, комнате или коридоре можно установить цифровой терморегулятор, который будет показывать на экране уровень нагрева.

В продаже существуют программированные устройства. Им задают температуру по времени. По этой программе он работает неделю, затем цикл повторяется. Схема подключения терморегулятора не различается по типу управления.

Тип монтажа

Существуют приборы, которые устанавливаются накладным или врезным способом. В первом случае не придется штробить в стене каналы для проводов и для монтажной коробки. Но прибор будет выступать над стеной, а провода будут проходить под коробом.

Скрытый монтаж предполагает установку врезным способом. Если ремонт в разгаре, лучше отдать предпочтение этому методу. Схема терморегулятора пола будет идентична в обоих случаях, но эстетичнее выглядят врезные модели.

Принцип подключения проводов

В зависимости от типа терморегулятора совершатся определенный тип подключения. Он четко указан в инструкции от производителя. Электрическая схема терморегулятора может иметь 4, 6 или 7 клемм.

В первом случае подключается устройство, обладающее воздушным датчиком. Две клеммы (номер указан в инструкции) предназначены для проводов теплого пола. Коричневый проводник подключается в отсек L (фаза) для нагревательной системы, а синий — на N (ноль). Коммуникации от сети также присоединяют в соответствии с полярностью.

Если же клемм у устройства 6, значит, в комплект входит датчик. Он подсоединяется без учета полярности в указанные производителем разъемы.

Седьмая клемма предназначена для заземления (желто-зеленый провод). Если в доме оно есть, но соответствующего разъема прибор не имеет, следует производить подключение вне корпуса. А если заземления в доме нет, желто-зеленый провод пола зануляется.

Некоторые рекомендации

Схема терморегулятора своими руками предполагает не только правильное подсоединение проводов. Выносной датчик (если он есть в комплекте) устанавливается в гофротрубу. Ее край в полу изолируется. Так датчик при необходимости можно будет достать.

Уровень установки должен быть не ниже 50 см от пола. Если же в нем есть датчик воздуха, высота монтажа должна быть не меньше 1,5 м.

Если у хозяев есть маленькие дети, необходимо приобретать модели со специальной защитой. Это будет гарантией, что чадо не настроит терморегулятор самостоятельно.

Монтаж своими руками

Накладные модели крепятся к стене, не потребуется штробить каналы. Заслуживает внимания схема терморегулятора врезного. Обычно рядом с розеткой или выключателем просверливается место под монтажную коробку.

Далее к полу штробится канал для датчика и проводов нагревательной системы. Питание подводится от проводников розетки или выключателя (их не придется тянуть от щитка). Терморегулятор устанавливается в подрозетник в разобранном виде.

У механических моделей необходимо аккуратно снять колесико регулировки, раскрутить болт и отложить в сторону верхнюю панель.

Если это устройство с дисплеем, снимается верхняя панель (технология описана в инструкции). Подсоединив по схеме все провода при выключенном питании сети, прибор вставляется в подрозетник. Каналы закрываются. Одевается верхняя панель и тестируется работа устройства.

Изучив, как выглядит схема терморегулятора для теплого пола, можно быстро и качественно самостоятельно выполнить подключение .

15 симптомов рака, которые женщины чаще всего игнорируют Многие признаки рака похожи на симптомы других заболеваний или состояний, поэтому их часто игнорируют. Обращайте внимание на свое тело. Если вы замети.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

13 признаков, что у вас самый лучший муж Мужья – это воистину великие люди. Как жаль, что хорошие супруги не растут на деревьях. Если ваша вторая половинка делает эти 13 вещей, то вы можете с.

Почему некоторые дети рождаются с «поцелуем ангела»? Ангелы, как всем нам известно, относятся доброжелательно к людям и их здоровью. Если у вашего ребенка есть так называемый поцелуй ангела, то вам нечег.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Монтаж регуляторов теплого пола

• По мощности
• По типу монтажа
• По типу управления системой
• По функциональным возможностям
• Монтаж терморегуляторов
• Как подключить терморегулятор к водяным теплым полам

Разные терморегуляторы для теплых полов выполняют управление и регулирование обогревом и обеспечивают наиболее оптимальную температуру в помещении. При помощи регулятора можно включать, настраивать или выключать систему теплых полов.

Регулятор для теплого пола выполняет регулирование и управление обогревом.

Теплые полы бывают водяными, электрическими и инфракрасными. Одним из элементов таких систем выступает регулятор, который позволяет полностью регулировать процесс обогрева пола.

Регулятор можно устанавливать в монтажную коробку на стене либо накладным методом. Подключение регулятора теплого пола производится в обычную электрическую сеть. В ситуации с применением систем теплых полов во влажных помещениях регулятор выносят за их границы.

• включение/выключение системы;
• автоматический подогрев до необходимой температуры к определенному времени;
• функция поддержания тепла;
• функция контроля электроэнергии;
• функция экономии электроэнергии.

Как выбрать регулятор?

Теплые полы бывают электрические, водяные и инфракрасными.

Когда выбирают регулятор, необходимо учитывать, что он обязан включать и выключать системы теплого пола, обеспечивать нужную температуру и соответствовать коммутируемой мощности системы. Чаще всего предельная мощность бытовых моделей терморегуляторов составляет 3 кВт.

Для теплого пола необязательно использование регулятора с датчиками показаний температуры.

Для небольших помещений лучше не применять программируемый термостат, поскольку нагрев таких помещений может потребоваться в любой момент и довольно быстро.

Программируемые модели больше всего подойдут для больших по площади помещений. Установленная мощность в сумме может составлять до 3 кВт и больше. В таком случае прибор окупится за короткие сроки.

Наиболее популярными считают электронные бытовые термостаты с датчиками полов. Их отличие — в доступности по цене, простоте в использовании и в высокой надежности.

По мощности

Это один из наиболее важных параметров для выбора термостата. Прибор указывает номинальную мощность теплого пола. на которую рассчитывается данный регулятор.

Случается, что теплые полы применяются на довольно большой площади, которая превышает возможности мощнейших терморегуляторов. В таких ситуациях приходится либо делить помещение на зоны с применением для каждого отдельного термостата, либо применять дополнительно магнитный пускатель. Данный прибор защитит термостат от перегрузок.

Вернуться к оглавлению

По типу монтажа

Тип установки терморегулятора для теплого пола определяют по виду приборов: встраиваемые либо накладные терморегуляторы. Встраиваемым моделям требуется выполнение отверстий в стене. Накладные устанавливают в специальный монтажный короб, который крепят к стене.

Вернуться к оглавлению

По типу управления системой

Терморегуляторы отличаются по мощности, по типу управления, по типу монтажа.

Существуют варианты терморегуляторов для пола со встроенными датчиками, которые регулируют температуру воздуха. У некоторых терморегуляторов есть выносной датчик температуры.

Вернуться к оглавлению

По функциональным возможностям

В данной классификации термостаты бывают программируемыми и непрограммируемыми. Довольно удобны функции программируемых терморегуляторов, которые способны задавать на несколько дней режим работы теплого пола. Непрограммируемые модели более просты в управлении и доступнее по цене. Но у некоторых из таких моделей могут быть таймеры обратного отсчета, точнее времени, когда обогрев пола необходимо отключить.

• гофрированная пластиковая трубка с диаметром не меньше 16 мм;
• монтажная пластиковая коробка;
• шлицевая отвертка.

Вернуться к оглавлению

Монтаж терморегуляторов

Для монтажа терморегулятора нужно напряжение 220 В.

Перед установкой пола нужно определить место расположения регулятора теплого пола. Для подключения потребуется напряжение 220В. При укладке пола нужно выбрать место для термодатчика. Он должен быть недалеко от термостата на участке, свободном от мебели.

Для инфракрасных полов датчик монтируют на изнаночной стороне пленки, затем подключают к проводам, которые идут к терморегулятору.

Для кабельных полов, которые заливают бетонной стяжкой, датчик нужно уложить в металлическую гофротрубу и изолировать ее от попадания бетона. Такая мера нужна для легкого извлечения датчика.

После того как укладка пола будет окончена, начинают установку регулятора. В выбранном месте делается углубление в стене по размерам термостата либо разметка для укрепления накладного. Затем снимается передняя панель и регулятор крепится на место.

Сопоставляется допускаемая коммутируемая мощность контактов терморегулятора и мощность греющего кабеля либо инфракрасного пола. В случае если она меньше, то дополнительно устанавливается магнитный пускатель. Цепь греющего кабеля нужно подключить через контакты магнитного пускателя к питанию 220В, а катушки пускателя подключаются к выходу термостата.

При подключении проводов регулятора нужно соблюдать фазировку.

Если достаточно коммутационной мощности контактов регулятора, тогда греющий кабель подключается на выход с термостата. Далее следует подключить цепь датчика к клеммам, которые указаны в паспорте.

Производится подключение питания 220В к клеммам. Чаще всего их обозначают F либо L — фаза и N — ноль. Необходимо соблюдать фазировку. Определяют ее по цвету провода: если кабель новый и правильно уложен, то у фазного провода черная, коричневая или белая изоляция, а у нулевого — синяя. Если регулятор теплого пола нужно подсоединять к общей розетке, то фаза находится при помощи индикаторной отвертки или указателя напряжения.

Проверяется работоспособность терморегулятора, подается питание 220В. Устанавливается на терморегуляторе минимальное температурное значение. Тумблером включается нагрев пола. Температурный режим меняется на максимальный при помощи кнопок или поворотом ручки, притом должен быть щелчок, который оповещает о замыкании цепи обогрева.

Вернуться к оглавлению

Как подключить терморегулятор к водяным теплым полам

Для систем водяного отопления пола терморегуляторы представлены прибором для управления сервоприводом, который регулирует подачу теплоносителя контур прогрева. Они бывают с электронным и ручным управлением. Притом в этих системах регулирования используют датчики измерения температуры воздуха, но не пола, в связи с большой инерционностью нагрева.

Датчик монтируют на стену на высоте около 100-120 см над уровнем пола, можно около терморегулятора. Стену нельзя подвергать дополнительному нагреву от радиаторов отопления. Устанавливают цепи датчика и цепи питания терморегулятора.

При использовании терморегулятора теплого пола с электрической связью с сервоприводом необходимо проложить кабель к цепям управления.

Проверка работы системы регулирования производится при помощи внешнего термометра: на регуляторе устанавливается нужный режим и измеряется температура в месте монтажа датчика в течение нескольких часов. Существенно колебаться температура не должна.

Абсолютно все работы по подключению электроцепей нужно исполнять при выключенном автоматическом выключателе. Это будет залогом вашей безопасности!

Схема подключения теплого пола к терморегулятору: рекомендации специалистов

В последнее время при строительстве частных домов в системы отопления стали включать так называемые теплые полы .

Обычно подогрев пола снизу дополняет традиционные отопительные системы с водогрейным котлом и батареями.

Однако некоторые владельцы загородных домов полностью переходят на отопление снизу. Объясняется это тем, что обогрев жилища снизу создает более комфортные условия проживания.

При обогреве жилья традиционными батареями самый теплый воздух скапливается под потолком комнаты и медленно перемешивается с холодным воздухом у пола.

При отоплении снизу пол всегда теплый, а нагретый воздух образуется в нижней части комнаты, где постоянно находятся люди. Такая система обогрева не только создает комфортные условия, но и позволяет экономить на отоплении.

Монтаж теплого пола не отличается сложностью. Нагревательные элементы укладывают на пол перед заливкой стяжки. После застывания цементно-песчаной смеси стяжку настилают напольным покрытием.

Остается правильно подключить нагревательные элементы к источнику энергии через терморегулятор – и система отопления готова к эксплуатации. Подключение – самый ответственный момент установки, поэтому стоит уделить ему должное внимание.

Виды теплых полов

Обогреть жилье снизу можно разными способами. В настоящее время используют два вида теплых полов :

В первом случае в стяжку укладывают трубки, по которым циркулирует горячая вода. Во втором – электрические нагревательные элементы, которые подключают к бытовой электросети. Электрические нагревательные элементы различаются по устройству и материалам :

• нагревательный кабель из одной или двух жил проволоки с высоким электрическим сопротивлением;
• тепловой мат (кабель, заранее закрепленный на сетке, служащей каркасом при заливке стяжки);
• нагревательная термостойкая пленка, между слоями которой находятся ленты из тепловыделяющих полупроводниковых материалов.

Для каждого типа нагревательных элементов существует своя система монтажа и подключения .

Виды термостатов

Терморегулятор (термостат) – это прибор, обеспечивающий поддержание заданной температуры в определенных пределах.

В системе теплого пола он определяет температуру по сигналам датчика, находящегося в стяжке между нагревательными элементами. Затем этот прибор сравнивает показания датчика с температурой, заданной пользователем.

Если температура превышает заданную, терморегулятор отключает нагрев. Когда температура упадет ниже заданного предела, прибор опять подключает ток. Бытовой терморегулятор поддерживает температуру с точностью ±1°C.

Различают два вида терморегуляторов :

Механические оснащены поворотной рукояткой, с помощью которой устанавливают желаемую температуру. Включение и выключение тока в нем осуществляется электромеханическим реле, которое во время работы издает характерный щелчок.

В электронных терморегуляторах нет механических движущихся частей. Включение и выключение тока в них производит электронное реле, которое звуков не издает. Часть таких приборов имеет кнопочное управление и жидкокристаллическое табло индикации, на котором указываются заданная температура, температура в данный момент и режим работы (нагрев или охлаждение).

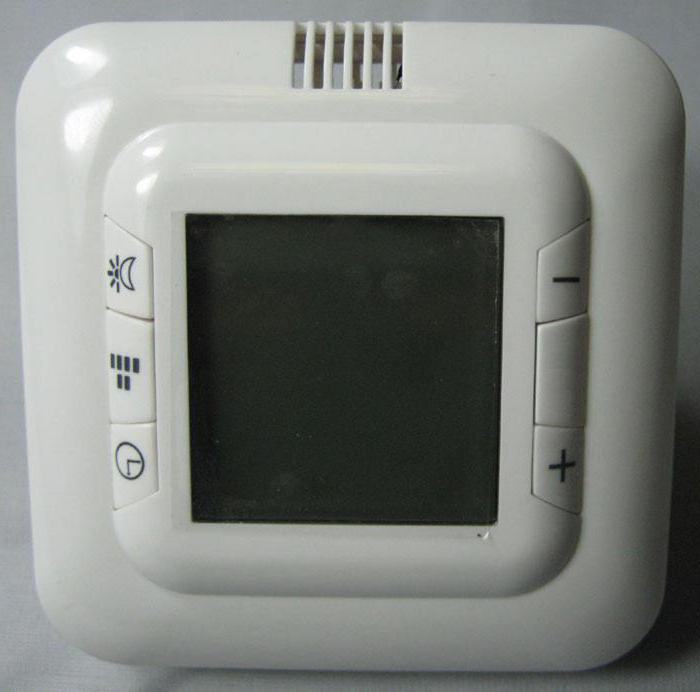

Самые современные термостаты оснащены табло, чувствительным к прикосновениям, и не имеют кнопок. Механические терморегуляторы не программируются. Заданную поворотом ручки температуру они поддерживают постоянно.

Электронные приборы делятся на две группы:

• без программного управления (поддерживают определенную температуру);
• программируемые (автоматически изменяют режим нагрева в течение суток по заданной программе).

Программируемые термостаты снижают затраты на отопление независимо от забывчивости пользователя.

Схема подключения терморегулятора для водяного теплого пола

В городских многоквартирных домах подключить теплый пол к центральному отоплению достаточно сложно. Это возможно только на обратной трубе, т. к. в трубе, идущей от котла, слишком горячая вода. Регулировать температуру в комнатах в таком случае почти невозможно, поскольку нагрев теплоносителя зависит от работы котельной.

В частном доме с индивидуальной системой отопления вода из котла распределяется по коллекторной схеме: из общей трубы вода поступает по отдельным трубкам в каждую комнату, а затем на обратном пути в котел она тоже собирается в обратный коллектор.

Подача воды в каждую трубу регулируется отдельным клапаном. который открывается или закрывается в зависимости от показаний датчика температуры, установленного на стене в каждой комнате.

Термостат устанавливают в котельной. Управляющие команды, поступающие из него, приводят в действие сервоприводы клапанов распределения теплоносителя. Система водяного нагреваемого пола достаточно сложна, поэтому самостоятельно смонтировать и отрегулировать ее может только специалист. Гораздо проще монтаж и подключение электрического обогрева.

Схема подключения электрического теплого пола к терморегулятору

Для начала надо выбрать. каким образом будет подключаться система в каждой комнате к внутриквартирной сети. Ее можно подключить к общему щиту или в каждой комнате к ближайшей розетке. Чаще выбирают соединение с розеткой, поскольку в этом случае не нужны дополнительные коммуникации.

Термостат устанавливают на стене. на которую не падает солнечный свет, чтобы прибор не перегревался. Расстояние до розетки должно быть минимальным.

Черновой пол перед укладкой кабеля нужно изолировать от тепла. Для этого на него укладывают листы полипропилена, ламинированные лавсаном. Если внизу расположено отапливаемое помещение, теплоизоляция не нужна. Одножильный нагревательный кабель размещают на монтажной ленте змейкой, двужильный – змейкой или спиралью.

Важно: нагревательный кабель для теплого пола раскладывают таким образом, чтобы проводники нигде не пересекались. На месте пересечения кабель перегревается и перегорает.

При укладке кабель фиксируется на монтажной ленте. После этого тестером проверяют сопротивление проводника. Оно должно соответствовать значению, указанному в техпаспорте.

Между витками силового кабеля прокладывают и закрепляют кабель с датчиком температуры в гофрированной пластиковой трубке с заглушкой. Он также не должен пересекаться с силовым. Проводники подводят к терморегулятору через штробу в стене.

Силовой кабель и кабель с датчиком соединяют с терморегулятором по инструкции, описанной ниже, а затем подключают терморегулятор к сети. Это необходимо для испытания работоспособности системы.

После включения термостата надо установить желаемую температуру и проверить, нагревается ли кабель. Если предварительные испытания прошли успешно, термостат отключают от сети, а кабели заливают в стяжку. Когда стяжка полностью затвердеет (для цемента М400 через 28 дней), можно подключить термостат к сети и обогревать комнату.

На обратной стороне термостата находится панель, на которую выведены 6 или 7 контактов. Контакты имеют условные обозначения и пронумерованы. Подключают кабели таким образом :

1. Отверткой с индикатором определяют контакты в розетке, на которые выведены фаза и ноль. После этого розетку отключают.
2. К контакту 1 на панели термостата с обозначением L присоединяют провод от контакта розетки с фазой, к контакту 2 с обозначением N – нулевой провод. Полярность соблюдать обязательно. Если к евророзетке подсоединено заземление, то его контакт соединяют с контактом заземления в терморегуляторе.
3. К контактам 3 и 4 присоединяется одножильный нагревательный кабель (белый цвет проводников). Полярность в этом случае не важна. Зеленый провод подключается к нулевой клемме сети или к клемме заземления, если она есть.
4. Терморегуляторы выпускают со встроенными и выносными датчиками температуры. Встроенный вмонтирован в корпус прибора. Выносной термодатчик продается в комплекте с ним. Он заливается в стяжку и присоединяется к контактам 5 и 6 термостата. Полярность при этом не важна. У некоторых терморегуляторов нумерация контактов обратная, но обозначения для приборов указаны также.

Немного отличается от одножильного подключение двужильного кабеля. Он имеет выводы проводников только с одной стороны.

Двужильный кабель удобно укладывать и змейкой, и спиралью.

Внутри него находятся три проводника с разной окраской. Коричневый и синий – токоведущие. Они соединены внутри кабеля. Зеленый – это заземление.

Присоединяют их таким образом :

1. Коричневый провод соединяют с контактом 3 (фаза с обозначением L).
2. Синий проводник соединяют с клеммой 4 (ноль с обозначением N).
3. Зеленый подключают к нулевому контакту сети (в нашем примере 2) или к контакту заземления, если он есть.

После подключения и установки термостата в стену включают ток, устанавливают режим работы и наблюдают за работой системы. О работе механического прибора сигнализируют щелчки реле. Электронный терморегулятор показывает на табло заданную и фактическую температуру, а также режим нагрева.

Инфракрасный теплый пол отличается некоторыми особенностями монтажа. Его укладывают на фольгированный полипропилен, который кладут фольгой вверх. Слой фольги при этом отражает инфракрасные лучи в помещение.

Полосы инфракрасной пленки раскладывают встык на слой теплоизоляции и соединяют их контакты параллельно. Инфракрасную пленку не заливают в стяжку. а покрывают ламинатом. Соединение с термостатом такое же, как и у других видов теплого пола.

Водяной теплый пол отличается сложной системой регулировки и монтируется одновременно с установкой индивидуальной системы отопления. Установить его самостоятельно без специальных знаний и навыков нельзя .

Электрический теплый пол продается в комплекте для самостоятельной установки. Его несложно смонтировать и подключить. соблюдая инструкцию.

Как уложить и подключить электрический теплый пол к терморегулятору посмотрите на видео:
