Схема коллектора теплого пола

Схема коллектора теплого пола – как всё должно работать

Установка тёплого пола – весьма затратное дело, ведь потратиться придётся не только на отопительные контуры, встраиваемые в пол, но и на дополнительное оборудование для обеспечения нормальной работы системы обогрева. Таким оборудованием являются коллекторы, насосы, клапаны и датчики. В данной статье мы расскажем, как собрать коллектор для теплого пола самостоятельно, сэкономив деньги.

Что такое коллектор теплого пола

Коллектор – совокупность деталей, позволяющих управлять теплоносителем: смешивать и раздавать жидкость из параллельных колец отопления. Большое сечение и низкая скорость позволяют смешивать горячий теплоноситель, подающийся из котла, и тёплый, отходящий от отопительных труб, что позволяет выровнять температуру теплоносителя до нужных значений.

Чтобы правильно смешать обратку (остывшую воду из контуров в полу) и горячую воду до нужной температуры, на системы устанавливаются различные датчики: датчик температуры воды, датчик тепла на улице и датчик измеряющий давление внутри системы. Датчики подают информацию на клапаны, которые смешивают теплоноситель. Коллектор теплого пола в сборе с насосом и специальным датчиком может контролировать давление в системе.

Чтобы лучше разобраться в принципе работы и необходимости этой системы, обратите внимание на следующий пример: в доме подключаются к котлу системы подогрева пола, отопительные радиаторы и душ. Душ требует горячую воду температурой примерно в 70°C, отопительные радиаторы требуют теплоноситель с температурой от 75°C, а для подогрева пола нужно всего 50°C, чтобы температура чистового напольного покрытия не превышала санитарной нормы в 30°C.

Как видите, подключить напрямую к котлу все потребители теплой воды не получится, поэтому необходим коллектор для теплого водяного пола, который будет охлаждать воду для системы, кроме того, для нормальной работы длинных контуров нужно дополнительное давление, которое обеспечивает насос. Читайте также: «Оптимальная схема подключения теплого пола – делаем правильный выбор «.

Детали коллектора

Для стабильной работы смесительного узла вам понадобятся:

1. Смесительный клапан, о котором мы поговорим ниже;
2. Насос, позволяющий контролировать давление воды (детальнее: «Как подобрать насос для теплого водяного пола – различия в деталях «);
3. Запорные и балансировочные клапаны;
4. Датчики: манометры и термоголовка с термометром;
5. Скапливающийся в системе воздух мешает стабильной работе, поэтому его нужно стравливать воздухоотводом.
6. Вам потребуются различные сантехнические соединители: тройники, фитинги и т.д.

Смесительные клапаны

Всего бывает два вида смесительных клапанов, которые устанавливаются в коллекторный узел для теплого пола: двухходовой и трёхходовой клапан. Они различаются принципом своей работы, о котором стоит рассказать подробнее.

Как работает двухходовой клапан:

1. Термоголовка с датчиком температуры замеряет нагрев теплоносителя, поступающего в контуры;
2. Если температура воды превышает норму, то термоголовка прикрывает клапан, чтобы уменьшит подачу горячей воды;
3. Если температура теплоносителя ниже необходимой, то клапан открывается и количество горячей воды в контуре возрастает.

Как видите, работа двухходового клапана заключается в контроле подачи горячей воды, тогда как обратка идёт постоянным потоком. Этот клапан имеет низкую пропускную способность, что обеспечивает плавный нагрев пола. Если помещение, в котором вы собираетесь установить тёплый пол, меньше 200 квадратных метров, то вы смело можете использовать именно этот смесительный клапан.

Стоит сделать отступление и дать совет: подключая смесительный клапан в распределительный коллектор для теплого пола, следует устанавливать его через разъёмную соединительную муфту, что позволит в будущем легко произвести замену, если клапан станет неисправен.

Работа трёхходового клапана:

1. Трёхходовой клапан одновременно балансирует обратку и горячую воду из котла внутри себя через байпас;
2. Внутри клапана находиться специальная заслонка, установленная перпендикулярно относительно трубы с горячей водой и обраткой;
3. Положение этой заслонки меняется, что и регулирует конечную температуру смешиваемого теплоносителя.

Такой клапан идеально подойдёт для больших отопительных систем, например, где используется сразу несколько отопительных контуров. Также они рекомендуются в том случае, если коллекторная группа для теплого пола способна автоматически регулировать температуру воды. Чтобы система работала автоматически, на клапан устанавливаются сервоприводы, управляющиеся погодными и температурными датчиками.

Трёхходовой клапан имеет два недостатка:

1. Изменение температуры пола происходит достаточно резко;
2. Из-за высокой пропускной способности регулировать температуру достаточно сложно, ведь даже небольшое изменение положения вентиля может привести к сильным перепадам температуры. Читайте также: «Как устроен смеситель для теплого пола и для чего он нужен «.

Стоит ли автоматизировать систему

Прежде всего стоит поговорить о погодных датчиках. Они позволяют настроить температуру теплоносителя, опираясь на температуру за окном вашего дома. Вы бы могли сделать это самостоятельно, однако заморозки приходят неожиданно, например, когда вы спите, поэтому утром в доме может значительно похолодать, именно в подобных ситуациях метеодатчики не позволят вам замёрзнуть.

Погодные датчики зачастую устанавливают с термодатчиками внутри помещения, которые смещают вентиль на 1/20 часть, если температура в доме ниже необходимой.

Сборка коллектора

Выбрав все детали для системы обогрева, можно приступать к сборке. Установить смеситель можно в наружном или внутреннем шкафу, однако помните, что в наружные шкафы можно уместить лишь систему шириной до 16 см.

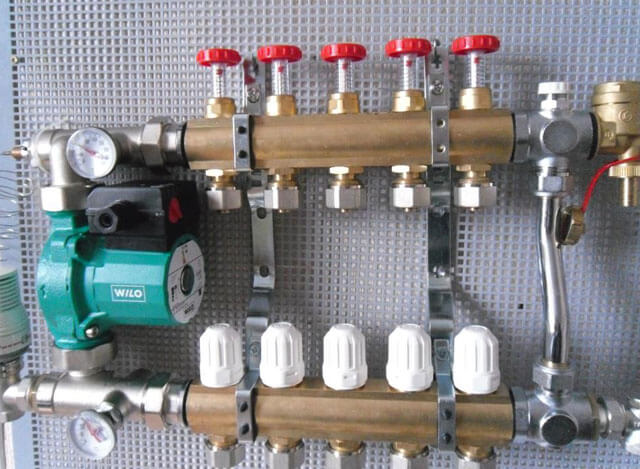

Схема коллектора теплого пола представлена на фото. Внимательно ознакомьтесь с ней и соберите свою систему по этой схеме.

Коллектор – необходимая вещь для обустройства отопительной системы в доме, напугать вас может только цена, однако подключение теплого пола к коллектору значительно уменьшит затраты на энергию для нагрева воды.

Схема подключения коллектора для теплого пола

Установка дополнительного или основного отопления посредством теплого пола становится популярной. Этот тип обогрева позволяет поддерживать комфортные температуры и экономить на потреблении энергосбережения. Теплый пол подразделяется на электрический и водяной тип. Второй обладает более гибкими характеристиками: демократичная цена, абсолютная безопасность и экономия энергопотребления в процессе эксплуатации. Именно этот тип обогрева полов предпочитают устанавливать в домах и квартирах.

Все чаще водяной тип отопления становится основным, так как распределение тепла намного эффективней, нежели чем у обогрева с помощью радиаторов. Происходит это за счет укладки теплоносителей по всей полезной площади помещения. Трубы прогревают бетонную стяжку, которая отлично держит тепло и отдает его в пространство.

Установка водяного теплого пола ничем не отличается от монтажа общей классической системы отопления. Предпочтительней считается подключение системы к автономному источнику подачи горячего теплоносителя – котла. Таким образом, будет возможность регулировать температуру воды и эффективность работы системы.

Теплые полы подразумевают, прежде всего, монтаж котла, распределительного коллектора и циркуляционного насоса. Без этих элементов пол работать не будет. Так что укладка труб под стяжку – это лишь начало основных работ по установке водяного пола. Разумеется, главным элементом системы отопления станет сам котел. Но без коллектора надобность котла отпадает. В связи с этим следует внимательно отнестись к установке и выбору распределительного узла.

Для чего нужен распределительный узел?

Распределительный узел необходим для смешения горячей и остывшей воды – это очень простое, но, по сути, верное определение задачи устройства. Это оборудование позволит регулировать температуру теплоносителя, соответственно, равномерно распределять тепло в помещении. Коллектор способствует более эффективному расходу энергоресурсов, за счет чего происходит экономия средств хозяина.

Распределительный узел, коллектор, часто сопровождается не только установкой гребенки, но и воздухоотводом, дренажным краном. Эти дополнительные элементы предотвратят скопление воздуха, что немаловажно в системе отопления. Установка коллектора и его составляющих позволит отключать теплоносители в определенных участках, когда это необходимо. Иными словами, распределительный узел – это сердце теплого водяного пола.

Составляющие распределительного узла

Коллекторное оборудование представляет собой сбор необходимых для функционирования системы деталей. Прежде всего, необходимо отвести специальное место для коллекторного шкафа. Обычно он находится посередине от всех контуров, то есть нужно установить ящик таким образом, чтобы все обогреватели находились на равном от него удалении. Устанавливается шкаф, металлическая коробка, и к нему подводятся трубы подачи и обратки.

Подача – это горячая вода, поступающая из котла. Обратка – это остывшая вода, поступающая из труб теплого пола. На эти элементы устанавливается специальная запорная арматура – вентиль. Делается это с помощью крепежа, называемого фитингом. Запорное устройство необходимо для того, чтобы можно было перекрыть поступление воды в случае необходимости.

Далее подключается сам коллектор, состоящий из двух гребенок, воздухоотвода, сливного крана, термодатчика и клапанов. Эта классическая схема составляющих коллекторного узла может дополняться автоматикой и другими электронными датчиками.

Монтаж коллектора

Собрать распределительный узел можно самостоятельно. Прежде всего, следует определиться с местоположением коллекторного шкафа, как уже было сказано выше. Сама конструкция обычно скрывается в углублениях – нишах. Они могут закрываться или оставаться открытыми, кому как удобней.

Как только этап заведения труб подачи и обратки закончен, их крепят к коллекторной составляющей. Это металлический элемент с ответвлениями и выходом с противоположной стороны. Обычно этот выход закрывается заглушкой, а вверху устанавливается воздухоотвод. Далее подводятся трубы контуров водяного пола и крепятся к системе коллектора фитингами.

Важно понимать, что длина теплоносителей должна быть более-менее одинаковой, иначе пострадает эффективность работы системы. Если один контур намного превосходит по длине другой, придется устанавливать на их выходы отдельный термодатчик и насосное оборудование.

Сборка узла подразумевает установку трехходовых клапанов, ответственных за смешивание теплоносителей. Для того чтобы регулировка температуры происходила автоматически, устанавливают специальные датчики. Принцип их работы довольно прост. При достижении порога заданной температуры, установленные клапаны закрывают ход теплоносителя. Таким простым образом осуществляется регулировка.

Схема подключения коллектора с элементами автоматики

Разумеется, возможность установки определенной температуры и, соответственно, эффективной работы системы предполагает сбор весьма сложного коллектора. В него будут входить группы автоматики и электроники, что усложняет процесс монтажа и бьет по карману.

Однако результат от автоматизированного оборудования будет радовать возможностью дальнейшей экономии на отоплении. Если требуется отапливать только одну комнату, можно приобрести самый простой и несложный в установке коллекторный узел. Минусом такого устройства является его неспособность к регулировке температуры. В остальном собрать коллектор для теплого пола своими руками возможно.

Виды распределительного узла

Большое значение имеет вид коллекторной системы. Она зависит от количества контуров, строительной конструкции и бюджета. Принято разделять сложные механизмы и простые. Последние устанавливаются для одного, максимум двух контуров. Они просты в установке и состоят из необходимых элементов, ответственных за смешивание теплоносителей.

Сложные механизмы оснащены автоматикой и электроникой. Они рассчитаны на обслуживание нескольких контуров и подразумевают регулировку температуры рабочей жидкости.

Немаловажным является и материал, из которого изготавливается коллектор. Самыми популярными и распространенными являются следующие материалы:

• Латунные установки пользуются большим спросом, несмотря на их немалую стоимость. Объясняется это тем, что латунь обладает такими характеристиками, как долговечность, надежность и способность выдерживать высокое давление. Такой механизм подходит для всех типов труб.
• Медное оборудование известно своей способностью выдерживать максимально высокие температуры и давление. Если латунь держит давление до 14 атмосфер, то медь до 30 бар. Эта характеристика позволяет использовать медный коллектор для теплоносителей, где в качестве рабочей жидкости выступает не вода, а масло.
• Коллекторные узлы из нержавеющей стали применяются чаще всего, так как обладают демократичной ценовой политикой и положительными характеристиками. Коллектор для теплого пола из нержавейки – самое лучшее и подходящее решение.

Установка распределительного узла зависит от количества контуров, типа помещения и, разумеется, бюджета хозяина. Монтаж коллектора не представляет ничего сложного. Главное, правильно рассчитать температуру пола и установить все необходимые и важные элементы механизма.

(нет голосов, будьте первым)

Схема и монтаж коллектора теплого водяного пола

При утеплении квартиры все чаще владельцы применяют так называемый теплый пол. Такую систему можно установить как в одном из помещений квартиры, так и по всей ее площади. Это устройство состоит из труб, коллектора и насоса. В этой статье предлагаем вам устройство и схему водяного пола, и инструкцию по правильному монтажу его смесительного узла – коллектора. Рассмотрим вначале отдельные части системы, а затем перейдем к ее полной схеме.

Рисунок 1. Последовательная схема соединения.

Для чего нужен смеситель (коллектор) для водяного пола

При ближайшем рассмотрении этот важный узел системы представляет собой группу из нескольких труб, собранных в определенную схему и предназначенных для объединения разных потоков теплоносителя в один. На практике применяются три варианта соединения:

• последовательная схема;
• применение параллельных ветвей смешивания;
• комбинированный тип соединения.

Рисунок 2. Параллельная схема соединения.

Первый вариант устройства применяется чаще остальных, так как у него повышенная производительность, а потребитель получает максимум тепла от работы системы в таком соединении. Рисунок 1.

При параллельной схеме из-за разделения ветвей теплоносителя происходит потеря части тепловой энергии. Рисунок 2. Идущий к потребителю расход непостоянен, но при таком включении можно применить двухходовой клапан, что позволит ввести в схему регулирующий элемент.

Если используется комбинированное включение, то можно переключать систему из параллельного варианта в последовательный тип и наоборот.

Сама сборочная схема коллектора делится на следующие разновидности:

• различные клапаны, установленные на ветках системы (обратной и подающей); они бывают регулировочными, трехходовыми и выполняющими смесительные функции;
• циркуляционный насосный агрегат;
• трубопроводы в виде тройников;
• различное оборудование для автоматического регулирования.

Общая схема работы системы такова:

• насос прокачивает воду, пока температура ее нагрева не достигнет заданной величины;
• клапаны по сигналу автоматики перекрывают теплоносителю возможность продвижения по трубам;
• после падения температуры воды до минимального заданного уровня клапаны открываются, и насос начинает новый цикл.

Для крупных систем водяного пола кроме основного коллектора используется дополнительный смеситель, подключаемый к отопительным радиаторам. Применяются различные схемы соединения коллектора с остальными элементами системы:

Рисунок 3. Устройство циркулярного насоса с термостатом.

1. Использование трехходового клапана вместо насоса, если есть возможность циркуляции естественным путем. Этот элемент устанавливается на выходе из коллектора. Смеситель одной своей стороной включен в котел, а со второго конца он соединяется через разветвление к сливному крану. Там же устанавливают и воздушный клапан.
2. При небольшом напоре воды устанавливают циркуляционный насос. Рисунок 3. Он должен быть оснащен термостатом.

Типовая схема подключения теплого пола приведена ниже. Рисунок 4.

Как правильно выбрать коллектор для водяного теплого пола

Выбор модели данного вида оборудования зависит от места расположения и схемы монтажа теплого пола, что оказывает решающее влияние на степень безопасности системы и на цену продукта. В коллекторе одновременно находятся потоки теплоносителя с различным уровнем нагрева, что делает эту главную часть водяного пола достаточно уязвимой. Для того чтобы он успешно справлялся со своей работай надо подобрать этот узел, сделанный из высококачественного материала. Большое значение имеет и правильная сборка схемы теплого пола. Шкаф коллектора может выглядеть как металлический ящик и как специальная конструкция для облегчения монтажных работ.

Сам смеситель выполняется обычно из латуни, хотя есть модели из нержавеющей стали. Цена изделия в основном зависит от его комплектности: продаются как простейшие варианты, так и оснащенные сливными вентилями и различными датчиками, узлами терморегулирования, термометрами. Рисунок 5.

Рисунок 4. Схема типового подключения теплого пола.

Те же условия по качеству и надежности элементов должны выполняться и для подбора остальных узлов системы – насоса, терморегулирующей аппаратуры.

При монтаже нескольких контуров отопления желательно на каждом из них установить терморегуляторы в виде «гребенок» и датчиков расхода. В комплект такого коллектора обязательно должен входить смесительный кран, воздушное отводное устройство, термозонд.

Если коллектор обслуживает несколько контуров, то длина петли каждого не должна превышать 115-118 м.

При эксплуатации теплого пола в маленьком по площади помещении можно использовать коллектор, сделанный из пластика, с простейшей системой регулировки температуры.

Где должен располагаться коллектор водяного теплого пола

Перед установкой смесителя водяного пола производится монтаж открытого или запираемого металлического шкафа (размеры его приблизительно таковы – 0,5 * 0,5 м, глубина до 16 см).

Место для него выбирается из таких соображений:

Рисунок 5. Устройство смесителя.

• при наличии нескольких веток в системе шкаф ставят между ними, вблизи магистральных труб;
• если контур один, то местонахождения смесителя не имеет большого значения.

При монтаже водного коллектора особое внимание уделите местам крепежа терморегулирующей аппаратуры и наличию дополнительного источника электрической энергии (для блоков питания). После установки шкафа к коллектору подсоединяют подводящую и выходную трубы через переходники или с использованием фитингов. Между водопроводной трубой и коллектором устанавливают запорный вентиль (на случай проведения ремонтных работ). На противоположном конце монтируется запорный кран.

Примерная инструкция сборки коллекторной водяной схемы теплого пола

Работы выполняются после установки шкафа со смесителем и подключения его к трубам водопровода. Они проводятся в таком порядке:

• очищают и выравнивают поверхность основания и проверяют перепады высот на нем – если они менее 10 мм, то приступают к укладке теплого пола, в противном случае проводят выравнивают основание при помощи стяжки;
• укладывается гидроизоляция;
• по периметру стен помещения крепят демпферную ленту на высоту укладываемого теплого пола;
• производят укладку теплоизоляции (толщина 12-45 мм);
• армирование прокладываемых труб осуществляют при помощи металлической сетки с ячейками 140-180 мм;
• начинается укладка водяного пола – производится подсоединение труб к выходу водяного коллектора и закрепление их на ячейках сетки;
• проверка работоспособности системы;
• заливка стяжки на теплый пол.

Используемые при работах материалы и инструменты:

1. Шкаф коллектора.
2. Трубы.
3. Сантехническая арматура (вентили, клапаны и т.д.).
4. Терморегулирующая система.
5. Цемент, песок.
6. Строительный уровень, рулетка, шпатель.
7. Металлическая сетка.
8. Гидроизоляция и демпферная лента.

Приведенные выше схемы смесителя (коллектора) водяного пола можно собрать и самостоятельно, если вы до начала этих работ приобрели все нужные детали для прокладки теплого пола.
