Расчет трубы для теплого пола

Расчет длины трубы для теплого пола

Одним из условий комфортного проживания в частном доме является наличие качественной отопительной системы. Чтобы достичь равномерного обогрева всех без исключения помещений, владельцы предпочитают устанавливать теплый водяной пол.

Конструкция проста в монтаже и достаточно практична в эксплуатации, а значит, с ее установкой можно справиться самостоятельно. Для того, чтобы оборудование работало эффективно и не возникало сбоев и неполадок, необходимо тщательно подойти к вопросу расчета трубы для теплого пола.

Все расчеты можно проводить с помощью специалиста или же воспользоваться представленными ниже рекомендациями.

Каким способом установить теплый пол?

Современный рынок предлагает огромный ассортимент труб для пола. Все они отличаются по длине, диаметру, а также форме. Чтобы все измерения были максимально точными, необходимо разобраться в схеме данной конструкции.

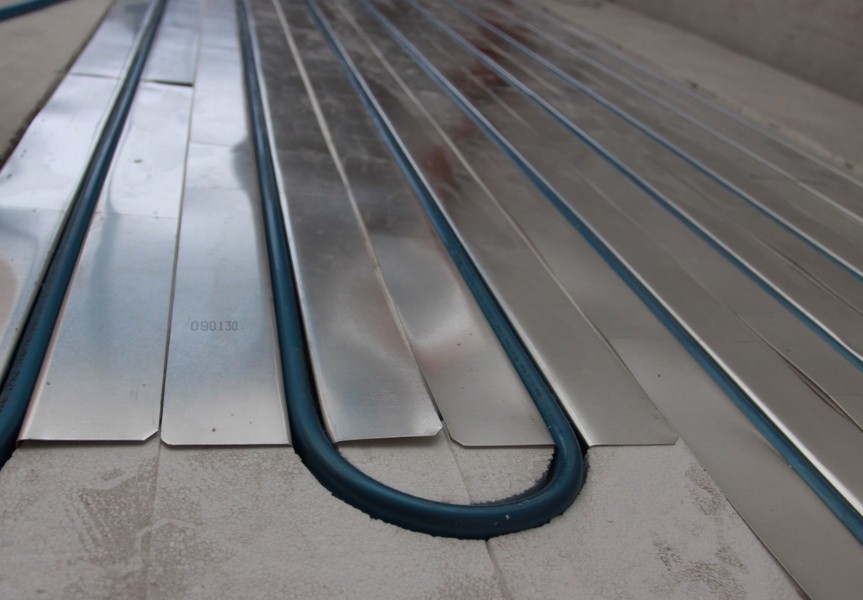

Наиболее популярными способами укладки являются: настильный и бетонный. В первом случае, пол представляет собой настил из полистирола или другого материала. Его преимущество заключается в быстром монтаже, так как он не предполагает заливки и дальнейшего высыхания.

Что же касается бетонного варианта, то он предполагает наличие стяжки, на нанесение и высыхание которой требуется большое количество времени. Трубы в данном случае монтируются по контуру. Стоимость приобретения труб напрямую зависит от выбранного вами материала.

Определяем длину трубы для теплого пола?

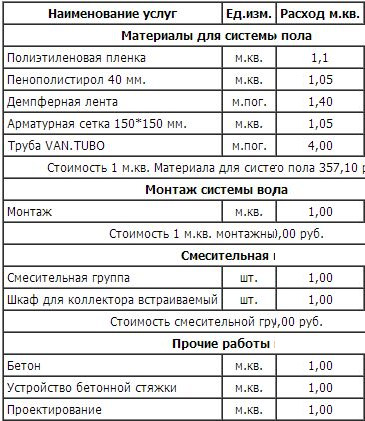

Прежде чем установить конструкцию следует точно подсчитать количество комплектующих материалов, в том числе и труб. Вначале, нужно разделить помещение на равноценные квадраты. Это легко провести при помощи миллиметровой бумаги. При нанесении чертежа не забывайте учитывать правильный масштаб.

Количество полученных квадратов будет напрямую зависеть не только от площади помещения, но и его геометрии.

При монтаже теплого пола длина одной трубы не должна превышать отметку в 120 м. И на это есть ряд объективных причин:

• теплоноситель, находясь в контуре, в процессе эксплуатации может влиять на стяжку и при неправильном монтаже повредить ее;
• разница температурного режима может повредить покрытие пола (паркет, линолеум и т.д.);
• распределяя поверхность на несколько зон, вы способствуете равномерному и эффективному размещению тепла и соответственно, самой воды.

Способы установки труб для теплого водяного пола

После разделения пространства на равные части, нужно спланировать способ укладки контура. всего выделяют несколько видов форм:

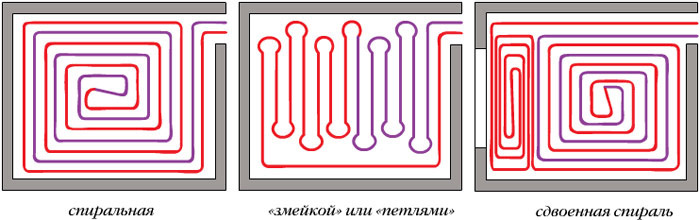

1. змейкой;
2. двойной змейкой (использование в монтаже двух труб);
3. улиткой (укладка происходит к центру с помощью двойного изгиба);
4. угловой змейкой (с угла комнаты выходят трубы).

В зависимости от выбранной формы укладки, следует рассчитать количество труб для теплого пола.

Укладка пола улиткой пользуется популярностью в больших по площади комнатах стандартной формы (в виде прямоугольника или квадрата). Так вы обеспечите распространение тепла по всему помещению.

Для длинной небольшой комнаты оптимальной станет расположение пола в виде змейки.

Расчет шага укладки теплого пола

При монтировке отопительной системы, нужно соблюдать определенный интервал между трубами. Этот показатель называется шагом и чем меньше его значение, тем больше понадобиться длина контура.

Оптимальный шаг считается с эффективным использованием трубы, при этом жильцы не должны чувствовать разницу между отдельными участками пола в помещении.

Ближе к краю шаг должен соответствовать 10 см, а ближе к центру с приблизительной разницей 5 см в большую сторону.

Чтобы быстро рассчитать необходимую длину в зависимости от выбранного шага, воспользуйтесь расчетными данными из таблицы.

Расход трубы на 1 м2, м.п.

Максимальное значение шага не должно превышать интервал в 30 см, ведь не будет обеспечиваться необходимый уровень обогрева поверхности.

Расчет длины трубы для теплого водяного пола

Есть множество способов расчета длины контура, но наиболее простым является использование усредненного значения, которое составляет 5 м погонных изделия на 1 м 2 площади.

В этом случае шаг будет составлять оптимальное значение – 20 см. А быстро определить длину можно посредством формулы:

L – необходимая длина трубы;

S – полезная площадь помещения;

N – шаг укладки труб;

1,1 – достаточный запас труб на подключение и повороты.

Кроме того, к полученному значению также необходимо прибавить расстояние от коллектора до пола.

Определяем длину контура для теплого пола

Как говорилось выше, кроме рассмотренных значений нужно учитывать диаметр труб, а также материал, из которого они изготовлены.

Если вы остановили выбор на металлопластиковой конструкции, то при диаметре в 16 дюймов, общая длина отопительного контура должна быть менее 100 м. Идеальной, с точки зрения подобной схемы, является труба от 75 до 80 м.

Полиэтиленовые изделия с диаметром 18 мм, не должны превышать 120 м, но фактически значение варьируется в диапазоне от 90 до 100 м.

Лучшим выбором для приобретения станут металлопластиковые конструкции, которые отличаются высокой эффективностью и долговечностью эксплуатации.
