Подключение теплых полов к отоплению
Теплый пол как вид отопительной системы
Теплым полом называется система отопления, в которой нагревательные элементы (источники тепла) расположены на уровне пола, а, точнее, вмонтированы в его поверхность. В зависимости от вида используемых нагревательных элементов теплый пол бывает:
электрическим: на базовую поверхность пола укладываются пленочные нагревательные элементы, поверх которых помещается напольное покрытие
водяным: на базовую поверхность пола укладываются трубы, по которым движется теплоноситель, заливаемые затем бетонной стяжкой.
В классическом варианте водяные теплые полы заливаются бетонной стяжкой. При этом создаются идеальные условия для передачи тепла от труб с теплоносителем поверхности пола. Теплопроводность бетона практически равна теплопроводности стали, в результате чего тепло равномерно распределяется по всей поверхности пола, а затем излучением передается в окружающее пространство.
При использовании теплого пола наиболее нагретой поверхностью является поверхность пола. Именно здесь сосредоточена большая часть тепла. Для сравнения в обычной отопительной системе зона самой высокой температуры в помещении находится под потолком.
Еще одно преимущество теплого пола состоит в том, что для его эффективной работы можно использовать теплоноситель, нагретый до температуры 35-45 С. Большая температура просто не нужна. Для ощущения комфорта достаточно нагреть поверхность пола до 30 С. При этом общая температура в помещении, измеренная на расстоянии 1 м и выше от уровня пола, может быть ниже отметки, при которой обычно создается ощущение комфорта, на несколько градусов.
Это значит, что с теплым полом можно экономить на отоплении, получая при этом привычный уровень комфорта в доме.
Решили сделать в доме теплые полы? Читайте об основных особенностях их монтажа и подключения!
Все начинается с расчета
В устройстве теплого пола можно выделить две основные составляющие: собственно пол, на который укладываются трубы с теплоносителем и распределительный узел, через который происходит подключение к отопительной системе.
Эффективность работы теплого пола как отопительной системы зависит от его теплоотдачи, в свою очередь определяемой количеством тепловой энергии, поступающей от котла. Здесь зависимость простая: чем больше длина труб, тем большее количество тепла они передадут поверхности бетонного пола.
Определить оптимальную длину труб можно с помощью расчета. Проще всего воспользоваться специальным онлайн-калькулятором для расчета теплого пола. Если теплый пол используется в качестве вспомогательной системы отопления, онлайн-калькулятора может быть вполне достаточно. Если речь идет об основном отоплении, расчеты придется делать со специалистами. Определившись с длиной труб, можно переходить к подготовке поверхности пола к монтажным работам.
Подготовка основания для теплого пола
Поверхность пола перед укладкой труб очищается от строительного мусора. При необходимости ее выравнивают, делая бетонную стяжку. Идеально ровное основание для теплого пола не нужно, но и больших перепадов по высоте, из-за которых высота заливки труб может быть различной, также не должно быть.
На подготовленное основание укладывается слой гидроизоляционной пленки. Делается это для того, чтобы исключить поступление влаги с нижнего уровня, находящегося под полом, что особенно важно для помещений, находящихся на первом этаже. Для компенсации температурного расширения бетонной стяжки по периметры комнаты проклеивается демпферная лента, ширина которой должна быть достаточной для перекрытия слоя бетона и слоя теплоизоляционного материала. Как правило, демпферной ленты шириной 12-15 см вполне достаточно.
Поток тепла должен идти вверх, в помещение, поэтому на слой гидроизоляционной пленки укладывают слой теплоизоляции, вид и толщина которой подбираются в зависимости от конкретных условий. Чаще всего для утепления пола используют каменную вату высокой плотности или экструзионный пенополистирол, демонстрирующий хорошие эксплуатационные характеристики при заливке бетоном. При этом для влажных помещений предпочтение отдается не каменной вате, способной впитывать влагу и терять свои теплоизоляционные свойства, а пенопласту или экструзионному пенополистиролу.
Толщина теплоизоляционного слоя подбирается в зависимости от конкретных условий эксплуатации: для пола над отапливаемыми помещениями достаточно 20 мм, а для пола над грунтом 200 мм и более.
На подготовленную поверхность пола укладывают слой армирующей сетки, на которую уже помещают трубы отопления.
Расположение труб на поверхности базового основания
Для обеспечения равномерного прогрева пола трубы укладывают несколькими контурами, длина каждого из которых не должна превышать 70-90 м. Оптимальной считается длина контура, равная 50 м.
Трубы обязательно чередуют, в зависимости от направления движения теплоносителя. Дело в том, что горячая вода при удалении от котла остывает, теряя часть своей тепловой энергии. Это значит, что вначале труба всегда горячее, чем в конце движения теплоносителя. Чем длиннее труба, тем заметнее разница температуры.
При параллельной укладке труб с одинаковым направлением движения теплоносителя слишком велика вероятность перегрева пола в одной его части и недостаточного прогрева в другой части помещения. Чтобы этого не произошло, вначале на поверхности пола рисуется (например, мелом) схема укладки труб с отметкой начала и окончания движения теплоносителя, а затем уже укладываются трубы отопления.
Для обеспечения равномерного прогрева пола шаг укладки (расстояние между соседними трубами или их участками) делают от 70 до 350 мм, в зависимости от потребности тепла и температуры теплоносителя. Схема укладки может быть любой: главное, чтобы не было слишком резких перегибов, создающих дополнительное сопротивление движению теплоносителя. Для небольших помещений предпочтительнее схема укладки труб по спирали, тогда как для просторных помещений трубы удобнее располагать змейкой.
В местах наибольших тепловых потерь (в зоне окон и дверей) стараются расположить наиболее горячие участки труб. От стен делают отступ не менее 70 мм.
Трубы из полимерных материалов, используемые для теплого пола, легче песчано-цементной смеси, используемой для заливки пола. Для предотвращения «всплытия» их крепят клипсами к армирующей сетке. Крепежные элементы располагают на расстоянии не менее одного метра друг от друга.
Уложенные контуры труб (их может быть любое количество), подключают к коллектору.
Коллектор в системе отопления «теплый пол»
Основными элементами подключения теплого пола, как и любого другого прибора отопления, являются:
подача-труба с горячим теплоносителем, идущая от котла
обратка-труба обратного трубопровода, по которой остывший теплоноситель возвращается к котлу
Если теплый пол состоит из одного контура (одной трубы), достаточно один ее конец подключить к подаче, а второй к обратке. Если контуров несколько, используется коллектор, соответственно на 2 и более подключения.
При монтаже коллектора и включении его в отопительную систему дома на подачу и обратку устанавливается запорная арматура. Делается это на случай отключения теплого пола, и проведения его ремонта. Для сброса воздуха из системы «теплый пол» на коллектор устанавливается автоматический воздухоотводчик.

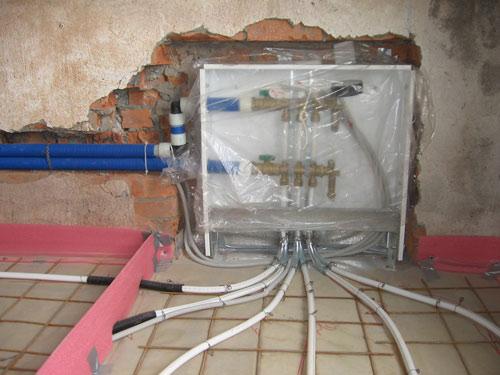

Для удобства использования, коллектор помещают в нишу в стене или в коллекторный шкаф. Располагают его практически на уровне пола или в непосредственной близости к нему.
Пуск и наладка теплых полов
Пол в сборе обязательно испытывают в условиях максимальной нагрузки в течение не менее 3-4 часов. Если при этом н в отопительной системе нет падения давления, монтаж можно считать законченным. заливку пола бетоном производят только после испытания теплого пола под нагрезкой.
Видео инструкция — Монтаж и подключение теплых полов к отоплению
Схемы подключения теплых полов к системе отопления
Теплый водяной способ обогрева пользуется большой популярностью для обеспечения дополнительного или основного отопления. Он не требует больших затрат в эксплуатации и является безопасным типом отопления в отличие, например, от электрического. При использовании этого вида обогрева тепло распределяется равномерно, что повышает эффективность использования энергоресурса.
Теплый водяной пол можно подключать как к центральной системе отопления, так и к автономному котлу любого типа. Врезка к общему обогреву требует дополнительного согласования установки теплого пола с администрацией жилищной компании. Такое подключение может послужить спаду гидравлического давления и температуры в соседних квартирах. В связи с этим возникает необходимость согласования подсоединения. Автономная система подключения теплого пола не подразумевает подобных сложностей.
Схема подключения контуров к отоплению зависит от укладки труб водяного основания, финишного покрытия и вида основного энергоресурса – центральное отопление или свой котел.
Установка и типы подключения
Способ подсоединения теплого пола подразумевает наличие котла, насоса и распределительного узла. Нагревательный котел служит основным источником горячей воды. Основной теплоноситель поступает в распределительную группу, где смешивается с обратным потоком – остывшей водой из контура. Движение рабочей жидкости осуществляется с помощью циркуляционного насоса.
Распределительный узел содержит коллекторную группу, в которую входят термодатчики, воздухоотвод, дренажный кран и сенсорные клапаны. Все эти элементы осуществляют автоматизацию температурного режима. Например, превышение порога заданной температуры становится сигналом для термодатчика. Он перекрывает клапан и останавливает поток теплоносителя. Вода циркулирует по малому кругу теплого основания и не смешивается с горячим потоком до достижения заданных температур.
Немаловажным моментом считается расчет общей теплоотдачи водяного пола, так как эти показатели станут решающими при регулировке производительности котла. К общей сумме необходимо добавлять 20% — это и будет коэффициент производительности основного энергоресурса.
Если планируется подключать большие площади с несколькими контурами, необходимо устанавливать дополнительные коллекторные группы и насосы. Схемы подключения варьируются в зависимости от типа установки, ее сложностью и степенью оснащения автоматикой.
Классическая схема подключения к автономному котлу
Схема предполагает подсоединение котла к распределительному узлу, который далее подсоединяется к коллекторной группе. Трубы подачи и обратки монтируются с помощью специальных компрессионных элементов – фитингов. На них устанавливаются запорные краны для того, чтобы была возможность перекрытия потоков в случае необходимости. На входе труб в распределительную систему стоит термоклапан, который управляется встроенным сенсорным датчиком.
Между трубами подачи и обратки должен присутствовать балансировочный клапан. Он нужен для того, чтобы поток циркулировал по малому кругу в случае перекрытия клапаном основного потока горячей жидкости. На пути к коллектору устанавливается циркуляционный насос, необходимый для движения воды. Без него система, включающая не один контур, не будет эффективно функционировать.
На входе в коллекторную группу устанавливается термостат, обеспечивающий регулировку заданных температур. Именно он отключает поток горячей воды, если порог заданных параметров превышается. Затем трубы подачи и обратки подключаются к самому коллектору, где должны присутствовать клапаны электропривода. Их наличие делает возможным установку термостата в комнатах, с помощью которого осуществляется контроль температур теплого основания.
Устройству задается температурный режим, который поддерживается клапанами электропривода. Именно этот этап и позволяет экономить на энергопотреблении. В связи с этим важно приобретать коллекторную группу с подобными клапанами, иначе суть эффективного и экономичного отопления потеряется.
Подключение к центральной системе отопления
Эта схема завязки требует согласованности с компанией, обслуживающей многоэтажный дом. Уладив все формальности, можно начинать производить расчеты и разрабатывать схему. Обычно в домах имеется две общей трубы, обратка и подача. Такая организация общего отопления не составит труда при врезании к общему узлу.
Если дом старый, то, скорее всего, будет только один стояк. В этом случае необходимо организовать дополнительный сектор с обратным потоком жидкости. Следует помнить, что оптимальная температура потока должна составлять 50-55°.
Схема подключения к центральному отоплению подразумевает установку распределительного узла, коллектора, циркуляционного насоса, трехходового клапана и терморегулирующие датчики. Ключевую роль играет способ смешения потоков в коллекторном узле и его способность поддерживать заданные параметры.
Трехходовой кран и термодатчики несут ответственность именно за эти задачи. Как только температурный порог повышается, термостат дает команду клапану о перекрытии основного потока теплоносителя. Таким образом, регулируется степень нагрева поверхности теплого пола.
При подсоединении труб контуров необходимо внимательно установить фитинги, так как от этого будет зависеть работоспособность системы и ее гидравлическое давление. Правильное подсоединение труб не приведет к утечкам в местах креплений. Немаловажным считается грамотный подбор труб водяного основания. Их диаметр должен варьироваться в пределах от 12-20 мм.
Материал теплоносителей также имеет значение, он должен быть гибким. Самым надежным и широко используемым считается сшитый полиэтилен. С ним легче работать, меньше шансов на механические повреждения при подключении самой укладки.
Подключив теплый водяной пол к системе отопления, следует провести пробный запуск рабочей жидкости на предмет выявления утечек. Затем мощность потока увеличивается и отслеживается уровень поддержания гидравлического давления. Если оно не держится в заданных параметрах, следует искать причину. Проверка конструкции осуществляется до того, как трубы водяного основания залиты бетонной стяжкой.
Если заданные параметры не меняются на протяжении теста, термодатчики не дают сбои и все показатели в норме, можно заливать пол. Как только основание завершено, стяжка полностью высохла, можно включать дополнительное отопление. Следует учитывать, что, прогрев основания может занять более двух дней в зависимости от обогреваемой площади. В связи с этим не стоит пугаться, если пол будет прохладным в течение суток и более.
Схема подключения определяется в зависимости от котла, конструкции дома и способа укладки основания. Опираясь на произведенные подсчеты мощности установки и ее типа, можно смело устанавливать и подключать систему отопления.
Главным моментом в схемах является следование классического способа подсоединения с соблюдением всех правил крепления и порядка установки. В этом случае дополнительное отопление не будет давать сбоев и порадует своим комфортом.
Схема подключения теплого пола к системе отопления: советы и правила монтажа
Твердая и холодная поверхность пола вызывает у жильцов дома определенный дискомфорт в зимнее время года, ведь даже при условии работы котла на максимальную мощность, пол никогда не прогреется до нормальной температуры. Такое явление обусловлено устройством традиционной системы отопления, которая подразумевает нагрев воздуха в помещении с использованием настенных радиаторов. Так как поверхность пола значительно более плотная и массивная, нежели воздушная масса в комнате, то в результате пол никогда не достигает температуры, заданной пользователем на термостате.
Решение проблемы с помощью системы водяного пола
Чтобы решить эту проблему, собственник может использовать газовые трехконтурные котлы отопления, предназначенные для прогрева пола, или же спроектировать теплый пол водяной от центрального отопления, а затем наслаждаться комфортом и оптимальным микроклиматом даже в лютые стужи. Среди многих вариантов обогрева дома, подключение водяного теплого пола к системе отопления может стать оптимальным выбором.
Эта система отопления довольно эффективна с экономической точки зрения, удобна в эксплуатации, безопасна, бесшумна в работе и ненавязчива. Владелец дома может настроить подходящий режим прогрева пола и получить равномерный источник тепла для отопления всего помещения. Однако для того, чтобы система работала лучшим образом, у собственника на руках должна быть схема отопления с теплыми полами, составленная грамотными инженерами.
Только после проведения ряда расчетов и измерений, можно подобрать оптимальный вариант подключения теплых полов с учетом индивидуальных особенностей дома. После монтажа системы владелец сможет экономить деньги на оплате коммунальных услуг, и продолжительное время использовать в доме эффективный и надежный источник тепла.
Выбор схемы подключения
Перед тем, как производить подключение теплого пола к системе отопления, важно выбрать оптимальную схему монтажа. Она зависит от потребностей владельца в отопительных приборах и конструктивных особенностей дома. В частности, конструкция водяного теплого пола зависит от площади и формы помещения, его планировки и деления на зоны, схемы расстановки мебели и бытовых приборов, а также от наличия в комнате наружных стен, пропускающих вовнутрь дома холод с улицы.
Наиболее распространенные схемы подключения предполагают спиралевидную укладку труб.
Однако, если необходимо сконструировать водяной пол своими руками в больших комнатах, то можно выбрать вариант укладки труб в виде петель или змейки. В независимости от выбранной схемы, для проведения работ по подключению мастеру потребуется купить гребенку для отопления, коллектор, циркуляционный насос. фитинги, шаровые клапаны, трубы, распределитель отопления и прочее оборудование.
Схема монтажа с использованием системы отопления
Гидравлические теплые полы, подключенные к системе отопления, могут использоваться для обогрева всего дома, однако такой вариант приемлем лишь для частных домов, не зависящих от централизованного отопления. Желающим установить теплый пол в квартире от центрального отопления следует понимать, что такой вариант нецелесообразен по ряду причин. Среди них возможность гидроударов, низкое качество теплоносителя, высокое сопротивление воды в трубах, скачки температуры и пр.
В тоже время, жителям частных домов и владельцам квартир с проектами автономного обогрева сделать полноценный теплый пол от отопления своими руками не так сложно, главное придерживаться правильного порядка действий.
Перед тем, как делать теплый пол от отопления, стоит подобрать и обустроить смесительный узел.
Данный элемент предназначен для регулирования температуры теплоносителя, поскольку слишком горячая вода, предназначенная для настенных радиаторов, в системе теплого пола является недопустимой. Смесительный узел понижает температуру до приемлемых значений, которые составляют 35-40 градусов.
Сама схема подключения теплого пола к системе отопления имеет следующий характер. В строгой последовательности к системе отопления на подачу сперва подключается циркуляционный насос, затем датчик температур и в заключение трехходовой смесительный клапан. В свою очередь, на обратку устанавливается еще один клапан, выход которого соединен с трубой подачи охлажденного теплоносителя, циркулирующего по контуру к смесительному клапану.
После того, как схема собрана, теплоноситель будет циркулировать по контуру теплого пола в следующей последовательности. Сначала циркуляционный насос подает воду в систему теплых полов, затем теплоноситель охлаждается трехходовым клапаном, после чего проходит по всему контуру и возвращается на обратку.
Схема коллекторного подключения
Можно подключить теплый пол от котла отопления и другим методом. Для этого потребуется коллектор и гребенка. Схема подключения предельно проста и подразумевает всего несколько этапов. На первом этапе потребуется гребенка для отопления цена которой зависит от модели. С ее помощью производится соединение труб греющих контуров с коллектором. А второй этап состоит в подключении коллектора к отопительному котлу. Однако для того, чтобы схема работала с максимальной отдачей, в процессе монтажа необходимо придерживаться некоторых нюансов.
В частности, важно проследить за правильностью монтажа коллектора. Он должен быть установлен с расчетом того, что в дальнейшем трубы отопления можно будет подвести и подключить максимально удобно. Конструкция коллектора для большей функциональности системы должна включать в себя перечисленные ниже элементы:
Для удобства настроек и контроля показателей работы системы, коллектор может быть дополнительно оборудован термостатическими приборами, регулирующими уровень прогрева теплоносителя, циркулирующего в контуре.
Принятие окончательного решения
После изучения всех нюансов, собственник, желающий установить теплый пол отопления схема которого будет подобрана в соответствии с индивидуальными особенностями здания, может приступать к непосредственному монтажу отопительных приборов. К их подбору также важно предъявлять особые требования, в частности качественные системы трубопроводов, долговечные модели циркуляционных насосов и износостойкие элементы трубной арматуры, используемые при монтаже теплых полов, станут залогом надежной и бесперебойной работы системы отопления.
При правильном выборе системы труб и схемы их подключения, в доме всегда будет сохраняться комфортный температурный режим и здоровый микроклимат, а собственник дома сможет с легкостью настраивать систему на наиболее приемлемый режим работы.
