Пленочные теплые полы под линолеум

Как уложить инфракрасный теплый пол под линолеум

Выбирая на пол линолеум, задаются вопросом, а можно ли теплый пол под линолеум укладывать? Существуют разные способы, как выполнить полы с подогревом под линолеум. Технология установки водяного или электропола включает в себя этап заливки нагревательных элементов цементно-песчаной стяжкой, однако это не во всех случаях возможно. Если выбрать инфракрасный пленочный теплый пол под линолеум, то данный этап выполнять не требуется.

Причины выбора инфракрасной пленки

По каким же причинам инфракрасный теплый пол под линолеум лучше других видов теплых полов? Главная причина кроется в особенностях покрытия. Линолеум должен прогреваться равномерно по всей поверхности, при этом температура нагрева не должна быть выше разрешенной. Выбирать теплый пол следует мощностью до 150 Вт/м 2.

Использование нагревательных элементов такой мощности позволит избежать некоторых проблем:

• вздутие и отслоение от основы;
• возникновение пятен и изменение оттенка;
• выделение опасных химических веществ, таких как фенол, формальдегид, бензол;
• размягчение винилового слоя и возможность появления разрывов.

В многоквартирном доме водяные теплые полы как правило не используют. Чаще всего выбираются пленочные виды теплых полов. В пользу такого пола говорит и его относительно невысокая цена: от 350 рублей за 1 погонный метр шириной 0,5 м. Существуют и размеры больше, соответственно цена на них будет выше, однако под линолеум такой ширины будет достаточно (подробнее: «Инфракрасная пленка для теплого пола – принцип работы и схема монтажа «).

Для безошибочного расчета и подсоединения инфракрасного теплого пола стоит нанять квалифицированного электрика. А в остальном можно выполнить теплый пол своими руками электрический под линолеум, тем самым сэкономив.

Что потребуется для установки

Для укладки такого теплого пола необходимы приведенные ниже материалы и инструменты:

• инфракрасная термопленка;
• контактные зажимы и изоляция;
• электрическая проводка;
• термостат и датчик температуры;
• теплоотражающий материал;
• полиэтиленовая пленка;
• фанера;
• двухсторонний скотч;
• нож;
• ножницы;
• пассатижи;
• отвертка.

Работы по укладке

Выполняется укладка теплого пола под линолеум по следующей технологии:

• Заранее необходимо выбрать место под установку термостата и нагревательной фольги.
• Поверхность очищается от всевозможных загрязнений. Затем, если в этом есть необходимость, основа выравнивается.
• Далее на пол укладывается теплоотражающий материал и фиксируется к поверхности при помощи двухстороннего скотча. Вся поверхность должна быть закрыта без образования щелей, но укладывать материал внахлест нельзя. Полосы материала скрепляются между собой скотчем.
• Термопленка разрезается на листы необходимого размера по специальным линиям разреза. Размеры могут быть 20 см — 8 м. Для экономии на материале листы лучше располагать так, чтобы они были большей длины.
• Затем пленочный теплый пол под линолеум укладывается медной стороной на теплоотражающую подложку. Полосы необходимо располагать максимально близко друг к другу, это обеспечит равномерный прогрев поверхности. Но листы термопленки не должны располагаться друг на друге или пересекаться.

Подключение системы

После того как теплые полы электрические под линолеум уложены необходимо подключить их к электросети:

• На стену монтируется терморегулятор. Он должен находиться в легкодоступном месте, но так чтобы до него не могли дотянуться дети.
• К термопленке подводятся провода питания. Для обеспечения ровной поверхности их можно убрать в плинтуса имеющие кабель-канал, в штробу или пластмассовый короб.
• Затем провода подсоединяются к термостату в соответствии с прилагаемой к нему схемой подключения.
• Под пленку устанавливается термодатчик, необходимый для измерения температуры нагрева, и подсоединяется к терморегулятору.
• Все провода питания, которые подходят к термопленке, следует обжать в контактном зажиме. Токопроводящая жила в диаметре должна быть больше 3 мм. В случае использования проводов тоньше данного значения в месте контакта с зажимом их следует загнуть в два слоя.
• На медный контакт термопленки устанавливается контактный зажим, который затем нужно плотно зажать при помощи пассатижей. Подключать контакт напрямую, не применяя данный зажим, запрещается.
• Чтобы поверхность пола оставалась ровной, необходимо вырезать подложку под контактами и термодатчиком.
• Места отреза пленки необходимо заизолировать специальным материалом. Также с обеих сторон закрываются изоляцией на основе битума подсоединенные оголенные провода.
• Чтобы во время ходьбы нагревательная пленка не смещалась ее необходимо зафиксировать к полу двухсторонним скотчем.
• Терморегулятор подключается к электросети. Проводится проверка системы на работоспособность. В целях безопасности и для удобства его следует подключать к электросети через отдельный автомат. Тестирование проводится при температуре нагрева не более 30°С. Проверять нужно каждый лист.
• После окончания установки инфракрасного теплого пола на него укладывается гидроизоляционный материал, как правило, это полиэтиленовая пленка. Ее следует укладывать внахлест примерно на 20 см и зафиксировать скотчем. Читайте также: «Как уложить инфракрасный пол под линолеум – последовательность монтажа «.

Укладка линолеума: особенности

Под линолеум с подогревом необходимо уложить фанеру или какой-либо другой подобный материал. Благодаря этому покрытие будет лежать ровно и нагревательные элементы не будут повреждены. Не стоит укладывать ДВП, так как выделяет формальдегиды.

Фанера фиксируется к поверхности дюбелями или саморезами. Делается это очень аккуратно, чтобы не повредить термопленку. Толщина листов фанеры должна быть больше 6 мм. Более тонкая она будет эластичней, что может привести к ее вздутию, если расстояние между крепежами будет большим.

Тонкую фанеру следует закреплять через каждые 15 см, при этом ширина термопленки должна быть от 0,5 м. Саморезы вкручиваются по кромкам листов или на месте разреза, то есть с шагом 17 см. Довольно сложно это сделать, не испортив нагревательные пластины, по этой причине выбирать стоит более толстый материал, однако прогреваться он будет хуже.

Чтобы тепло поднималось, подложка должна обладать большим тепловым сопротивлением по сравнению с фанерой.

Затем линолеум укладывается обычным методом. Если комната площадью меньше 20 м 2. то клей можно не использовать.

Рабочая температура инфракрасных полов под линолеум составляет 27-28°С. Не будет происходить выделения вредных веществ и эксплуатационные свойства останутся на прежнем уровне, если соблюдать данный температурный режим.

Техника безопасности

Когда выполняется теплый пол под линолеум на деревянный пол обязательно нужно соблюдать правила безопасности:

• Терморегулятор можно подключать только после отключения электричества.
• Следует проверить наличие изоляции на всех контактах и только потом тестировать систему.
• При отсутствующем терморегуляторе запрещается подключать подогрев.
• Температура нагрева не должна превышать 30°С. Иначе начнут выделяться вредные вещества, а также может полностью испортиться покрытие.
• Нельзя допускать повреждений нагревательной пленки, поэтому если используется линолеум, то под него в качестве защитного слоя следует укладывать жесткий материал (фанеру). Читайте также: «Электрический теплый пол на деревянный пол – варианты обустройства «.

На основе вышеизложенного материала можно сделать вывод, что монтируется и подключается теплый пол под линолеум на бетонный пол не сложно. Если имеется опыт работы в электрике, то подключение можно выполнить самостоятельно, при этом следует помнить о правилах безопасности.

Теплый пол под линолеум. Отзывы о пленочном, инфракрасном, электрическом теплых полах под линолеум. Монтаж своими руками

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

9 знаменитых женщин, которые влюблялись в женщин Проявление интереса не к противоположному полу не является чем-то необычным. Вы вряд ли сможете удивить или потрясти кого-то, если признаетесь в том.

Зачем нужен крошечный карман на джинсах? Все знают, что есть крошечный карман на джинсах, но мало кто задумывался, зачем он может быть нужен. Интересно, что первоначально он был местом для хр.

Как сделать пленочный тёплый пол под линолеум: инструкция по укладке инфракрасной системы обогрева

Линолеум — относительно недорогое и несложное в монтаже напольное покрытие. Но оно не всегда хорошо переносит обогрев. Поэтому, выбирая тёплый пол под линолеум, необходимо ориентироваться на целый ряд факторов. Если монтаж системы отопления и напольного покрытия выполнен правильно, такое решение сделает дом действительно комфортным.

Как выбрать подходящий линолеум

Бытует мнение, что линолеум — это полностью синтетическое напольное покрытие, которое при нагреве выделяет опасные для здоровья химические вещества, например, фенол.

Также в упрек линолеуму ставят плохую способность переносить нагрев. Под воздействием высоких температур покрытие может заметно деформироваться.

Мармолеум — это разновидность линолеума, изготовленного из натуральных материалов. Такое покрытие прекрасно выглядит и сочетается с теплым полом

Наконец, изначально материал создавался не для того, чтобы передавать тепло, а чтобы защищать от проникающего снизу холода. Все это верно, но лишь отчасти. Линолеум отличается простым монтажом и умеренной стоимостью, поэтому он остается исключительно популярным напольным покрытием.

Современные технологии и разработки позволили производителям создать новые виды линолеума. Среди них есть и такие, которые прекрасно передают тепло, переносят умеренный нагрев без ущерба для внешнего вида и не выделяют никаких опасных испарений.

Можно выделить пять основных видов линолеума:

• алкидный или грифталевый;
• нитроцеллюлозный, он же коллоксилиновый;
• релин или резиновый;
• виниловый, а точнее ПВХ;
• натуральный, известный как мармолеум.

Не вдаваясь в подробности технологии производства, сразу же можно отметить, что первые три варианта для использования с теплым полом категорически не подходят. Все они плохо реагируют на нагрев, а релин и вовсе не подходит для применения в жилых помещениях.

Самый популярный вариант линолеума — это его ПВХ-версия. Такое покрытие очень разнообразно по дизайну и толщине, относительно безопасно, и отличается приятно умеренной ценой. После монтажа виниловое покрытие почти всегда источает не особенно приятный характерный запах, который выветривается со временем.

Тем не менее, линолеум ПВХ не опасен, он подходит для помещений, в которых живут люди. При покупке рекомендуется изучить маркировку материала, на упаковке должна иметься отметка о том, что это покрытие предназначено для монтажа по системам теплого пола. Например, обычный линолеум может быть снабжен дополнительным слоем теплоизолирующего материала, который над теплым полом совершенно не нужен.

Не всякий линолеум подходит для укладки поверх систем теплого пола. Маркировка на упаковке напольного покрытия поможет выбрать подходящий материал (+)

Натуральный линолеум, он же мармолеум, это передовое слово на рынке напольных покрытий. В состав материала входят исключительно естественные компоненты, такие как измельченная кора пробкового дерева, сосновая смола и льняное масло, порошковый известняк и красители натурального происхождения.

Разумеется, при нагреве такой материал не может выделять никаких вредных веществ, только натуральные испарения. Мармолеум чувствителен к сильному нагреву, поэтому к вопросу выбора температурного режима для такого покрытия приходится подходить очень ответственно. Впрочем, это верно и в отношении виниловых материалов.

В вину мармолеуму можно поставить разве что солидную цену, но высокая износостойкость и безопасность материала полностью оправдывают такие затраты. Мармолеум не изменяет цвет со временем, а также эффективно сопротивляется возгоранию. Подбирая линолеум для теплого пола, нужно уделить внимание толщине материала. Слишком тонкое покрытие обнажит все неровности основания, в чрезмерно толстый материал снизит эффективность обогрева помещения.

Инфракрасная пленка — идеальный вариант

Как известно, теплый пол разделяют на две основные группы: водяной и электрический, одной из разновидностей которого является инфракрасный вариант. Выделяющая ИК излучение система энергозависима, поскольку для его работы необходима электрическая энергия. Пленка работает в благоприятном для покрытия диапазоне, благодаря чему именно инфракрасный теплый пол считается прекрасным выбором для монтажа под линолеум.

Как уже упоминалось, линолеум чувствителен к чрезмерному нагреву. Даже если последствия перегрева поверхности не становится очевидными сразу, со временем они проявятся в виде деформации, размягчения, вспучивания и т.п. Оптимальной для линолеума считается тепловая мощность около 150 кВт на каждый квадратный метр обогреваемой площади. Инфракрасная пленка обеспечивает именно такие параметры.

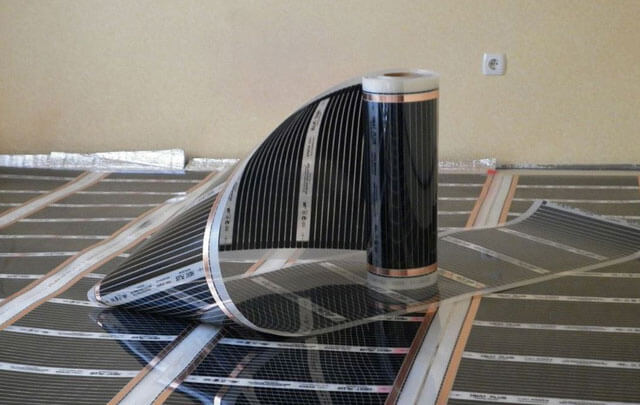

Наименование “пленочный” этот материал получил из-за внешнего вида. Это действительно двухслойная полимерная пленка, внутри которой заключены углеродные нагревательные элементы с уникальной наноструктурой. Именно это содержимое испускает инфракрасное излучение, способное нагревать окружающие поверхности.

Нагревательные элементы, которые выглядят как черные полоски шириной около 15 мм, соединены контактными шинами, выполненными из меди и серебра. Слой полимера надежно защищает эту конструкцию от повреждений. Инфракрасные лучи считаются не только безвредными, но и в определенной степени полезными для людей.

Пленочный теплый пол не сложно уложить, поскольку при этом не обязательны “мокрые” работы по заливке стяжки. Эта система обеспечивает равномерный прогрев помещения, прекрасно поддается регулировке в автоматическом режиме и может быть интегрирована в систему типа “умный дом”.

Еще один положительный момент — легкий демонтаж теплого пола. При необходимости можно просто удалить напольное покрытие, убрать пленку и уложить ее на новом основании даже в другом помещении. Расход электроэнергии при использовании пленочных систем примерно на 30% меньше, чем при использовании электрического греющего кабеля на аналогичной площади.

Подготовка к укладке теплого пола

Перед началом монтажа нужно тщательно подготовиться к работам. На обычном листе бумаги следует составить план комнаты, отметив на нем места, в которых будут установлены стационарные предметы мебели или крупной бытовой техники, плотно прилегающие к полу. Здесь укладывать инфракрасную пленку не имеет смысла.

Полосы инфракрасной пленки укладывают встык по длине помещения. Это позволит сократить количество соединений отдельных полос и облегчит монтаж теплого пола

Затем составляют план укладки полос пленки. Чем меньше будет линий разреза, тем меньше понадобится соединений, и тем проще будет монтаж. Поэтому полосы пленки укладывают вдоль длинной стороны комнаты. Когда план составлен, можно просчитать длину пленки и количество соединителей, которые необходимы для монтажа. На плане также следует отметить места установки термодатчиков и терморегулятора.

В комплект поставки пленочного теплого пола под линолеум обычно входит инфракрасная пленка и соединители, которые комплектуются по две штуки, температурные датчики и терморегулятор, а также битумный скотч, который выполняет роль изолятора. Дополнительно придется приобрести:

• электрокабель;
• теплоизоляционный материал;
• пленку для гидроизоляции основания;
• контакторы (для работ с системами большой мощности).

Для подключения пленочного пола обычно используют медный кабель с сечением не менее 1,5 кв. мм. В качестве гидроизоляционного материала можно положить слой полиэтилена не менее 0,1 мм. Список теплоизоляционных материалов, которые подходят для пленочного пола довольно обширен.

Чтобы выполнить монтаж инфракрасного пола самостоятельно, понадобятся самые обычные инструменты: пассатижи, отвертка, монтажный нож, скотч, рулетка, ножницы и т.п.

Можно использовать экструдированный пенополистирол, пробковые материалы, жидкие композиты и т.п. Под линолеум успешно применяют вспененный полиэтилен или ламинированный изолон. В любом случае следует изучить маркировку теплоизолятора, чтобы убедиться, что материал разрешается использовать с теплыми полами. Недопустимо применение теплоизоляционного материала с металлическим фольгированным покрытием.

Самый сложный инструмент, который понадобится при монтаже — это специальное приспособление, чтобы выполнять обжим контактных соединителей. Но при определенной сноровке для этого подойдут обычные пассатижи.

Кроме того, нужно приготовить отвертку и кусачки, ножницы и монтажный нож для разрезания пленки, а также изоляционных материалов, молоток и т.п. Таким образом, устройство теплого инфракрасного пола под укладку линолеум можно выполнить с помощью самых обычных строительных инструментов.

Как установить систему

Если план раскладки пленки уже составлен, а все материалы и инструменты уже подготовлены, можно начинать работы с подготовки основания. Его нужно сделать чистым и максимально ровным. Собственно пленка очень тонкая, менее 10 мм. Если уложить материал на неровное основание, нагревательные элементы будут подвергаться дополнительным нагрузкам, а это может вызвать их повреждение.

Основание для инфракрасного теплого пола должно быть чистым и ровным. Обычно достаточно выполнить только небольшой ремонт поверхности, но иногда бывает необходима заливка свежей стяжки

При обширных повреждениях следует провести дополнительные работы по выравниванию основания, например, залить новую стяжку поверх старого основания. Но если изначально черновой пол достаточно ровный, его достаточно очистить от грязи и пыли и устранить отдельные перепады по высоте, если это необходимо.

На подготовленное основание кладут слой теплоизоляционного материала. Если это рулонный материал, то обычно полосы укладывают встык и скрепляют места соединения скотчем. Утеплитель должен лежать очень ровно, при правильной подготовке основания проблем в этом отношении обычно не возникает.

Разрезание инфракрасной пленки на полоски подходящей длины — ответственный момент. Для разрезов предусмотрены специальные места, обозначенные пунктиром. Если резать в других местах, пленка наверняка будет испорчена.

Места, предназначенные для разрезания инфракрасной пленки, обозначены на материале пунктиром. Не стоит пренебрегать этими указаниями, чтобы не испортить систему

Самый узкий кусок пленки, разрезанной по пунктиру, может быть менее 20 см, а самый длинный — около 8 метров. Это позволяет сделать полосы нужной длины в нужном количестве. Чем меньше разрезов, тем проще выполнить монтаж.

Нарезанные полосы инфракрасной пленки раскладывают в соответствии с планом поверх слоя теплоизоляционного материала. При этом медную полосы нужно поместить той стороной вверх, которая в инструктаже указана производителем. Пленку следует аккуратно разровнять, чтобы она плотно прилегала к основанию. Наличие воздушной прослойки между нагревательными полосами и теплоизоляцией недопустимо.

После того, как полосы пленки уложены, можно начинать установку контактов. Соединительный зажим устанавливают на медную полосу и зажимают с помощью специального инструмента или обычных пассатижей. Соединители следует устанавливать таким образом, чтобы одна часть элемента оказалась между слоями пленочной оболочки и прикреплялась к медной шине, а вторая часть находилась снаружи.

Соединитель устанавливают так, чтобы его часть оказалась между слоями оболочки инфракрасной пленки. Чтобы зафиксировать соединение, можно использовать обыкновенные пассатижи

После этого нужно скрыть под кусочками битумной изоляции все места подключения биметаллической шины к силовой линии. В изоляции также нуждаются все контакты полос, не подключенные к проводам. Они находятся со стороны, противоположной стороне подключения.

После того, как работы по изоляции завершены, следует с помощью скотча зафиксировать положение пленки на полу, чтобы она не сдвинулась во время укладки линолеума.

Все места контактов при укладке инфракрасной пленки необходимо изолировать битумным скотчем, который входит в комплект. Битумная изоляция наклеивается отдельно сверху и снизу, перегибы недопустимы

Теперь нужно установить терморегулятор. Обычно его подвешивают на стене в легкодоступном месте. Подключение нужно выполнить в соответствии со схемой. Неопытным в электрике мастерам на этом этапе следует проконсультироваться со специалистом. Термодатчики укладывают под пленку и соединяют с терморегулятором проводами.

Чтобы спрятать кабель, ведущий от терморегулятора, в стене можно сделать штробу. Если же ремонт уже завершен, кабель кладут поверх стены и закрывают декоративным пластиковым коробом. Внизу для маскировки кабеля используют плинтус. Края кабеля, обеспечивающего электропитание, присоединяют с помощью соединителей и прижимают плоскогубцами.

Чтобы места установки датчика температуры и подсоединенного к нему провода не выделялись на пленке инфракрасного теплого пола, в теплоизоляционном материале аккуратно вырезают подобие канала и углубления подходящей формы

Затем место подключения изолируют. Там, где установлена изоляция, а также в месте крепления термодатчика к пленке, появятся утолщения. Они могут затруднить дальнейший монтаж напольного покрытия. Чтобы этого не случилось, следует с помощью монтажного ножа вырезать углубления в слое теплоизоляционного материала. Это устранит перепад по высоте, и поверхность пленки снова станет ровной.

На этом укладку тёплого пола под линолеум можно считать завершенным, остается проверить характеристики системы перед монтажом напольного покрытия. Для этого на пленку подают электропитание. Сначала нужно с помощью электротестера убедиться в надежности изоляции, проверить отсутствие напряжения следует на каждом изолированном участке.

На этой схеме наглядно представлен порядок подключения пленочного пола к электропитанию. Терморегулятор следует устанавливать в доступном для обслуживания месте

После этого проверяют степень нагрева каждой отдельной полосы. Если тепло отсутствует, или если отдельные участки оказались холоднее или горячее других, значит, монтаж выполнен неправильно. Следует найти и устранить возможные ошибки.

Проблемы обычно возникают при таких нарушениях, как укладка полос пленки не встык, а внахлест, такое положение нагревательного материала недопустимо. Не стоит также обрезать пленку слишком близко к медной шине, это может вызвать нарушение изоляции. Полное или частичное отсутствие изоляции — одна из самых распространенных причин неисправности теплого пола.

Особенности укладки линолеума

Под линолеум также понадобится подготовить основание. Сначала поверх инфракрасной пленки укладывают слой полиэтилена. Этот материал выполняет функции гидроизоляции. Отдельные полосы кладут с перехлестом в 10-20 см и закрепляют скотчем. При этом нужно передвигаться по поверхности инфракрасной пленки очень осторожно, чтобы не нарушить целостность графитовых нагревателей.

Далее монтируют ровную поверхность из ДВП. Этот материал надежно защитит теплый пол и станет подходящим основанием под линолеум. Напольное покрытие этого типа поставляется свернутым в рулоны, поэтому перед монтажом его рекомендуется расстелить и оставить на несколько суток.

Перед укладкой линолеум необходимо разложить на ровной поверхности теплого пола, включить систему и подождать, пока покрытие выровняется

В случае с теплыми полами процесс можно улучшить. Линолеум стелют на основание из ДВП без закрепления, и потом включают инфракрасную пленку. Под воздействием тепла процесс выравнивания пройдет быстрее. Терморегулятор при этом следует установить на уровень 28 градусов или чуть меньше. Для линолеума такая температура считается оптимальной.

После того, как покрытие станет достаточно ровным, остается только закрепить линолеум на основании. Эту операцию выполняют с помощью двустороннего скотча или клея. Использование клеевого состава считается более подходящим для использования с теплыми полами, если не запланирован демонтаж и перенос оборудования. Клеящее вещество обеспечивает плотное прилегание и равномерный прогрев.

Видео по монтажу инфракрасной пленки

На этом ролике подробно и наглядно продемонстрирован процесс укладки инфракрасного пола:

Пленочный теплый пол — превосходный выбор для укладки под линолеум. Монтаж таких систем кажется не слишком сложным, но это обманчивая простота. При укладке инфракрасной пленки необходимо строго придерживаться технологии работ и точно выполнять рекомендации производителя. Это позволит избежать ошибок и уложить систему правильно, чтобы обеспечить длительный срок эксплуатации.
