Теплый пол водяной. Особенности и устройство теплого пола водяного

В статье описано устройство теплого пола водяного, приведены основные особенности системы водяного теплого пола. Мы сравним теплый пол водяной и электрический, систему отопления водяной теплый пол и радиаторную. Кроме того, расскажем как выполнить расчет мощности водяного теплого пола и когда следует использовать эту систему, как основную для отопления дома, а когда — как дополнительную.

Содержание: (скрыть)

Где целесообразно применять систему водяного теплого пола.

Чаще всего теплый водяной пол используют в частном доме. При этом, при устройстве теплого пола на ограниченных участках помещения (ванная, кухня, спальня) — проще устраивать электрический теплый пол, потому что в маленьких помещениях сложнее расположить трубы с водой, чем кабель. Когда же система теплого пола планируется как основная система отопления, или если планируется устройство такой системы на большой площади (от 20 м 2 ), — выгоднее (дешевле) устраивать водяной теплый пол.

Обустройство водяного теплого пола в квартире многоэтажного дома с централизованным отоплением с обогревом воды от централизованного отопления категорически запрещено, а устройство системы водяного теплого пола от отдельного контура отопления требует отдельного согласования с органами Государственной архитектурно-строительной инспекции.

Конструкция водяного теплого пола (послойно).

На рисунках показаны основные схемы устройства водяного теплого пола.

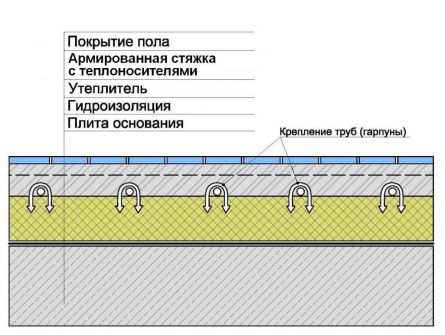

Схема устройства водяного теплого пола с креплением труб гарпунами к слою теплоизоляции

Схема устройства теплого пола с креплением труб хомутами к арматурной сетке

Схема устройства водяного теплого пола по грунту

Примечание. На трех рисунках выше показаны трубы теплого пола и армирующая сетка над ними. На рисунках, для наглядности, трубы и сетка нарисованы отдельно, может возникнуть впечатление, что между ними есть зазор. Так вот, зазора между трубами и армирующей сеткой,- нет.

С небольшими вариациями (разные варианты крепления труб, наличие или отсутствие дополнительной стяжки по утеплителю, подробнее об этом можно прочесть в теме Устройство теплого пола в санузле ) технология устройства водяного теплого пола представляет собой следующее (слои перечислены снизу-вверх):

плита перекрытия (плита основания). Если конструкция пола выполнена по грунту, то вместо плиты перекрытия, будут такие слои: подсыпка из песка 5-7 см (песок можно любой), подсыпка из щебня фракция 30-50 мм, 8-10 см, полиэтиленовая пленка, черновая стяжка 7-10 см (ее можно не армировать). В черновую стяжку фракция щебня 5-10 мм и речной песок;
гидроизоляция, оклеечная (на основе битума с различными полимерными добавками, армированные полиэстером или стеклохолстом) или обмазочная (мастики битумно-резиновые, битумно-полимерные или цементно-полимерные);
теплоизоляция — пенополистирол или ЭППС.

Примечание. Толщина теплоизоляции водяного теплого пола в каждом конкретном случае определяется расчетом. Мы такой расчет выполняем, задавайте вопрос в раздел Вопрос-Ответ, и мы посчитаем;

рулонная изоляция с алюминиевой поверхностью. Рекомендуем использовать изоляцию с содержанием лавсана, который не дает алюминию взаимодействовать с бетонной стяжкой.

Примечание. Этот слой можно не класть, можно укладывать трубы прямо на ЭППС или пенополистирол;

трубы водяного теплого пола;
стяжка бетонная с добавлением пластификатора, армированная сеткой с ячейкой 100х100 мм, из проволоки диаметром 3-4 мм.

Примечание. Толщина стяжки водяного теплого пола (вместе с трубами) 7-10 см. Встречаются рекомендации о том, что, если применить пластификатор в состав стяжки, то можно делать стяжку толщиной 3 см, и можно ее не армировать. Это не так. Даже при применении пластификатора стяжка должна быть армирована, и толщина ее минимум 5 см. При применении пластификатора очень важно класть его в смесь не больше, чем полагается по инструкции. Большее количество пластификатора в стяжке приводит «перегоранию» стяжки и появлению трещин. Подробнее об этом можно почитать в ветке Трещины в стяжке теплого пола. Армирующая сетка должна обязательно находится сверху над трубами. Тогда сетка равномерно распределяет эксплуатационную нагрузку на трубы. Можно встретить рекомендации о том, что сетка может лежать под трубами. Но в этом случае она не выполняет конструктивную роль, просто к ней удобно крепить трубы (пластиковыми фиксаторами). То есть, наличие сетки внизу, под трубами, не меняет того факта, что она должна обязательно быть над трубами;

напольное чистовое покрытие. Данный материал должен иметь маркировку о возможности применения с напольным отоплением.

Особенности водяного теплого пола.

Особенности водяного теплого пола будут рассмотрены таким образом:

Сравнение водяного теплого пола (как просто системы теплого пола, без учета того, что он именно «водяной») с радиаторной системой. То есть, это сравнение системы теплого пола (иногда все эти системы в общем называют ПСО — подпольные системы отопления) и РСО (радиаторная система отопления).
Сравнение водяного и электрического теплого пола.

Особенности водяного теплого пола, исходя из сравнения подпольной системы отопления (ПСО) и радиаторной системы отопления (РСО).

В помещении с теплым полом распределение температуры наиболее близко к оптимальному. Ощущение тепла идет от ног к голове. Если сделать снимок помещения инфракрасной камерой, можно увидеть, что тепло распространяется внутри помещения не равномерно.

Диаграмма распределения тепла в помещении

На рисунке слева изображена диаграмма распределения тепловых потоков в комнате, где установлена радиаторная система отопления. На рисунке справа представлена диаграмма распределения тепла с системой подпольного отопления. По диаграмме видно, что при РСО, для того, чтобы температура в комнате была порядка 20 – 22°С, Вам потребуется перегреть зону у окна до 26 – 40 °С (при этом температура воздуха будет максимальной за отопительным прибором и у потолка, где собирается теплый воздух). Получается, что радиатор греет воздух как бы возле себя, а теплый пол — по всей площади помещения.

экономия энергии. Использование ПСО, позволяет снизить на 1 – 2 °C температуру в комнате по сравнению с радиаторной системой отопления. Это возможно за счет того, что система ПСО работает при низких температурах теплоносителя (до 55°C), при том же ощущении комфорта. Т.к. отдача тепла происходит через всю поверхность пола, это вызывает ощущение того, что температура воздуха внутри помещения выше. Только снижение температуры на 1-2°C, позволит сэкономить от 6 до 12% энергии. Кроме этого, за счет того, что не происходит локального перегрева за радиаторами, уменьшаются теплопотери через ограждающие конструкции. А при использовании системы автоматики у Вас появляется возможность регулировать температуру в разных комнатах по-разному. При правильной настройке системы автоматики, использование напольного отопления, по сравнению с радиаторной системой отопления, дает экономию 10 – 15 %. А при высоте потолков более 4 метров, Вы сэкономите еще больше.
нужно отметить, что устройство теплого пола требует определенной высоты помещения. Сама конструкция занимает примерно 130 мм (если теплоизоляции 50 мм), и это не всегда возможно в уже готовых помещениях с низкими потолками.
монтаж дополнительных перегородок при уже устроенных теплых полах, требует участия специалиста.

Особенности водяного теплого пола, исходя из сравнения водяного и электрического теплого пола.

Срок службы систем водяных теплых полов определяется сроком службы труб, установленных в системе. По данным заводов-изготовителей полимерных и металлополимерных труб, срок их службы может составить более 50 лет. Батареи или конвекторы, в среднем, подлежат замене через 25 лет. Срок службы электропроводки по нормативам заводов-изготовителей в среднем 20-25 лет, что и определяет срок службы систем электрических теплых полов в 20-25 лет.
Водяной теплый пол тяжелее регулировать, чем электрический (связано с тем, что вода не может мгновенно нагреться- остыть, ей требуется больше времени, чем электрическому кабелю).
В случае водяного теплого пола хуже происходит распределение тепла по поверхности пола, так как трубу с водой нельзя свернуть с таким маленьким шагом, как кабель. Кроме того, вода по мере отдачи тепловой энергии остывает и в конце контура отопления может быть на несколько градусов холоднее, чем в начале. При проектировании водяного теплого пола, необходимо особое внимание уделить правильной укладке контуров теплого пола.
В случае с водяным теплым полом при аварии возможны протечки
При водяном теплом поле обязательно наличие циркуляционного насоса, в гравитационных самотечных системах водяной теплый пол устроить нельзя. Чем больше поворотов (петель) в трубах, тем тяжелее прокачать жидкость в системе.

Когда водяной теплый пол может быть основной системой отопления, а когда только дополнительной.

Водяной теплый пол может быть как единственной основной системой отопления дома, так и дополнительной. В том случае, если Вы рассматриваете вариант, когда водяной теплый пол является основной системой отопления, можно самостоятельно проверить, возможно ли это. Для того, чтобы выполнить «черновой» расчет теплого водяного пола нужно сделать следующее:

Определить теплопотери Вашего дома (получить цифру Вт на 1 м 2 за час). Теплопотери определяются в зависимости от площади окон, качества утепления стен, крыши и пола, высоты потолков, и т.д. и эта единица может составить от 40 Вт/м 2 (для помещений с эффективной теплоизоляцией и качественными стеклопакетами) до 250-300 (для помещений с тонкими кирпичными не утепленными стенами и большой площадью оконных проемов). Определить теплопотери можно при помощи разнообразных программ, которые доступны в интернете.

Примечание. Мы выполняем расчет по теплопотерям, задавайте вопрос в раздел Вопрос-Ответ, мы посчитаем.

Затем нужно сравнить цифру теплопотерь с усредненной мощностью водяного теплого пола (можно ориентироваться на 80-100 Вт/м 2 ). При этом, нужно учесть, что водяной теплый пол не может располагаться на всей площади Вашего пола (так как нужно выполнить отступ от труб до стен). Активная площадь размещения труб обогрева системы водяного теплого пола для помещения, например в 20 м 2 может быть рассчитана по такой формуле: 20 (длина стен 5 Х 4) – 3,6 (отступ от стены до крайней точки трубы по периметру стен должен составить не меньше 15-20 см) = 16,4 м 2 .

Для данного, предварительного, укрупненного расчета, можно принять, что из всей площади пола, 70% — активная площадь (кроме отступов от стен, нужно учитывать площадь занимаемая мебелью). После этого становится ясно, можно ли необходимую (для покрытия величины теплопотерь) площадь системы теплого пола вообще разместить на площади помещений дома, или нет. И, соответственно, получаем ответ на вопрос, может ли система водяного теплого пола быть основной, или только дополнительной.

Пример расчета. Допустим, теплопотери конкретного дома, площадью 200 м2, составили 150 Вт/м 2. Определяем возможную активную площадь теплого пола (70% от общей площади дома). 200х0,7= 140 м2. Это площадь, на которой теоретически можно разместить теплый пол. Теперь умножаем активную площадь на усредненную мощность теплого пола (берем цифру 90 Вт/м 2 ). 140х90= 12600 Вт. Столько «даст» система теплого пола. А теперь посчитаем, сколько всего «уйдет» из дома тепла. Общую площадь дома умножим на цифру теплопотерь. 200х150= 30 000 Вт. Теперь сравним 30 000 Вт и 12 600 Вт. Видно, что применение теплого пола не покроет теплопотери этого конкретного дома. Значит, применение в этом случае системы теплого пола, как основной системы отопления,- исключено. Можно применить теплый пол только как дополнительную систему отопления.

Конструкция и принцип работы водяного тёплого пола

Принцип действия теплого водяного пола и его преимущества
Греющий «пирог» водяных теплых полов: пароизоляция и теплоизоляция
Трубы для системы водяных полов и их укладка: материалы и инструменты
Греющие контуры и способы укладки
Поэтапное выполнение монтажа конструкции теплого водяного пола

Чаще всего конструкция водяного теплого пола используется в частных домах. При этом, устраивая теплые полы на отдельных участках помещения (кухня, ванная), проще сделать электрический пол, потому что на небольшой площади расположить трубы с водой намного сложнее, чем кабель. Если же система теплых водяных полов планируется как главная система отопления или предполагается обустройство обогревательной системы на обширной площади (от 20 м²), то выгоднее и дешевле, с материальной точки зрения, установить теплый водяной пол .

Схема устройства водяных теплых полов.

Устанавливать теплый водяной пол в квартире многоэтажного дома, где имеется централизованное отопление, от которого происходит обогрев воды, категорически запрещено. Это обусловлено увеличением сопротивления гидравлической системы и повышением угрозы повреждения обогревающих труб вследствие гидроударов. Прокладывание данной системы от отдельного отопительного контура потребует детального согласования с органами архитектурно-строительной инспекции.

Принцип действия теплого водяного пола и его преимущества

Схема устройства теплого пола с креплением труб хомутами к арматурной сетке.

Если рассматривать конструкцию водяного теплого пола с классической точки зрения, то она представляет собою бетонный слой со встроенными в него змеевиками обогревательных труб, этот слой должен быть надежно изолирован от теплопотерь. Водяные теплые полы считаются идеальным примером отопления, потому как распределение температур воздуха, которое они производят, существенно отличается от конвекции — основного вида передачи тепла, производимого традиционными обогревателями (конвекторами, фанкойлами и радиаторами).

Теплый воздух поднимается от радиатора вверх к потолку, при остывании спускается вниз к полу, таким образом все тепло концентрируется на уровне потолка, а пол остается холодным — данный пример не соответствует физиологическим и комфортным требованиям для человеческого организма. В конструкции теплого водяного пола все обстоит наоборот: пол не создает конвекции и помещение прогревается всей поверхностью пола, обеспечивая идеальное соотношение температур воздушных потоков: 22°С в районе ног и 18°С в районе головы.

Схема устройства поверхности теплого пола.

Систему напольного водяного отопления от стандартного радиаторного отопления отличает разница температуры теплоносителя, у напольных систем она более низкая. Напольное отопление водяного типа производит тепловые потоки в 40-150 Вт от 1 м² помещения, причем температура теплового носителя равняется всего лишь 30-50° C.

Помимо вышеописанных достоинств система теплых водяных полов имеет массу преимуществ:

равномерный прогрев помещения, отсутствие холодных углов;
отсутствие циркуляции пыли;
отсутствие образования плесени, благодаря сухости пола;
отсутствие образования питательной среды для пылевых клещей и бактерий;
сохранение естественного уровня влажности воздуха;
урегулированная теплоотдача;
удобство;
экономичность;
длительный срок эксплуатации.

Вернуться к оглавлению

Греющий «пирог» водяных теплых полов: пароизоляция и теплоизоляция

Схема подключения теплого пола.

Современная конструкция водяных полов обусловлена несколькими основными слоистыми структурами. Нижний слой всегда предполагает гидро- или пароизоляционное покрытие, после чего следует прокладка демпферной ленты по всему периметру помещения, теплоизоляционный слой покрывает всю площадь и является следующим этапом. Затем, после укладки теплоизоляционных плит, следует очередь греющих труб, поверх которых укладывается несущий слой бетонной стяжки или же ГВЛ и его аналоги, если перекрытия деревянные. Напольное чистовое покрытие завершает так называемый «пирог», чаще всего рекомендуется ламинированный паркет, каменное или керамическое покрытие. Общая толщина слоев такого «пирога» выходит от 50 до 150 мм.

Изначально напольное перекрытие должно быть подготовлено согласно специальному своду норм и правил (СНиП), его поверхность должна быть ровной и чистой. Неровность относительно занимаемой одним змеевиком площади должна быть в пределах ±5 мм, выступы и неровности не должны превышать 10 мм, в случае несоблюдения данных рамок следует произвести выравнивание пола с помощью дополнительной стяжки. Если нарушить данные требования, то во время эксплуатации резко возрастет гидравлическое сопротивление труб и произойдет их завоздушивание, вследствие чего снизится теплоотдача труб и возникнет проблема с последующим функционированием пола.

Система теплого пола.

Зачастую роль пароизоляционного слоя выполняет полиэтиленовая пленка, она защищает теплоизоляцию от влаги и укладывается на перекрытие первым слоем под утеплитель. Пленка укладывается внахлест, стыки проклеиваются специальной липкой лентой. Влага может появиться не только снизу, со стороны грунта, а и сверху — между теплоизоляцией и греющей трубой, таким образом, пароизоляцию необходимо прокладывать и над слоем утеплителя тоже.

Конструкция теплых водяных полов выделяет главным моментом теплоизоляцию, которая выполняет свое основное предназначение в системе — направляет тепловые потоки от стяжки и греющих труб строго вверх, исключая фактор теплопотери через нижнее перекрытие. От грамотного выбора теплоизоляции зависят самые главные параметры теплого водяного пола: несущая способность, экономичность и тепловая мощность.

Согласно нормам, толщина теплоизоляционного слоя для холодных перекрытий (над неотапливаемым подвалом или грунтом) должна быть не меньше 50 мм, а плотность теплоизоляционного напольного покрытия должна быть не менее 25 кг/м³. Для укладки конструкции теплых водяных полов в качестве утеплителя отлично подойдут плиты пенопласта, покрытые слоем фольги (фольгированный полистирол), теплоизоляционные профильные плиты. Использование плит, оснащенных боковыми замками для надежного сцепления, позволяет сократить сроки установки водяного пола и обезопасить греющие трубы во время укладки и последующего заливания бетоном

Вернуться к оглавлению

Трубы для системы водяных полов и их укладка: материалы и инструменты

Устройство и укладка теплого водяного пола.

Конструкция теплых водяных полов допускает использование практически всех видов труб: металлопластиковых, из полибутана, из нержавейки, из полиэтилена, медных. Наиболее часто применяются трубы из сшитого полиэтилена с высокой плотностью PE-X, они оптимально подходят для напольных отопительных систем и весьма успешно зарекомендовали себя в отопительных системах стран Европы за 25 лет эксплуатации. Чем выше плотность у трубы, тем выше ее качество и надежность.

Данный тип труб отличается следующими характеристиками:

эффективность — высокий коэффициент теплопроводности;
надежность и долговечность срока службы (до 50 лет);
гибкость и стойкость к изломам;
низкая кислородная проницаемость;
надежное соединение;
гарантированная износостойкость (благодаря внутреннему слою);
низкое гидравлическое сопротивление (благодаря гладкости внутренних стенок);
низкий уровень шума.

Укладка тёплого пола.

Для установки теплых водяных полов потребуются необходимые материалы и комплектующие:

полиэтиленовые или металлопластиковые трубы;
полиэтиленовая пленка;
утеплитель;
монтажные рейки;
фиксаторы для труб;
дуги для поворота труб;
модульные металлопластиковые коллекторы;
комплект клапанов;
расходомер;
термометр;
фитинги напольного отопления;
направляющие сетки;
специальные металлические гильзы (в случае стыков плиты);
арматурная сетка;
самоклеящаяся демпферная лента;
коллекторный шкаф;
коллектор;
добавка-пластификатор;
песок и цемент в соотношении 1:3.

Схемы укладки водяного теплого пола.

Инструменты, которые понадобятся в процессе установки:

труборез для пластиковых труб;
инструмент для крепежной проволоки;
ключ для пластикового коллектора;
пресс-инструмент для труб;
прошивочное устройство для анкеров крепления;
электродрель;
набор отверток;
насосно-смесительный блок с комплектующими деталями;
плоскогубцы.

Правильная прокладка отопительных труб в профильной изоляции подразумевает несколько параметров. При укладывании труб более тесно достигается повышенная тепловая мощность конструкции водяных полов, и наоборот. Таким образом, целесообразнее будет более плотно укладывать греющие трубы вдоль наружных стен, чем посредине помещения. Не стоит укладывать трубы ближе чем через 10 см друг от друга: это ведет к перерасходу труб, а тепловые потоки при этом остаются практически неизменными. Расстояние между трубами не должно превышать 25 см, чтобы по поверхности пола было обеспечено равномерное распределение температуры.

Чтобы при контакте пола с ногами не ощущалась «температурная зебра», предельный температурный перепад (относительно длины стопы) не должен быть больше 4°С. Чтобы избежать гидравлических потерь, греющие трубы должны отступать от наружных стен не меньше чем на 15 см. Греющие петли (контуры) не стоит укладывать на превышающую 100 м длину. Стоит избегать укладки труб на стыках плит перекрытий, в этом случае кладется 2 отдельных контура по разным сторонам от стыка, а трубы, которые пересекают стык, укладываются в специальные металлические гильзы (30 см длиной).

Вернуться к оглавлению

Греющие контуры и способы укладки

Принципиальная схема водяных тёплых полов.

Наиболее часто применяются 2 способа укладки труб: меандровая («зигзаг», «змейка») и бифилярная («спираль», «улитка»). При укладке «зигзагом» горячий теплоноситель входит в контур, чаще всего у внешней стены, и постоянно охлаждается, протекая по трубам. Таким образом, в том месте, где поступает теплоноситель (начало змеевика) производится повышенная температура и большая теплоотдача, вглубь помещения плотность теплового потока и температура поверхности пола уменьшаются, это зависит от охлаждения теплоносителя. Такой контур обладает неравномерным распределением тепла, чтобы это исправить, нужно уложить петли двойной «змейкой» или увеличить мощность насоса .

При укладке «улиткой» достигается большая равномерность прогрева пола, трубы обратки и подачи постоянно чередуются и производят одинаковый температурный покров по всей поверхности пола.

Способ «спиралью» более легок в укладке, так как контур ложится с изгибом 90°, при «змейке» этот изгиб составляет 180°.

Схема-пример подключения водяного теплого пола.

Метод «спираль» потребляет меньше мощности насоса, «змейка» незаменима при укладке теплых водяных полов в помещениях с линейным уклоном. Если помещение обладает уклоном, то распределительный шкаф размещается на самом возвышенном месте стены, поэтому воздух из «змейки» легко выходит из греющей петли. В помещениях с уклоном «спираль» быстро забивается воздушными пробками и выходит из строя, со «змейкой» такое явление отсутствует.

Способ укладки теплых водяных полов «змейкой» очень актуален в помещениях с большой площадью, так как дает возможность укладывать одинаковые по длине контуры, что благоприятно сказывается на балансировке всей системы. На практике часто применяется «спираль», она более равномерно прогревает поверхность и для нее требуются менее мощные насосы или сочетание «змейки» и «спирали». Уложенные ответвления труб сводятся к одному распределительному коллектору.

Распределительный коллектор со шкафом целесообразнее устанавливать как можно ближе к помещениям, которые отапливаются, зачастую это середина дома. Этот прием уменьшает расход труб и иных материалов. Если нет возможности установить коллектор вблизи отапливаемых помещений, то проходящие через «не свои» помещения участки труб обязательно должны быть уложены в трубную теплоизоляцию. Изгиб трубы от коллектора к полу защищается гофрированной трубкой.

Вернуться к оглавлению

Поэтапное выполнение монтажа конструкции теплого водяного пола

Обобщая все вышесказанное, этапы монтажа данного типа полов заключаются в следующем:

установка коллекторного шкафа и монтаж насосно-смесительного узела в него;
проклейка демпферной ленты;
настил гидроизоляции;
укладка теплоизоляции ;
установка арматурной сетки;
подсоединение трубы к подающему выводу коллектора;
укладка трубы согласно схеме;
подключение второго конца трубы к обратке;
подключение терморегулятора и сервоприводов;
проведение опрессовки труб;
залив бетонной стяжки с пластификатором и полипропиленовой фиброй;
настил финишного напольного покрытия.

Финишное покрытие укладывается до уровня демпферной ленты, учитывая деформационные швы, излишки ленты обрезаются только после укладки покрытия. Запуск системы производится минимум через 21 день после залива бетонной стяжки, температура теплоносителя не должна изменяться в течение 3 дней и должна варьироваться между 20°C и 25°C. Ежедневно нужно увеличивать ее на 5°С до достижения проектного уровня температуры.

Устройство теплого водяного пола – из чего состоит система, как работает и какие способы монтажа существуют

Если вы хотите, чтобы круглый год в вашем доме было тепло, уютно и комфортно, можно сделать полы с подогревом. Для этого можно использовать нагревательный электрический кабель или водяную систему. Второй вариант можно считать более распространенным, так как его можно подключить к центральному отоплению вашего жилища. Однако для того чтобы произвести правильный монтаж, следует сначала рассмотреть устройство теплого водяного пола.

Особенности устройства конструкции

Простая схема, показывающая принцип работы водяного теплого пола: горячая вода из котла, с температурой 45 °C подается в распределительный коллектор. Теплоноситель, проходя через трубы отдает тепло и охлаждается, после чего поступает в обратный коллектор и направляется в котел

Нагрев системы производится за счет горячего теплоносителя – воды, которая проходит по уложенным трубам. Чаще всего монтируется такая конструкция в частных и загородных домах. В квартире она практически не используется из-за возможности прорыва труб и затопления нижних этажей. Кроме того, подключение к общей отопительной системе повышает гидравлическое сопротивление и снижает температуру теплоносителя.

Виды систем теплого водяного пола

Конструкция теплого пола может быть бетонной или настильной. Первый вариант предусматривает заливку стяжки. Настильная система этого не требует. В основном теплый пол имеет такое устройство:

Основание. Оно может быть деревянным или бетонным.
Гидроизоляция.
Монтаж демпферной ленты, которая обеспечивает необходимый технологический зазор и защиту стыков стен с основанием.
Слой теплоизоляции.
Конструкция водяного пола.
Бетонная стяжка (при необходимости).
Чистовое напольное покрытие.

Пирог водяного теплого пола

Особенности выбора труб

Прежде чем перейти к монтажу системы, необходимо выбрать подходящие компоненты. Трубы являются основной частью всей системы, поэтому их нужно правильно выбрать. Существуют такие типы представленных изделий:

Металлопластиковые. Использовать такой материал лучше опытным мастерам. Достоинством изделия является стабильность его формы. Однако во время монтажа нужно обязательно соблюдать строго установленный шаг между трубами. Сгибать такие трубы можно без применения специального оборудования. Недостатком конструкции такого типа является большой вес и не очень большая степень теплопроводности.
Полипропиленовые. Достоинством такого материала считается высокая степень теплопроводности, поэтому эффективность системы очень хорошая. Однако во время монтажа необходимо задействовать все строительные навыки. Дело в том, что после сгибания такая труба быстро восстанавливает первоначальную форму. Поэтому крепить их следует сразу же.
Гофрированные изделия из нержавейки. На сегодняшний день они являются, наверное, самыми популярными. Такой материал является очень удобным в монтаже, обладают высокой теплопроводностью, выпускается с разным диаметром.
Медные трубы. Этот материал обладает лучшей теплопроводностью, он прочен и долговечен. Однако представленная система будет стоить очень дорого. Кроме того, произвести монтаж самостоятельно вам не удастся. Эта работа считается трудоемкой, поэтому лучше доверить ее опытному мастеру.

Трубы для водяного теплого пола из сшитого полиэтилена, медные и полипропиленовые

Важным элементом всей системы является коллектор. который позволяет сделать индивидуальные настройки, отрегулировать давление. Именно через эту конструкцию проходит горячая и холодная вода. Коллектор позволяет автоматизировать работу системы.

Процесс монтажа трубопровода на бетонном основании

Для начала у вас должна быть нарисована схема, по которой вы будете укладывать трубы теплого пола. Далее производятся такие работы:

Демонтаж старого напольного покрытия и тщательная уборка основания. При надобности заделайте все щели и устраните все изъяны на основании. Если есть существенные перепады по высоте, от них тоже нужно избавиться. Для этого, скорее всего, придется сделать стяжку.
Настил гидроизоляции. В этом случае лучше использовать полиэтиленовую пленку. Учтите, что ее толщина должна составлять 250 мкм. Отдельные полотна материала нужно соединять строительным скотчем. Куски пленки необходимо настилать внахлест. Кроме того, не следует забывать о напуске на стены (10 см).
Монтаж демпферной ленты. Она крепится по всему периметру комнаты. Этот материал позволит защитить стяжку от температурных деформаций.
Обустройство теплоизоляции. Если вы планируете обустраивать теплый пол на первом этаже дома, то этот слой может быть достаточно толстым, не менее 5 см. Для остальных помещений достаточно 2-сантиметрового слоя. Для обустройства теплоизоляции можно использовать пенофол.

Укладка армирующей сетки и крепление труб. Здесь понадобится нарисованная ранее схема размещения контуров. Учтите, что размер ячеек сетки не должен превышать 15*15 см. Теперь можно монтировать сам теплый пол. Шаг между трубами может колебаться от 7 до 30 см. Крепить их к сетке следует пластиковыми хомутами. Учтите, что крепление не следует затягивать слишком туго, ведь трубам свойственно расширяться при нагревании. В местах наличия компенсационных швов на конструкцию следует надеть гофрированные элементы. Во время монтажа обратите внимание на шаг между трубами у наружных стен: он должен быть уменьшен, ведь в этой области теплопотери больше.
Подсоединение системы к коллектору. Для того чтобы теплый пол работал максимально эффективно, его нужно правильно подключить к подающему и возвратному коллектору.
Опрессовка конструкции. На этом этапе вы обязаны провести проверку всей системы, которую необходимо включить. Благодаря этому действию вы сможете проверить конструкцию на работоспособность. Выдержка должна быть не менее суток. Рабочее давление в трубах системы теплого пола должно составлять 3-4 бар.
Заливка стяжки. Ее толщина должна составлять 5-7 см. Раствор вы можете готовить сами или же можете использовать специальные строительные смеси, которые нужно развести обычной водой. Заливка производится на трубы под давлением.
Укладка финишного напольного покрытия. Делать это можно не ранее, чем через месяц. При этом до монтажа облицовки систему нужно снова проверить.

Полистирольная система монтажа

Достоинством такой конструкции можно считать ее небольшой вес, поэтому использовать ее следует в тех домах, где жизненно необходимо снизить нагрузку на перекрытие, или в комнатах с низкими потолками. Устройство такой конструкции достаточно простое: в полистирольных плитах заранее сделаны пазы, в которых вставлены пластины из алюминия.

В этом случае крепление труб производится как раз к этим пластинам. Достоинством конструкции является отсутствие необходимости в обустройстве стяжки. Облицовочный материал можно укладывать прямо на полистирольные плиты.

Деревянная система теплого водяного пола

Укладывать теплый пол в этом случае можно на лаги или предварительно подготовленное щитовое основание. Системы теплых полов могут быть реечными и модульными. Во втором случае применяются плиты ДСП. Именно в них подготавливаются каналы для укладки труб и пластин. Листы ДСП при этом имеют толщину 2 см. Теплоизолирующий слой в этом случае укладывается в перекрытии.

Пластины еще на производстве оснащаются специальными профилями с защелками для фиксации труб. После того, как система теплого пола будет смонтирована, для укрепления основания перед укладкой финишного покрытия можно положить ГВЛ.

На фото процесс укладки теплоотражающих пластин в каналы, образованные уложенными полосами ДСП

Если вы решили обустроить реечный тип теплого пола, то в этом случае применяются деревянные полосы, толщина которых составляет 2,7 см. Шаг укладки должен быть 15-30 см. Между полосами тоже нужно соблюдать расстояние в 2 см. В качестве утеплителя между лагами можно применять минеральную вату. Реечный тип теплого пола чаще всего используется для деревянных сооружений, причем именно межэтажных перекрытий.

Заливка финальной стяжки

Этот процесс является очень важным. Заливка стяжки состоит из нескольких этапов:

Поверх первого слоя армирующей сетки и, соответственно, труб необходимо настелить еще один слой сетки, размер ячейки которой составляет 10*10 см. Этот материал не должен пересекать те области, где намечены декомпрессионные швы.
Заливка раствора. Лучше всего в этом случае использовать готовые смеси, приобретенные в магазине. Для улучшения качеств приготовленного раствора можно добавить в него пластификатор. В этом случае толщина стяжки может не превышать 3 см. Учтите, что температура воздуха в помещении во время заливки смеси должна составлять 5-30 °C.

Для того чтобы стяжка полностью высохла, требуется достаточно много времени (не менее 28 суток). Запомните, что заливку бетона следует проводить только при включенной системе. В трубах должно быть необходимое рабочее давление.
