До того, как приступить к закупке материалов и осуществить непосредственно саму установку теплых полов, нужно тщательно произвести все расчеты вручную или с помощью специального калькулятора. При этом во внимание всегда берется в первую очередь назначение системы — в качестве основного или дополнительного источника тепла.
Исходя из площади помещения, влажности, комнатной температуры и прочих характеристик рассчитывается нагрузка и требуемая мощность системы, протяженность, ширина шага и диаметр труб.
Самостоятельный расчет теплого водяного пола: видео

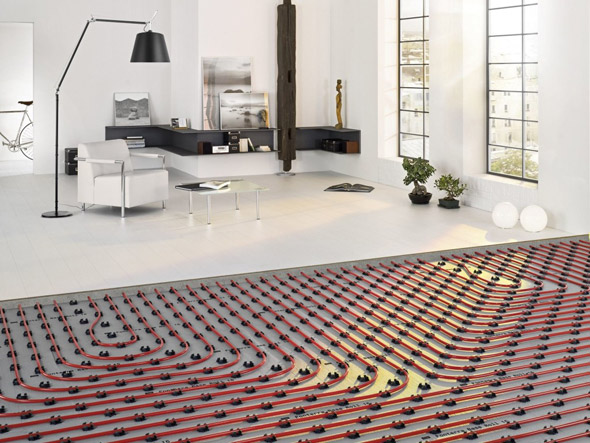

Теплый водяной пол: фото
Калькулятор расчета количества трубы для теплого пола
Подогрев напольного пространства используется как для создания дополнительного источника тепла, так и для устройства полноценного обогрева. Последнее решение особенно актуально для помещения без возможности проводки центрального отопления.
Ниже располагается форма калькулятора расчета трубы для теплого пола. Для проведения расчетных операций достаточно заполнить основные поля и выбрать предполагаемый шаг укладки.
В основе калькулятор лежит формула, которая базируется на общей площади помещения. То есть для выполнения расчетных операций достаточно знать лишь длину и ширину помещения, а также расстояние, через которое будут монтироваться обогревательные элементы.
Данный калькулятор можно использовать как для расчета длины трубы теплого водяного пола, так и для электрических кабельных обогревательных систем.
Важно – онлайн программа не учитывает количество трубы, которое потребуется для соединения с коллекторным узлом. Расчеты справедливы только для схемы укладки под названием “змейка”.
Какие типы труб использовать
Металлопластик обладает идеальным соотношением цены к качеству
Устройство теплого водяного пола можно сделать с использованием труб разного типа. Выбор соответствующего типа зависит от таких качеств, как теплопроводность, гибкость и долговечность.
В общих случаях принято использовать трубы из следующих материалов:
- Металлопластик – полиэтиленовая труба усиленная алюминиевой прослойкой. Слой алюминия обеспечивает жесткость, прочность и увеличивает теплообменные качества. Металлопластик достаточно легко сгибается для формирования необходимых углы и изгибы.
- Полипропилен – прочные, жесткие и надежные трубы. Помимо теплого пола применяются для сооружения канализаций. Изготавливаются из статического сополимера с маркировкой PP-R.
- Сшитый полиэтилен – трубы из полиэтилена, сшитого на молекулярном уровне. В результате получается цельная труба со структурой в виде трехмерной сетки. Имеют высокую прочность и устойчивость к химическим растворителям. Легко гнуться, выдерживают рабочую температуру до 95 °C.
- Медь – дорогие и технологически сложные в укладке. Обладают наиболее высокой теплопроводностью, но подвержены процессам коррозии. При плохом соединении очень быстро дают течь.
Если не вдаваться в детальное сравнение всех плюсов и минусов, то наиболее оптимальным типом труб являются изделия из металлопластика. Их отличает сравнительно низкая стоимость, простота укладки и высокая надежность.
Схема укладки труб
Три наиболее популярных схемы укладки обогревательных элементов
Как было сказано выше расчет количества трубы теплого пола при помощи калькулятора справедлив только для укладки “змейка” и “обратная змейка”. Помимо данной схемы существует, как минимум, две другие.
“Змейка” – это наиболее простая схема, которая хорошо подходи для небольших помещений прямоугольной формы. Наиболее часто используется при монтаже водяного пола, который будет выступать в качестве дополнительного обогрева помещения.
Главный минус такой схемы в неравномерности прогрева. То есть наибольшая температура прогрева будет в местах, где расположены изгибы, идущие от коллектора. По мере удаления теплоноситель остывает, что выражается в потере его температуры.
“Улитка” или укладка по спирали лишена данных минусов, так как в данном случае комбинируются теплые и холодные изгибы. Тем самым достигается равномерность прогрева пола по всей его площади.
“Обратная змейка” частично имеет похожий принцип. Внешний рукав – это трубы от коллектора, а внутренний – трубы с остывающим теплоносителем. Визуальное представление каждой из схем можно увидеть на фото выше.
На что влияет шаг укладки
Расстояние между трубами влияет на мощность и равномерность прогрева напольного пространства
Шаг укладки напрямую влияет на степень теплоотдачи от контура. Чем меньше шаг, тем большее количество трубы поместится на единицу площади. Уменьшение и увеличения шага позволяет подобрать наиболее оптимальную мощность теплого пола под конкретные условия.
Стандартная градация при укладке – это увеличение шага на 5 см. Минимальное расстояние между изгибами равно 10 см, что достаточно для отопительных систем, выступающих в роли центрального и единственного отопления.
Шаг в 20 и более сантиметров используется только при создании теплых полов для временного и дополнительного обогрева. Допускается использование неравномерного расположения рукава.
К примеру, это часто применяется в угловых помещения, когда требуется проложить рукав от коллектора вдоль холодных стен. Далее по мере удаления от угловых сопряжений шаг увеличивается. В итоге получается, что наибольшая температура прогрева будет у холодной стены.
В калькуляторе расчета длины трубы уже включена величина шага от 10 до 40 см. При необходимости можно выбрать значение “Произвольная величина” и внести свои данные. Все вносимые данные имеют размерность в метрах. Для разделения следует использовать “точку”.
Читайте также:
Калькулятор расчета длины контура водяного теплого пола
Подогрев поверхности пола – это один из наиболее эффективных и рентабельных способов отопления помещений. Если судить с позиций эксплуатационных расходов, то водяной «теплый пол» выглядит предпочтительнее, особенно в том случае, если в доме уже имеется система водяного отопления. Поэтому, несмотря на достаточно высокую сложность монтажа и отладки водяного подогрева, часто выбирают именно его.
Калькулятор расчета длины контура водяного теплого пола
Работа над водяным «теплым полом» начинается с его проектирования и проведения расчетов. И одним из важнейших параметров станет длина труб в прокладываемом контуре. Дело здесь не только, да и не столько в расходах на материал – важно добиться того, чтобы длина контура не превышала допустимых максимальных значений, иначе работоспособность и эффективность системы – не гарантируется. Помочь с необходимыми вычислениями сможет калькулятор расчета длины контура водяного теплого пола, размещенный ниже.
Несколько необходимых разъяснений по работе с калькулятором — приведены под ним.
Калькулятор расчета длины контура водяного теплого пола
Пояснения по проведению расчетов длины контура
Существует немало схем укладки труб контуров водяного «теплого пола». Одним из основополагающих параметров является шаг укладки, то есть расстояние между соседними параллельными петлями, как показано на иллюстрации.
Иллюстрация наглядно показывает, что такое шаг укладки.
Очевидно, что чем меньше шаг, тем больше будет теплоотдача от уложенного контура. Но одновременно с этим будет расти и длина трубы, необходимая для реализации такой схемы.
Обычно шаг выбирается от 100 мм (в том случае, если «теплый пол» становится основным источником обогрева помещений) до 300 мм (если он будет лишь «помощником» главной системе отопления). Меньше 100 мм сделать шаг практически невозможно по технологическим соображениям (труба на малом радиусе изгиба может переломиться), а свыше 300 – неизбежно появится эффект «зебры», то есть чередование теплых и холодных полос на поверхности пола.
Калькулятор поможет определить длину контура при выбранном шаге укладки для конкретной площади участка, на котором будет производиться монтаж. При этом учитывается еще один скрытый коэффициент – на изгиб труб.
В том случае, если длина контура с трубой диаметром 16 мм превышает 70÷80 мм, а диаметром 20 мм – 100 ÷ 120 м, придется или увеличивать шаг укладки, или делить участок на два (или больше) контура приблизительно одинаковой длины. В противном случае не исключен эффект «закрытой петли», при котором циркуляционный насос просто не в силах будет преодолеть гидравлическое сопротивление труб, и движение теплоносителя по ним прекратится.
Нередко при составлении монтажных схем используют неравномерный шаг укладки, например, уплотняя его к холодным стенам или разрежая на участках, не требующих сильного подогрева. В этом случае придется провести расчет для каждого участка с определенным шагом укладки отдельно, а затем – суммировать результат.
Конечный результат выдается в метрах. ВАЖНО. он не учитывает участка контура до соединения с коллектором, если последний расположен на некотором удалении от обогреваемой площади.
Система водяного «теплого пола»
Сложность монтажа и высокая стоимость первоначальных вложений должны окупиться простотой в эксплуатации и экономичностью работы подобной системы. Как выполняется расчет и монтаж водяного «теплого пола» — в специальной публикации нашего портала.
