Как установить терморегулятор для теплого пола

Термодатчик для теплого пола: выбор и монтаж

Для нормальной работы системы теплого пола необходим терморегулятор и датчик. Эти устройства позволяют поддерживать комфортную температуру, при этом уменьшая расход электроэнергии теплого пола. Как выглядит термодатчик для теплого пола, можно увидеть на фото.

Особенности работы терморегулятора и датчика

Датчик температуры для теплого пола – это устройство, определяющее температуру пола или воздуха и передающее информацию терморегулятору, который представляет собой медный проводник трехметровой длины, соединенный с термосопротивлением. С целью защиты от внешних воздействий датчик защищен стеклянной колбой, а провод покрыт изоляцией из ПВХ. Длину устройства можно уменьшать или увеличивать до 50 метров.

Когда температура поднимается, сопротивление датчика уменьшается. Информация об этом поступает в терморегулятор. В зависимости от текущей и заданной температуры система подогрева то включается, то выключается. Обычно теплый пол снова начинается подогреваться, когда температура становится на 0,5 градуса ниже заданной (читайте также: «Теплый пол плохо греет: что делать «). Например, если на терморегуляторе установлена температура в 28 градусов, то при достижении этого показателя система отключается. Когда температура снижается до 27,5 градусов, подогрев снова включается. Таким способом поддерживается комфортная обстановка. Цикличность включений и выключений зависит от температуры воздуха в помещении, толщины стяжки пола, качества утепления.

Чаще всего, если датчик для терморегулятора теплого пола ломается, его не ремонтируют, а приобретают новый. При неправильной замене одного из компонентов нередко бывает, что интервал между включением и выключением системы нагрева увеличивается до 5 градусов.

Выбор и функции терморегулятора

Терморегулятор осуществляет такие функции:

• включение и выключение подогрева;
• поддержание указанной температуры;
• контроль подачи электроэнергии;
• экономия электричества благодаря оптимизации работы системы.

Расход электроэнергии системы теплого пола обычно равен половине ее мощности. Если выбран программируемый терморегулятор и он позволяет устанавливать дополнительные настройки, то потребление электроэнергии будет еще меньше.

Установка датчика теплого пола и терморегулятора не является обязательным, но без этих устройств будет невозможно контролировать степень нагрева. Кроме того, на систему без датчика и терморегулятора не распространяется гарантия производителя. Некоторые виды напольного покрытия, например, линолеум, ковролин, ламинат не должны нагреваться до температуры выше 30 градусов, в противном случае они быстро испортятся и начнут выделять в воздух токсичные вещества.

При выборе терморегулятора нужно обращать внимание не только на его внешний вид, но и на другие характеристики:

• мощность устройства – она должна соответствовать нагрузке теплого пола, если система мощнее, то между ней и регулятором теплого пола устанавливается магнитный пускатель;
• тип датчика (он может измерять температуру воздуха или пола, некоторые устройства определяют и то, и другое);
• возможность программирования – такие модели стоят дороже, но позволяют пользоваться дополнительными настройками и экономить на электроэнергии;
• способ установки.

Прежде чем перейти к тому, как установить датчик теплого пола, следует выбрать место для его расположения. Нельзя замуровывать его в стяжку – это осложнит замену устройства в случае его поломки.

Установка терморегулятора для теплого пола, смотрите на видео:

Монтаж терморегулятора и датчика

Монтаж датчика теплого пола начинают с того, что проделывают отверстие в стене и полу – оно будет проложено к распаечной коробке. Это удобно делать специальным зубилом перфоратора.

Провод обязательно защищают с помощью гофры – обычно она находится в комплекте с устройством. Рекомендуется сгладить переход между проводом и датчиком при помощи изоленты, намотанной в несколько слоев – это позволит в случае необходимости легко вытащить устройство. При установке гофры лучше делать повороты и углы плавными. Для того, чтобы убедиться, что можно будет без труда извлечь датчик, сначала устанавливают гофру, и только потом – устройство.

Просунуть датчик в нее будет проще, если воспользоваться леской для триммера. Она отличается хорошей упругостью, но при этом имеет толщину всего 3 миллиметра. Конец провода соединяют с леской при помощи изоленты и просовывают его внутрь гофры.

Прежде чем перейти к тому, как подключить датчик теплого пола, необходимо правильно расположить устройство. Датчик должен быть размещен параллельно греющим жилам, причем в середине между ними. Чтобы в гофру не попал раствор для стяжки, ее закрывают пробкой из пластика.

Завершение подключения

Потом выполняют подключение датчика теплого пола к терморегулятору. Схема подключения терморегулятора к теплому полу зависит от модели устройства, но обычно к регулятору подсоединяют 2 провода от датчика, фазу, ноль, заземление и 2 провода на нагрузку контуров. При выполнении этой работы лучше ориентироваться на рекомендации производителя. Установку проводят только при выключенном электричестве.

Теплые полы часто делают в помещениях, где нет возможности уложить на пол ковер, и холодная поверхность доставляет неудобства. Чтобы сэкономить на электроэнергии и в то же время сделать работу системы максимально эффективной, нужно установить терморегулятор и датчик.

Оставляйте отзывы:

Как установить терморегулятор на теплый пол правильно

Популярность системы отопления «теплый пол» сегодня на пике. Ее используют и как дополнительный источник тепловой энергии, и как основной. Но чтобы теплый пол (электрический, водяной или инфракрасный) работал экономично, необходимо добавить к нему небольшой приборчик – терморегулятор (программатор, термостат). С его помощью можно настроить температурный режим внутри комнаты, который он сам же и будет контролировать. А так как процесс монтажа теплого пола не очень сложный, то и проблема – как установить терморегулятор, также не вызовет у производителя работ затруднений.

Сразу же оговоримся, что температурные регуляторы – это отдельная единица, которая в комплектацию самого теплого пола не входит. Поэтому его необходимо правильно подобрать.

Как выбрать терморегулятор

Все будет зависеть от того, в какой комнате устанавливается система теплых полов. К примеру, если этот ванная комната или застекленный балок или лоджия, то лучше выбирать простейший вариант. К примеру, марки ТР. Если вам необходимо регулировать температуру в большой комнате (гостиной), то оптимальный вариант – более сложная конструкция с дисплеем и несколькими опциями (пульт управления и так далее). Правда, второй вариант значительно дороже первого. Так что стоит соизмерить свои расходы.

Комплектация терморегулятора модели TP-110

Не будем вдаваться в подробности выбора сложных моделей. Рассмотрим пример на простой из них. К примеру, для стандартной ванной комнаты подойдет терморегулятор ТР-110. Вот его технические характеристики:

• Он выдерживает 16 А.
• Установить терморегулятор можно на теплые полы, потребляющие 130 Вт, для небольшого помещения ванной это в самый раз.
• Это малогабаритное, даже можно сказать, компактное устройство с размерами 80x80x56 мм.
• Вес прибора всего лишь 90 г.

В его комплект также входят термодатчик резисторного типа и кабель длиною 2 м для подключения к теплому полу.

Правильная установка терморегулятора зависит от многих факторов. Давайте рассмотрим основные из них.

Инструкция по установке теплого пола с терморегулятором

Место установки

Перед тем как подключить этот прибор, необходимо выбрать место его установки. Это важная составляющая корректной работы не только прибора, но и всего отопления в целом. Где же надо устанавливать терморегулятор:

• Оптимальная высота на стене 1,2-1,5 м.
• Недалеко от розетки.
• Если дверь открывается влево, то прибор необходимо устанавливать справа, и наоборот.
• Нельзя монтировать его около оконных проемов. Чем дальше от них, тем лучше.

Как подключить к электрической сети

Подключение терморегулятора проводится двумя вариантами:

1. Просто включить его в розетку через штепсельную вилку и провод.
2. Провести скрытую проводку от терморегулятора к розетке.

Второй вариант делается так. Устанавливаете прибор ниже розетки. Делаете на месте будущей установки отверстие под стандартный подрозетник, который покупаете заранее. Высверливаете коронкой в бетонной стене отверстие, куда и монтируется подрозетник. Между розеткой и местом установки терморегулятора делается штроба, куда закладывается провод.

Штробы для проведения скрытой проводки

Обратите внимание! Необходимо соединить розетку и терморегулятор точно таким же кабелем, который идет от распределительного щитка к розетке. Он рассчитан на установленный в щите автомат и УЗО, так что конфликта между двумя приборами не будет.

Как подключить терморегулятор и теплый пол

В самом терморегуляторе три выходных провода стандартной расцветки:

• Коричневый это фаза, он обозначается буквой «L».
• Синий – это ноль, обозначается «N».
• Желто-зеленый – это заземление, буквы «PE».

Кстати, провода идут в комплекте к прибору длиною 3 м и сечением 1 мм². Их называют «холодными». Почему? Потому что они соединяют терморегулятор с теплыми полами и термодатчиком. Это не нагревательные элементы.

Итак, терморегулятор необходимо соединить с теплым полом и температурным датчиком. Поэтому перед тем как подключить оба устройства между собой, необходимо от места установки терморегулятора до пола сделать вертикальную штробу, куда и закладываются провода.

Обратите внимание на корпус прибора, на нем всегда есть схема подключения терморегулятора. Ее и берем за основу. Она для всех простых моделей практически одинакова. Теперь проводим подключение:

• Термодатчик необходимо подключить к клеммам номер 1 и 2. В данном случае полярность не учитывается.
• Кабель питания от розетки подключается к клеммам номер 5 и 6. При этом на пятую клемму сажается фаза, на шестую ноль.
• Нагревательный кабель подключается к клеммам номер 3 и 4.

Если в качестве электрического теплого пола используется двухкабельный вариант, то подключать сам теплый пол надо по клеммам 3, 4 и 5. При этом на пятую клемму сажается ноль питающего кабеля и заземление нагревательного кабеля. В этом случае будет срабатывать зануление, а не заземление. Эта схема предложена производителем.

Но тут есть один нюанс. Если в вашем доме используется электрическая схема «TN-C-S», тогда теплый пол необходимо обязательно заземлять. Потому что установленный в распределительном щитке УЗО будет все время срабатывать, отключая всю сеть.

К сожалению, не во всех терморегуляторах предусмотрена встроенная линия заземления, поэтому клемма «PE» отсутствует. Что делать в этом случае? К примеру, вот такая схема, которая себя оправдывает:

• Питающий кабель подсоединяется к 5 и 6 клеммам (к пятой ноль, к шестой фаза).
• Два провода одножильного кабеля (они белого цвета) к клеммам номер 3 и 4.
• Заземляющие провода соединяются к клемме номер 5.

Как видите, установка терморегулятора – дело не самое простое. Во всяком случае, это касается электрического подключения всех элементов теплого пола. При этом приходится учитывать не только схему подключения проводов между прибором и нагревательным кабелем, но и между регулятором и температурным датчиком. Здесь важно ничего не перепутать.

Подключение теплого пола и терморегулятора к сети

Многих начинающих мастеров интересует вопрос, касающийся такой темы, как – схема терморегулятора. А точнее, можно ли своими руками собрать ее? Никаких проблем в этом нет. Схема достаточно проста, в интернете вы найдете несколько предложений от опытных электриков, которые самостоятельно собирают их, используя в собственном доме.

Заключение по теме

Установка температурного регулятора связана с электрическими схемами и сетями. Поэтому если вы решили самостоятельно провести подключение данного прибора, то стоит разобраться в теме досконально. Но имейте в виде, что многие обыватели путают установку терморегулятора на батарею отопления с монтажом, который был разобран в этой статье. Это совершенно два разных прибора.

Технология укладки электрического теплого пола под плитку

Какой электрический теплый пол под плитку лучше – критерии выбора

Как выбрать электрический теплый пол – советы специалиста

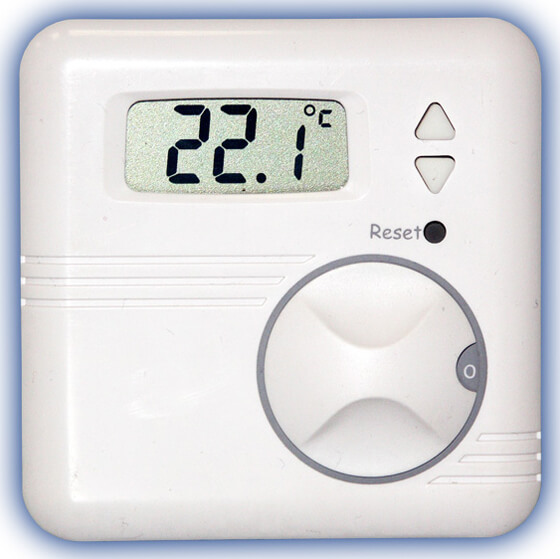

Терморегулятор для теплого пола — ключ к комфорту в вашем доме

Терморегулятор: задаем уровень комфорта

Сейчас многие увлечены созданием системы дополнительного обогрева в виде теплого пола. Чтобы не допускать при его эксплуатации перерасхода электроэнергии, рекомендуется подключить терморегулятор для теплого пола. Их применение позволяет решить задачу поддержания заданного показания температуры. Прибор автоматически подключает или отключает нагревательный элемент (электрический кабельный пол, пленочный пол) в соответствии с показаниями датчика температуры.

При монтаже пола с системой подогрева следует подобрать термостат с соответствующими параметрами.

Виды терморегуляторов

В торговой сети можно найти регулирующие устройства нескольких типов. По совокупности выполняемых функций выделяют:

•Прибор с режимом экономии электроэнергии. Он обеспечит снижение температуры в комнате на период отсутствия жильцов на несколько градусов, что непременно отразится на общем расходе электричества.

•Термостат, совмещенный с программируемым таймером. Режим повышения или понижения температуры задается установлением программы таймера. Таймер передает команду на терморегулятор, заставляя увеличивать или уменьшать интенсивность обогрева на указанный период.

•Интеллектуальный программируемый терморегулятор. На нем можно задавать на дисплее автоматическое чередование режимов обогрева и режимов экономии. Прибор самостоятельно рассчитает время передачи команд на нагревательные элементы и будет контролировать расход тепла в зависимости от существующей совокупности факторов.

•Терморегулятор с ограничительным датчиком. Он обеспечивает установку максимального и минимального значения температуры пола при указанной температуре комнатного воздуха. Так нагревательный элемент защищается от вероятного перегрева, а заодно и напольное покрытие.

По способу управления приборы разделяют на электронные и механические.

Для небольших помещений подойдет стандартный термостат без функции программирования. Программируемые модели лучше устанавливать в просторных помещениях. Наиболее удобно в этих случаях устанавливать электронные терморегуляторы с датчиками пола.

По коммутируемой мощности прибор должен соответствовать обогревательной системе. Современные нормы устанавливают максимально допустимый уровень мощности для термостатов в 3 кВт.

Задачи термостата

Терморегулятор – продукт современных высокотехнологичных решений

При помощи термостата обеспечивается оптимальная температура теплого пола в квартире. Оптимальной называют такую температуру, при которой сохраняются функции теплого пола и не происходит деформация напольного покрытия и нарушения уровня комфортности в квартире.

Существуют нормы температуры пола для разных по функциональности помещений.

• Для детских садов и общеобразовательных школ – 24 градуса;
• Для квартиры (помещения с постоянным нахождением людей) – 26 градусов;
• Для паркета – 30 градусов;
• Для ламината при укладке пленочного пола – 27 градусов.

Подготовка прибора к установке

Прежде чем устанавливать регулятор температуры теплого пола, следует ознакомиться с его спецификой. Необходимые сведения содержит инструкция, прилагаемая к конкретной модели прибора.

Схема подключения проводов

Узнайте, как снимается лицевая панель, она же панель управления. Это указывается на схеме в документации. Неправильный демонтаж может испортить приспособления для крепления лицевой панели, и прибор придется заменять.

Укрепите на стене монтажную коробку, или продолбите вначале углубление, а затем поместите в него коробку. Место для размещения термостата выбирается недалеко от розеток, на удобной высоте от поверхности пола (60 – 100 сантиметров).

Перед началом процедуры монтажа отключите напряжение в сети.

К монтажной коробке подводят провода питания. При помощи индикатора определяем фазный провод (коричневый или черный), провод с рабочим нулем (синий), провод для заземления. Тестером замеряем напряжение между фазой и нулем – 220 В.

Между нагревательным элементом и термостатом подключаем датчик температуры теплого пола. Скрываем корпус датчика в гофротрубе. Провод от датчика протягиваем к корпусу термостата.

Выполняем подключение терморегулятора для теплого пола, а именно подсоединение проводов к термостату. Специалисты рекомендуют тщательно проверять правильность подсоединения. Сверяйте производимые манипуляции со схемой подключения. Контакт для крепления фазного провода обычно обозначается буквой L, контакт для нулевого провода – буквой N. Клеммы для подключения провода от датчика температуры обозначаются как sensor.

Аккуратно помещаем прибор в монтажную коробку. Здесь можно столкнуться с ситуацией, когда установке терморегулятора что-то мешает. Не следует применять силу, это может повредить хрупкий прибор. Помеху могут создавать неудачно протянутые провода или слишком длинная гофрированная труба. Убираем помехи, и вводим термостат в корпус коробки.

Используем уровень, чтобы ровно расположить терморегулятор. Размещаем по месту панель прибора, и закрепляем ее крепежными винтами. Установка терморегулятора теплого пола завершена.

Завершение монтажных работ

Крышку термостата устанавливаем на место. На подключенный термостат подаем питание (включаем автомат). На моделях с жидкокристаллическим экраном или индикатором работы момент включения можно зафиксировать визуально, то есть по появлению индикации. На приборе выставляем показатель температуры и запускаем теплый пол для работы в тестовом режиме.

Регулировка температуры теплого пола при помощи программируемого термостата проверяется так: вначале выставляются параметры времени включения – выключения прибора, параметры температуры, и затем запускается пробный суточный цикл работы.

По мнению производителей, установку терморегулятора должен выполнять квалифицированный специалист. Они аргументируют свою позицию соображением, что современные термостаты являются высокотехнологичными приборами со сложной электроникой. И ошибки в монтаже указанных приборов могут приводить к повреждению пола с подогревом в результате выставления неправильных режимов.

Домашнему мастеру рекомендуется браться за работу при условии обладания значительным опытом электромонтажных работ. Перед проведением монтажа следует получить самую подробную консультацию у электрика, обладающего необходимым практическим опытом.

Производим установку терморегулятора в специально выдолбленной монтажной коробке. К ней подводим заземление и силовой кабель.

Установка терморегулятора. Лучше всего поместить терморегулятор рядом с имеющейся электрической проводкой.

Установка терморегулятора для водяного теплого пола несколько отличается от электрического.

Установка инфракрасного пола потребует следующий инструмент. Подключение проводов терморегулятора. Терморегулятор крепится на стену рядом со штрабой.

Когда подключен теплый пол в квартире электрический производят монтаж терморегулятора и установку термодатчика.
