Как самому сделать электрический теплый пол

Теплые полы, еще недавно считавшиеся признаком роскоши, сегодня пользуются небывалой популярностью. Их устанавливают в квартирах, домах, офисах, банях и других помещениях. Это может быть и основной источник отопления, и дополнительный – в кухне, ванной, туалете или прихожей. Учитывая то, что стоимость их относительно невелика, монтаж отдельных конструкций простой, все чаще даже у владельцев квартир старого фонда возникает вопрос, как их можно сделать и что для этого понадобится. Итак, тема нашей статьи — как делать электрические теплые полы в зависимости от особенностей конструкции.

Разновидности конструкций
Монтаж нагревательного кабеля
Укладка теплоизоляции
Монтаж теплового кабеля
Как укладывают нагревательные маты
Укладка термомата
Инфракрасная пленка – последовательность действий

Разновидности конструкций

Поскольку в квартирах многоквартирных домов устанавливать можно только электрические полы (исключение касается новостроек, но там водяные уже идут в комплекте с основным видом отопления), именно о них и пойдет речь.

В зависимости от используемого нагревательного элемента, полы подразделяются на:

нагревательный кабель (кабельные полы);
нагревательные маты;
инфракрасную пленку.

Самыми тяжелыми в укладке являются кабельные полы, для которых понадобится делать бетонную стяжку, чтобы в ней утапливать кабель. Такие конструкции делать во вторичном жилье очень проблематично. Необходимо получить согласие управляющей компании, рассчитать нагрузку на несущие стены с учетом бетонного пола, правильно провести все работы, чтобы не нарушить целостность.

В квартирах вторичного фонда наиболее рациональными будут термоматы — пленочный теплый пол электрический, как сделать его мы расскажем ниже. Конструктивно это тонкий кабель, прикрепленный к сетке в определенной последовательности, который нужно просто расстелить, закрепить и включить. Это абсолютно безопасное устройство, защищенное от ударов тока и механических повреждений, поверх которого настилается уже собственно напольное покрытие – ламинат, паркет или ковролин.

Если интересует, как самому сделать электрический теплый пол, не имея никакого опыта и специальных знаний, лучше всего выбирать инфракрасную пленку. У нее аналогичный с термоматами принцип работы, но токопроводящие дорожки располагаются не по верху крепления, но внутри него, благодаря чему инфракрасное излучения быстро и безопасно прогревает комнату.

Инфракрасную пленку можно эксплуатировать даже без напольного покрытия, но все же рекомендуется использовать ламинат или ковролин.

Монтаж нагревательного кабеля

При всем разнообразии моделей именно нагревательный кабель считается самым простым. Минимальный срок его службы составляет 15 лет, и это только гарантия производителя, тогда как в реальности такие полы служат гораздо дольше.

Перед тем, как сделать теплый пол, необходимо подготовить поверхность – пол зачистить от прежнего покрытия, поскольку должен быть идеально ровным, без перепадов уровня, без колдобин и выбоин. Для того, чтобы полностью исключить даже малейшие огрехи, делается цементная стяжка. Это может быть самовыравнивающийся быстросохнущий состав, после которого уже через день можно приступать к монтажу.

Заранее просчитайте, где будет проходить нагревательный кабель – его не должно быть на участках, занятых мебелью и крупной бытовой техникой.

Обратите внимание на то, какой именно кабель – одно- или двухжильный. Одножильный закольцовывается – начало укладки и конец должны совпадать. Двухжильный кабель начинается и заканчивается в разных местах комнаты, а на конце его ставится муфта.

Второй этап планирования – место установки терморегулятора, для чего нужно проштробить стену. Уже после установки сюда подключается датчик температуры.

Укладка теплоизоляции

В качестве изоляции можно использовать пенополистирол, который укладывают под всей поверхностью нагревательного кабеля и еще на 10 см заводят на стены. Цементную стяжку толщиной 3-3,5 см делаете поверх теплоизоляции.

На просушку цементной стяжки обычно дается 3-4 дня, чтобы в дальнейшем при проведении работ не было никаких провалов или следов. Поверх уже застывшей стяжки накладывают фольгу – она нужна для того, чтобы тепло от кабеля не уходило в пол, а отражалось внутрь помещения.

На фольгу закрепляете монтажную ленту. Это специальное приспособление, на котором фиксируется нагревательный кабель, не давая ему съехать в любую сторону. Монтажная лента крепится к полу обычными саморезами.

Монтажную ленту укладывают перпендикулярно направлению кабеля с минимальным шагом в полметра.

Монтаж теплового кабеля

После того, как все подготовительные работы проведены, приступают к монтажу кабеля. Начина.т от терморегулятора и прокладывают в соответствии со схемой расположения в комнате. Кабель укладывается на монтажную ленту и закрепляется, для чего на ней предусмотрены специальные клипсы. По окончании прокладки устанавливаете датчик температуры и подключаете всю систему к терморегулятору.

В этот же день можно сразу залить кабель цементной стяжкой. Напомним, ее толщина должна быть не менее 3-х сантиметров. После застывания стяжки поверхность закрывается любым выбранным покрытием, но чаще всего для этого используют керамическую плитку. Пошаговое руководство, как делать монтаж теплого пола под плитку своими руками. изложено в другой статье, для чего можно перейти по ссылке.

ВИДЕО: Инструкция по укладке нагревательного двухжильного кабеля

Как собирают нагревательные маты

Если для нагревательного кабеля необходимым условием является бетонная стяжка, уменьшающая высоты комнаты, то можно обойтись и без этого. Мы расскажем, как сделать электрический теплый пол без стяжки, и речь пойдет о нагревательных матах.

Монтаж такого пола очень простой, но нужно заранее определиться с площадью, чтобы по ней купить необходимое количество материала. Средняя стоимость квадратного метра начинается от 3500 рублей и зависит от мощности и бренда. Конструктивно это нагревательный кабель, как правило, двухжильный, мощностью 260 Вт, закрепленный на стекловолоконной сетке. Укладывают такой пол на плиточный клей в любом помещении, где требуется сделать теплый электрический пол.

Укладка термомата

Начало работ заключается в составлении схемы, где будет уложен нагреватель. И здесь также действует правило – только на открытой поверхности. Не укладывают его под мебель и крупную бытовую технику.

Поверхность заранее подготавливается, при необходимости зачищается, она должна быть ровной без значительных перепадов высоты. Маты легко режутся на куски. Но так, чтобы не повредить кабель. Чаще всего для крепления используется плиточный клей. В некоторых случаях предпочитают двусторонний скотч, хотя это и не самый надежный способ крепления.

Категорически запрещено перерезать кабель, допускать наложение кабелей друг на друга, нарушать изоляцию любым механическим способом.

После того, как термоматы разложены, они подключаются к датчику температуры (термостату) и закрываются напольным покрытием — ламинатом, керамической плиткой, керамогранитом и т.д.

ВИДЕО: Установка сверхтонкого теплого пола на основе нагревательных матов

Инфракрасная пленка – последовательность действий

Разобраться в том, как самому сделать теплый пол электрический из ИК-пленки не сложно, во многом он совпадает с монтажом термоматов. Но разница все же есть и заключается она в необходимости прямой теплоизоляции, роль которой чаще всего выполняет фольгированный лавсан.

Для справки. Фольгированный лавсан – износостойкое полиэфирное полотно, отличающийся от аналоговых материалов высокой механической и электрической прочностью.

Лавсан укладывают на пол под ИК-пленку, чтобы исходящее тепло отражалось внутрь помещения, а не уходило в пол.

Пленку раскатывают и укладывают параллельно друг другу, закрепляя их между собой специальными обжимными коннекторами. Поверх пленки можно сразу укладывать напольное покрытие. Это может быть даже ковролин, так как пленка защищена от механических повреждений и ударов тока.

Сделать теплые полы можно в любой без исключения квартире или помещении. Главное, правильно выбрать материал. Это может быть кабельный пол для которого придется месить бетон и делать стяжку. А можно выбрать термоматы или инфракрасную пленку, которые абсолютно безопасны в эксплуатации, а с монтажом справится даже новичок.

ВИДЕО: Как сделать ИК-теплый пол под плитку

Делаем теплый пол от отопления своими руками

Теплые водяные полы – это комфортно и удобно, особенно если они не требуют установки водогрейного котла. В домах с радиаторным отоплением можно подключить теплые полы к отопительной системе – это позволит сделать водяные теплые полы без лишних затрат.

Для выполнения теплых полов, запитанных от системы отопления, необходим ряд условий. Система отопления должна быть оснащена циркуляционным насосом. При его отсутствии проще потратиться и установить насос, чем выполнять гравитационную систему с выдержанным уклоном контура пола. Система может быть как однотрубной, так и двухтрубной. При однотрубной системе подающая труба теплого пола подключается после циркуляционного насоса, а обратная – перед насосом.

Необходимо также рассчитать длину контуров. Для двухтрубной системы она должна быть не более 50 метров, для однотрубной – не более 30 метров. Если контур обогрева помещения получается больше, необходимо разделить его на несколько контуров, уложенных в разных зонах или параллельно.

Подготовка пола

Чтобы избежать теплопотерь и не обогревать плиты перекрытия, необходимо перед установкой греющего контура выполнить подготовку поверхности чернового пола.

Если на полу уже имеется напольное покрытие – его необходимо удалить, трещины затереть цементным раствором, а поверхность пола выровнять с помощью цементного раствора или тонкого слоя чистого крупного песка. Поверхность пола обязательно проверяют с помощью уровня на отсутствие перекосов – если контур теплого пола будет уложен неровно, образуются участки с застоем теплоносителя, что ухудшит теплоотдачу.
По периметру комнаты, а также на стыке контуров отопления необходимо установить демпферную ленту. Лента выпускается различной ширины, с клеящим слоем или без него. Ширину ленты необходимо выбрать так, чтобы она была выше расчетной высоты бетонной стяжки. Способ крепления выбирают в зависимости от отделки стен. К гладким стенам ленту можно приклеить с помощью клеящего слоя. К шероховатым поверхностям демпферную ленту крепят дюбель-гвоздями для быстрого монтажа. Лента необходима для того, чтобы при нагреве-остывании пола не происходило разрушения стяжки.

Демпферная лента для стяжки пола

После этого на пол необходимо уложить твердую теплоизоляцию, которая не позволит теплу уходить вниз. Это может быть экструдированный полистирол в виде плит или рулонный вспененный полиэтилен с фольгированным покрытием. Плиты укладывают встык, не допуская зазоров и щелей. Рулонные материалы кладут также встык, а стыки проклеивают металлизированным скотчем. Рулонные материалы вследствие малой толщины используют редко, только в том случае, если из-за небольшой высоты помещения использование более толстого утеплителя невозможно. Поверх утеплителя укладывают слой полиэтиленовой пленки толщиной от 200 мкм – она необходима для того, чтобы создать лучшие условия для высыхания бетонной стяжки и исключить протекание бетона.

Укладка твердой теплоизоляции на пол

На пол укладывают арматуру. Это может быть арматурная сетка с ячейкой от 10 см, или сетка из прутка 6-8 мм, связанная в местах пересечения проволокой. Сетку укладывают на пластиковые направляющие, чтобы создать зазор между арматурой и основанием.

Для выполнения теплого водяного пола от отопления удобны специальные полистирольные плиты с бобышками – они предназначены для укладки водяного контура и не требуют установки направляющих. Следует учесть, что при укладке полистирола с бобышками необходимо использовать металлопластиковые трубы, а не полиэтилен, а арматуру укладывать после укладки водяного контура.

Полистирольные плиты для укладки теплого пола

Укладка водяного контура и заливка стяжки

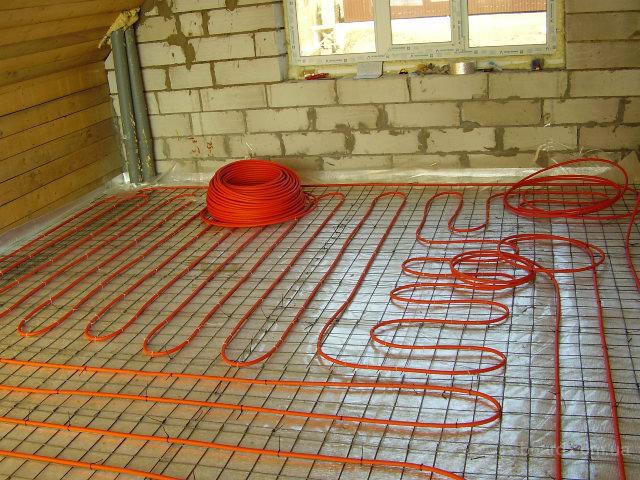

После подготовки пола необходимо уложить водяной контур из металлопластиковых труб по заранее продуманной схеме. Можно использовать также трубы из шитого полиэтилена. Обычно применяют два способа укладки: «змейка» и «улитка». Укладка «улиткой» более выгодна – контур содержит меньше углов, при этом более холодные трубы обратного контура проходят рядом с горячим прямым, что позволяет избежать так называемой «зебры» – участков теплого и холодного пола. Трубы водяного контура обычно кладут с шагом 15 см, для южных регионов можно использовать и шаг 30 см. Если необходимо сделать пол на каком-либо участке более теплым, шаг укладки на нем можно увеличить. Диаметр труб водяного контура выбирают меньше, чем диаметр магистральных труб, иначе давление в них будет недостаточным.

Трубы водяного контура укладывают в соответствии с заранее начерченным планом, начиная от распределительного пункта. Для подключения труб оставляют некоторый запас. Укладку труб производят единым контуром, без стыков, чтобы избежать вероятных протечек. Делать это удобнее вдвоем: один укладывает трубу, второй подвязывает ее к арматуре с помощью пластиковых хомутов или закрепляет между бобышками.

Укладка труб водяного отопления способом под названием улитка

После раскладки конец трубы выводят к распределительному пункту, закрепляя в стыке между стеной и полом с помощью специальных металлических гильз.

Подключают контур теплого пола с помощью специальной соединительной фурнитуры к распределительному пункту и заполняют систему водой или воздухом. Проверяют отсутствие повреждений на трубах.

Подключение теплго пола к системе отопления с помощью соединительной фурнитуры

Заливку стяжки лучше проводить на заполненной воздухом системе. Для стяжки применяют бетон марки 200 с мелким зерном наполнителя. Бетон выливают на подготовленное основание, выставляют маяки из досок и разглаживают с помощью правила. Высота стяжки должна быть такой, чтобы полностью покрывать трубы водяного контура и арматуру на 5-6 см. Более толстая стяжку ухудшит самоотдачу, а меньшая толщина может привести к повреждению труб. Поверхность стяжки можно слегка присыпать цементом через сито – это сделает ее более прочной. Высыхание стяжки продолжается около 3-4 недель, только после этого можно монтировать декоративное покрытие пола и нагружать его.

Следующий шаг — это стяжка пола

Теплый пол в помещении – прекрасная основа для укладки любого финишного покрытия: плитки, линолеума, ламината. У теплого пола с водяным контуром имеется один недостаток – он имеет значительную высоту, около 10 см. Если высота помещения не позволяет выполнить теплый пол от отопления с устройством бетонной стяжки, можно выполнить теплые водяные полы с использованием модульных конструкций или электрические с применением инфракрасных матов .

Как сделать водяной теплый пол

В помещениях, отопление которых сделано по технологии теплого пола, ощущения намного комфортнее, чем при традиционной радиаторной системе. При подогреве пола, температура распределятся оптимальным образом: теплее всего ногам, а на уровне головы уже более прохладно. Способов подогрева два: водяной и электрический. Водяной дороже в монтаже, но дешевле в эксплуатации, так что именно его чаще делают. Немного сократить расходы при установке можно, если сделать водяной теплый пол своими руками. Технология не самая простая, но и не требует энциклопедических знаний.

Распределение тепловых потоков при разных системах отопления

Устройство и принцип работы

Для водяного подогрева теплого пола используется система труб, по которым циркулирует теплоноситель. Чаще всего трубы заливают в стяжку, но есть системы сухого монтажа — деревянные или полистирольные. В любом случае присутствует большое количество труб небольшого сечения, уложенных под напольное покрытие.

Где можно монтировать

Из-за большого количества труб водяной подогрев делают в основном в частных домах. Дело в том, что система отопления многоэтажек ранней постройки не рассчитана на такой способ обогрева. Сделать теплый пол от отопления можно, но велика вероятность того, что или у вас будет слишком холодно, либо у соседей сверху или снизу — в зависимости от типа запитки системы. Иногда холодным становится весь стояк: гидравлическое сопротивление водяного пола в разы выше, чем радиаторной системы отопления и оно может закупорить движение теплоносителя. По этой причине добиться от управляющей компании разрешения на монтаж теплого пола очень сложно (установка без разрешения — административное правонарушение).

Водяной теплый пол подразумевает большое количество труб небольшого диаметра

Хорошая новость состоит в том, что в новостройках стали делать две системы: одна для радиаторного отопления, вторая — для водяного теплого пола. В таких домах и разрешения не требуется: разрабатывалась соответствующая система с учетом более высокого гидравлического сопротивления.

Принципы организации

Чтобы понимать, что вам необходимо для того чтобы сделать водяной теплый пол своими руками, нужно разобраться в том, из чего состоит система и как она работает.

Регулировка температуры теплоносителя

Для того, чтобы ногам на полу было комфортно, температура теплоносителя не должна превышать 40-45°C. Тогда пол прогревается до комфортных значений — порядка 28°C. Большая часть отопительного оборудования выдавать такую температуру не может: минимум 60-65°C. Исключение — конденсационные газовые котлы. Они показывают максимальную эффективность именно при малых температурах. С их выхода подавать нагретый теплоноситель можно напрямую в трубы теплого пола.

При использовании котла любого другого типа необходим узел подмеса. В нем к горячей воде от котла добавляется остывший теплоноситель из обратного трубопровода. Состав этого уза вы видите на схеме подключения теплого пола к котлу.

Схема устройства водяного теплого пола

Принцип работы следующий. Нагретый теплоноситель поступает от котла. Он попадает на термостатический клапан, который при превышении порогового значения температуры, открывает подмес воды из обратного трубопровода. На фото перед циркуляционным насосом есть перемычка. В ней устанавливают двухходовой или трехходовой клапан. Открывая его и подмешивают остывший теплоноситель.

Смешанный поток через циркуляционный насос попадает на термостат, который руководит работой термостатического клапана. При достижении заданной температуры подача из обратки прекращается, при превышении снова открывается. Так происходит регулировка температуры теплоносителя водяного теплого пола.

Распределение по контурам

Далее теплоноситель попадает на распределительную гребенку. Если водяной теплый пол сделан в одном небольшом помещении (ванной, например), в котором уложена всего одна петля из труб, этого узла может и не быть. Если петель несколько, то между ними необходимо каким-то образом распределять теплоноситель, а потом его каким-то образом собрать и отправить в обратный трубопровод. Эту задачу и выполняет распределительная гребенка или, как еще называют, коллектор теплого пола. По сути это две трубы — на подаче и обратке, к которым подключены входы и выходы всех контуров теплого пола. Это самый простой вариант.

Смесительный узел теплого пола с возможностью автоматического поддержания температуры

Если теплый пол сделан в нескольких помещениях, то лучше ставить коллектор с возможностью регулировки температуры. Во-первых, в разных помещениях требуется разная температура: кто-то предпочитает в спальне +18°C, кому-то необходимо +25°C. Во-вторых, чаще всего, контуры имеют разную длину, и передать могут разное количество тепла. В-третьих, есть помещения «внутренние» — у которых на улицу выходит одна стена, а есть угловые — с двумя или даже тремя наружными стенами. Естественно, количество тепла в них должно быть разным. Обеспечивают это гребенки с термостатами. Оборудование недешевое, схема сложнее, но такая установка позволяет поддерживать заданную температуру в помещении.

Терморегуляторы есть разные. Одни контролируют температуру воздуха в помещении, вторые — температуру пола. Тип выбираете сами. Независимо от этого, они управляют сервомоторами, установленными на гребенке подачи. Сервомоторы в зависимости от команды увеличивают или уменьшают проходное сечение, регулируя интенсивность потока теплоносителя.

Теоретически (и практически бывает) может возникнуть ситуации, когда подача на все контуры окажется перекрытой. В таком случае циркуляция прекратится, котел может закипеть и выйти из строя. Чтобы этого не случилось, обязательно делают байпас, через который проходит часть теплоносителя. При таком построении системы котел в безопасности.

Посмотреть один из вариантов системы можно в видео.

Укладка теплого водяного пола

Одна из ключевых составляющих системы — трубы и система их фиксации. Есть две технологии:

Сухая — полистирольная и деревянная. На систему из пенополистирольных матов или деревянных пластин укладываются металлические полосы со сформованными каналами для укладки труб. Они необходимы для более равномерного распределения тепла. Трубы вставляются в выемки. Сверху укладываются жесткий материал — фанера, ОСП, ГВЛ и т.д. На это основание можно настилать мягкое напольное покрытие. Возможна укладка плитки на плиточный клей, паркета или ламината.

Деревянная система водяного теплого пола

Укладка в стяжку или так называемая «мокрая» технология. Состоит из нескольких слоев: утеплитель, система фиксации (ленты или сетка), трубы, стяжка. Поверх этого «пирога» после схватывания стяжки укладывается уже напольное покрытие. При необходимости под утеплителем укладывают слой гидроизоляции- чтобы не затопить соседей. Может также присутствовать армирующая сетка, которую настилают поверх труб теплого пола. Она перераспределяет нагрузку, предотвращая повреждение системы. Обязательным элементом системы является демпферная лента, которая раскатывается по периметру помещения и укладывается в месте соединения двух контуров.

Водяной теплый пол в стяжке

Обе системы неидеальны, но более дешевой является укладка труб в стяжку. Хотя она и имеет массу минусов, именно она по причине более низкой стоимости более популярна.

Какую систему выбрать

По стоимости сухие системы обходятся дороже: их комплектующие (если брать готовые, заводские) стоят больше. Но они весят намного меньше и быстрее вводятся в эксплуатацию. Есть несколько причин, по которым стоит использовать именно их.

Первая: большой вес стяжки. Далеко не все фундаменты и перекрытия домов способны вынести нагрузку, создаваемую водяным теплым полом в бетонной стяжке. Над поверхностью труб должен быть слой бетона не менее 3 см. Если учесть, что наружный диаметр трубы составляет тоже порядка 3 см, то общая толщина стяжки 6 см. Вес получается более чем значительный. А сверху часто еще плитка на слое клея. Хорошо, если фундамент рассчитан с запасом — он выдержит, а если нет — начнутся проблемы. Если есть подозрение, что перекрытие или фундамент не вынесут нагрузки, лучше делать деревянную или полистирольную систему.

Вторая: низкая ремонтопригодность системы в стяжке. Хотя при укладке контуров теплого пола рекомендуется укладывать только цельные бухты труб без соединений, периодически трубы повреждаются. Или при ремонте попали сверлом, или лопнула из-за брака. Место повреждения можно определить по влажному пятну, но отремонтировать сложно: приходится разбивать стяжку. При этом можно повредить соседние петли, из-за чего зона повреждения становится больше. Даже если удалось сделать аккуратно, приходится делать два шва, а именно они — потенциальные места следующего повреждения.

Процесс монтажа водяного теплого пола

Третий: ввод в эксплуатацию теплого пола в стяжке возможен только после того, как бетон наберет 100% ресурс прочности. На это уходит не менее 28 дней. До этого срока включать теплый пол нельзя.

Четвертый: у вас сделан деревянный пол. Сама по себе тяжка на деревянном полу — не лучшая затея, а еще стяжка с повышенной температурой. Древесина быстро разрушится, обрушится вся система.

Причины серьезные. Потому, в некоторых случаях, более целесообразно использовать сухие технологии. Тем более, что деревянный водяной теплый пол своими руками обходится не так и дорого. Самый дорогой компонент — металлические пластины, но их тоже можно сделать из тонкого листового металла и лучше — алюминия. Важно уметь гнуть, формуя пазы для труб.

Вариант полистирольной системы теплого пола без стяжки продемонстрирован в видео.

Материалы для теплого водяного пола

Чаще всего делают водяной теплый пол в стяжке. О его структуре и необходимых материалах и пойдет речь. Схема теплого водяного пола представлена на фото ниже.

Схема теплого водяного пола со стяжкой

Все работы начинаются с выравнивания основания: без утепления затраты на обогрев будут слишком высокими, а укладывать утеплитель можно только на ровную поверхность. Потому первым делом готовят основание — делают черновую стяжку. Далее опишем пошагово порядок работ и используемые в процессе материалы:

По периметру помещения раскатывают и демпферную ленту. Это полоса теплоизоляционного материала, толщиной не более 1 см. Она предотвращает потери тепла на обогрев стен. Вторая ее задача — компенсировать температурное расширение, которое возникает при нагреве материалов. Лента может быть специальной, а еще можно уложить нарезанный полосами тонкий пенопласт (толщиной не более 1 см) или другой утеплитель такой же толщины.
На черновую стяжку укладывается слой теплоизолирующих материалов. Для устройства теплого пола лучший выбор — пенополистирол. Лучше всего — экструдированный. Его плотность должна быть не менее 35 кг/м 2. Он достаточно плотный, чтобы выдержать вес стяжки и эксплуатационные нагрузки, имеет отличные характеристики и длительный срок экплуатации. Его недостаток — он дорог. Другие, более дешевые материалы (пенопласт, минеральная вата, керамзит), имеют массу недостатков. Если имеете возможность — используйте пенополистирол. Толщина теплоизоляции зависит от многих параметров — от региона, характеристик материала фундамента и утеплителя, способа организации чернового пола. Потому ее необходимо рассчитывать применительно к каждому случаю.

Далее часто кладут армирующую сетку с шагом 5 см. К ней также привязывают трубы — проволокой или пластиковыми хомутами. Если использовался пенополистирол, можно обойтись без армирования — крепить можно специальными пластиковыми скобами, которые вгоняют в материал. Для других утеплителей армирующая сетка обязательна.
Поверх устанавливают маяки, после чего заливают стяжку. Ее толщина — на менее 3 см над уровнем труб.
Далее укладывается чистовое напольное покрытие. Любое, подходящее для использования в системе полов с подогревом.

Это все основные слои, которые необходимо уложить, когда будете делать водяной теплый пол своими руками.

Трубы для теплого пола и схемы укладки

Основной элемент системы — трубы. Чаще всего используют полимерные — из сшитого полиэтилена или металлопластиковые. Они хорошо гнутся, имеют длительный срок службы. Единственный их явный недостаток — не слишком высокая теплопроводность. Этого минуса нет у появившихся недавно гофрированных труб из нержавейки. Гнутся они лучше, стоят не дороже, но по причине малой известности пока используются нечасто.

Диаметр труб для теплого пола зависит от материала, но обычно он 16-20 мм. Укладываются они по нескольким схемам. Самые распространенные — спираль и змейка, есть несколько модификаций, которые учитывают некоторые особенности помещений.

Схемы укладки труб теплого водяного пола

Укладка змейкой — самая простая, но проходя по трубам теплоноситель постепенно остывает и к концу контура доходит уже значительно более холодный, чем был вначале. Потому зона, куда поступает теплоноситель будет самой теплой. Эту особенность используют — укладку начинают с самой холодной зоны — вдоль наружных стен или под окном.

Этого недостатка почти лишена двойная змейка и спираль, но они сложнее в укладке — необходимо нарисовать схему на бумаге, чтобы не запутаться при укладке.

Можно использовать для заливки водяного теплого пола обычный цементно-песчаный раствор на основе портландцемента. Марка портландцемента должна быть высокой — М-400, а лучше М-500. Марка бетона — не ниже М-350.

Полусухая стяжка для теплого пола

Но обычные «мокрые» стяжки очень долго набирают свою проектную прочность: не менее 28 суток. Все это время включать теплый пол нельзя: пойдут трещины, которые могут даже порвать трубы. Потому все чаще используют так называемые полусухие стяжки — с добавками, которые увеличивают пластичность раствора, значительно сокращая количество воды и время на «вызревание». Их можно добавлять самостоятельно или искать сухие смеси с соответствующими свойствами. Стоят они дороже, но мороки с ними меньше: по инструкции добавляют требуемое количество воды и перемешивают.

Водяной теплый пол своими руками сделать реально, но потребуется приличный отрезок времени и немалые средства.
