Как сделать теплые полы на деревянный пол

Как сделать теплый пол на деревянном полу

Несмотря на то что система теплого пола в большинстве случаев предусматривает прочное монолитное основание, допускается ее укладка и на доски деревянного пола с использованием разделительного бруса. Теплый пол на деревянный пол при соблюдении всех требований к его укладке обеспечит эффективный обогрев помещения, а также дополнительную защиту деревянных оснований от избыточной влаги. Существующие технологии позволяют уложить плитку поверх деревянного основания и небольшой стяжки, которая создает прочное покрытие. Ламинат же необходимо положить на специальную подкладку.

Основные этапы работ и способы монтажа

Монтаж своими руками водяного контура системы обогрева основания возможен при наличии определенного набора инструментов и опыта монтажных работ. До начала монтажа водяной системы обогрева, деревянное покрытие подлежит дополнительной обработке и выравниванию. Перед тем как сделать теплый пол в деревянном доме из бруса, основание которого предусматривает расположение деревянного напольного настила по балкам, следует провести тщательную ревизию состояния доски. При наличии больших щелей необходимо при помощи монтажной пены задуть их, а те доски, которые пришли в негодность, необходимо заменить для формирования монолитного и достаточно надежного основания.
Особое внимание следует уделить и утеплению своими руками деревянных полов. Для этого можно использовать минвату либо плиты экструдированного теплоизоляционного материала. Укладка минеральной ваты актуальна при замене досок настила, при этом она располагается между лагами и в дальнейшем набивается доска для пола. В случае когда нет необходимости в замене настила, осуществляется монтаж теплоизоляции в виде листов экструдированного пенополистирола. Их установка осуществляется в каркасном сооружении из бруса, толщина которого соответствует высоте листа теплоизоляционного материала.
Принимая во внимание вышеизложенное, можно определить алгоритм монтажа водяного теплого пола на деревянной основе, а именно:

1 Выравнивание поверхности основания;
2 Оборудование гидроизоляционного слоя;
3 Утепление;
4 Укладка фольгированного теплоотражающего материала;
5 Армирование при оборудовании стяжки или формирование каркаса из деревянного бруса;
6 Формирование стяжки;
7 Монтаж окончательного напольного покрытия (ламинат, плитка, линолеум и т. д.).

Виды стяжки на деревянное основание

На практике используются 3 наиболее распространенных способа, которые позволяют уложить теплый пол своими руками. К таковым следует отнести:

Устройство основания в виде стяжки из цементно-песчаного раствора;
Полусухой монтаж;
Сухой монтаж.

Учитывая рекомендации специалистов, следует определить тип стяжки, который преимущественно можно использовать в том или ином случае. При монтаже водяного теплого пола на этажах со слабыми элементами перекрытия лучше, конечно же, использовать сухой монтаж благодаря небольшому весу конструкции. Также такой тип стяжки уместен при невысоких потолках, поскольку монтаж бетонного основания предусматривает значительное уменьшение высоты комнаты. При укладке водяного теплого пола в помещениях, которые расположены на первом этаже и которые имеют достаточную высоту потолка, лучше использовать метод полусухой или бетонной стяжки.

Перечисленные способы, которыми может быть осуществлена укладка системы с подогревом, предусматривают наличие теплоотражающего фольгированного слоя и слоя теплоизоляции. Установка должна осуществляться, учитывая определенную последовательность действий и соблюдение всех технических норм.

Сухой монтаж

Сухой монтаж предусматривает использование специальных теплораспределительных пластин, в которые укладывается трубопровод водяного типа обогрева. Устройство такой системы возможно при помещении в основание пола контура теплого пола в предварительно подготовленные штробы. Также возможен монтаж трубопровода в каркасном основании, для чего вдоль или поперек деревянного пола набиваются бруса одинаковой высоты и после укладки теплого пола сверху покрываются доской. Технология позволяет использовать при этом любое напольное покрытие, в том числе и ламинат. Керамическую плитку в таком случае укладывать не рекомендуется. Теплый пол по деревянным лагам возможно уложить после того, как будет вскрыто все напольное покрытие до продольного бруса.

Теплый пол в деревянном доме, устройство которого предусматривает сухой монтаж, возможно сделать своими руками. При этом будет отсутствовать сверхнормативная нагрузка на несущие лаги, а сама работа будет негрязной и достаточно оперативной.

Полусухая стяжка

Полусухое устройство теплого пола на перекрытии основания предусматривает наличие стяжки из сыпучего материала, который покрывает нагревательные элементы и обеспечивает эффективное распределение тепла, размещаясь на каркасном основании пола. Обычно используется смесь цемента с фиброволокном. На такую стяжку возможно укладывать плитку, ламинат и паркет. Стяжку подобного типа возможно сделать своими руками, используя маячковые рейки. По сравнению с сухой стяжкой этот метод более трудоемкий и требует использования дополнительных материалов. При этом основание будет иметь монолитную структуру, а полусухая стяжка, выполненная своими руками, обеспечит тепловой экран и напольное покрытие, например, ламинат, будет прогреваться равномерно.

“Мокрая” стяжка

Классическая бетонная стяжка может использоваться только на каркасном основании, выполненном на основе прочного бруса, качественно утепленного и имеющую достаточный уровень гидроизоляции. Своими руками такие работы можно осуществить при наличии набора инструментов для бетонных работ: бетоносмеситель или электрический строительный миксер, правило и т. д. После качественной гидроизоляции выполняется укладка водяного контура обогрева. На следующем этапе осуществляется заливка раствором, при этом покрытие необходимо выравнивать при помощи бруса или правила по маячковым рейкам. Высота стяжки должна быть минимальной и основываться на каркасном принципе. Для этого используется специальная сетка.

После высыхания поверхности на основание можно выстилать ламинат, линолеум, укладывать плитку, а также использовать другое покрытие. Стоит обратить внимание, на выбор такого покрытия, как ламинат, при укладке его на пол с подогревом. Производители маркируют свою продукцию специальными обозначениями, которые свидетельствуют о возможности использовать тот или иной ламинат с водяным подогревом.

(Пока оценок нет)

Теплые полы водяные на деревянный пол. Теплый пол в деревянном доме

Обогрев помещений предусматривает множество вариантов. Для нового дома в 2-3 этажа с бетонными перекрытиями проблем не возникает вовсе. При необходимости же обогревать ранее заброшенный чердак, превратившийся под влиянием моды в жилую мансарду, приходится серьезно потрудиться. Получить сухой теплый пол в деревянном доме несколько сложнее ввиду облегченной конструкции, которая не способна выдержать большой вес. С той же проблемой сталкиваются владельцы быстровозводимых зданий.

Однако это еще не повод отказывать себе в удовольствии поставить комфортную и экономичную систему отопления вместо дорогой электрической. Многих также останавливает необходимость устройства радиаторного отопления, чтобы получить теплые полы. На самом деле водяной теплый пол устанавливается вместе с радиаторной системой для повышения скорости нагрева помещения.

Предусмотренный производителем способ укладки на деревянную поверхность

Для получения желаемого результата следует правильно уложить водяной деревянный теплый пол. Инструкция по монтажу рекомендует использовать в этом случае специальные металлические пластины. Они собираются между собой благодаря удобным пазам. Трубы монтируются непосредственно в пластину, где предусмотрены необходимые пазы. Конструкция, несмотря на свою легкость, отличается высокой прочностью. Деревянная система водяного теплого пола позволяет укладывать напольное покрытие сразу же после установки труб. Для жителей отдаленных регионов приобрести такую систему — большая удача. Большинство поставщиков не любят расширять свой ассортимент товарами, на которые почти нет спроса. Не стоит забывать и о высокой стоимости материала. Желание уложить теплые полы водяные на деревянный пол с предварительным заказом необходимой алюминиевой раскладки у поставщика способствует многократному превышению запланированных расходов.

Альтернативный метод укладки

Мастера уже давно научились создавать качественные изделия, монтировать конструкции, заменяя отсутствующие детали подручными материалами. Водяной теплый пол на деревянный пол можно уложить, используя принцип воздушной теплоизоляции. Межэтажные перекрытия, заполненные теплозвукоизоляционным наполнителем, устойчиво сохраняют тепло, не позволяя ему проникать на нижний этаж. На балки укладываются выравнивающий слой из фанеры или ОСП.

Следующий элемент выполняет функции распределения тепла и направления его в нужную сторону. Им становится алюминиевая фольга. Предпочтение отдается прочным плотным маркам, использующимся в саунах или банях. Также необходимо позаботиться о гидроизоляции и пароизоляции конструкции. Для повышения эффективности и безопасности работы системы, укладывая водяной теплый пол на деревянный пол, применяют металлическую гофрированную трубу. Она устойчива к небольшим подвижкам и способна компенсировать неточности, допущенные при монтаже.

Укладка на тонкую стяжку

Некоторые деревянные перекрытия допускают возможность устройства стяжки. При этом их расчетная нагрузка ограничивает толщину ее слоя до 5 см, а чаще — до 3 см. Теплые полы водяные на деревянный пол укладываются при наличии качественно смонтированного отвода тепла от трубы. Следуя стандартному принципу монтажа водяного пола, недостающую толщину компенсируют фольгой. Фольга укладывается плотным слоем непосредственно под стяжку. Дополнительным материалом, помогающим равномерно распределить тепло в конструкции, является арматурная сетка, которая попутно повышает прочность стяжки. Заливка стяжки может производиться только после укладки труб и заполнения их водой. Все дальнейшие работы можно производить только через месяц после этого.

Недостатки и преимущества теплого пола

Теплые полы «работают» по всей площади дома, что позволяет не только получить приятную на ощупь поверхность, но и внести вклад в общее отопление жилища. Изучая, как сделать теплый пол в деревянном доме своими руками, хозяин предварительно оценит сложность монтажа и сравнит экономичность водной и электрической систем. КПД полноценных нагревательных котлов значительно превышает показатели электрического теплого пола, что склоняет чашу весов не в пользу последнего.

При огромном количестве положительных отзывов и рекомендаций у теплого водяного пола есть и недостатки. Связаны они с особенностями эксплуатации. Стоит укрыть напольное покрытие ковролином, линолеумом, как пол сразу же перестанет качественно прогреваться. При укладке на стяжку с трубами плитки стоит предусмотреть, что из-за перепада температур клей может не выдержать и растрескаться. Еще один недостаток — высокая стоимость полов, составляющая порядка 1500 рублей только за материалы при расчете на 1 кв.м. Цена же вместе с работой способна достичь 3000 рублей за 1 кв.м.

Приобретение необходимых материалов

Теплый водяной пол в деревянном доме своими руками монтируется без проблем при наличии необходимых материалов, соответствующих выбранному методу монтажа. Основной набор комплектующих выглядит следующим образом:

Специально предназначенные для подобных условий работы трубы. Для расчета следует исходить из стандартного расхода — 6 метров на каждый квадратный метр.
Коллектор и щиток для него. О выборе места для коллектора следует позаботиться заранее, основными требованием является его доступность.
Пластиковые хомуты и другие возможные крепления для труб.
Рабочий котел. Следует предусмотреть, что котел должен иметь возможность подключения труб водяного пола.
Арматурная сетка и материалы, необходимые для стяжки (при возможности).
Плотная фольга.
Гидроизоляционные и пароизоляционные материалы.

Предварительные работы

Теплые полы водяные на деревянный пол допускается устанавливать после завершения работ по замене окон и дверей в помещении, окончания штукатурных работ, вывода участков для последующего подключения канализации, водоснабжения, электричества. Затем проводят работы по выравниванию пола с помощью плит ОСП или фанеры. Перепад высоты на 1 кв. м для системы отопления не может превышать 5 мм.

Теплоизоляция – начало всех работ

Вся тепловая энергия должна направляться строго вверх. Избежать потерь тепла позволяет грамотно выполненная теплоизоляция. Теплый водяной пол на деревянный пол своими руками начинает монтироваться с учетом особенностей перекрытия. Для межэтажного перекрытия достаточно 20 мм теплоизоляционного материала с плотностью от 25 кг на м 3. Для холодного перекрытия толщина изоляции увеличивается до 50 мм при той же плотности. В данной группе строительных товаров особой популярностью пользуется полистирол в плитах. Плиты укладываются на всю поверхность пола, скрепляясь между собой специальными замками. При монтаже водяного пола на деревянную поверхность рекомендуется использовать пенофол, покрытый фольгой.

Монтаж на бетонную стяжку

На заранее очищенную поверхность укладываются гидроизоляционный и теплоизоляционный слои и арматурная сетка. Последняя должна быть поднята на 1,5 см над основанием. Первая труба подсоединяется к подающему коллектору, дальше происходит процесс укладки в соответствии с намеченной схемой. При выборе схемы «змейка» рабочий процесс значительно упрощается. Смонтировать теплый водяной пол на деревянный пол своими руками по такому принципу несложно, но в дальнейшем придется сталкиваться с разницей температур поверхности в разных частях комнаты.

Более трудоемкая схема укладки — «спираль» — многократно оправдывает приложенные усилия при дальнейшей эксплуатации. Между витками должно сохраняться расстояние около 20 см (+10 см), в зависимости от особенностей помещения. Каждый погонный метр трубы крепится к арматуре с учетом расширения при нагреве. Длина контура не должна превышать 60 метров. До окончательного заливания стяжки следует тщательно проверить работу системы. Высота заливки — около 5 см над трубой. В состав смеси обязательно включают пластификатор, позволяющий плите сохранить прочность в условиях перепада температур. До полного высыхания ей необходимо 28 дней.

Монтаж теплого пола без стяжки

Теплые полы водяные на деревянный пол укладываются после предварительного монтажа специальных матов. Они служат прекрасной основой для рабочего контура и металлических пластин, обеспечивающих равномерный прогрев поверхности.

Применяется следующий алгоритм работы:

по периметру комнаты клеится демпферная лента ;
настилается гидроизоляция;
укладываются маты из вспененного полистирола (пенофол), в них монтируются металлические пластины конструкции;
выводится контур теплого пола;
после проверки системы настилается финишное покрытие.

Подключение к коллектору

Вне зависимости от выбранного метода укладки труб для теплого пола их необходимо подключить к коллектору. Первая труба подсоединяется к коллектору, подающему горячую воду. Противоположный конец – к коллектору возврата остывшей воды. Крепление труб происходит с помощью специальных гаек. Подключение труб к коллектору является завершающим этапом монтажа, после этого конструкция не должна подвергаться сдвигам, ударам, другому механическому воздействию извне. На этом этапе происходит проверка всей системы. Котел включается на полную мощность, вода, поступающая в трубы, будет двигаться под давлением. Давление при проверке превышает рабочее в 1,5 раза. В таких условиях системе необходимо проработать не менее 2 часов, чтобы можно было убедиться в отсутствии дефектов монтажа (пережатые трубы, ненадежные соединения).

Завершающий этап

Теплый водяной пол в деревянном доме своими руками в первую очередь монтируется с учетом эстетических качеств. Главное – красивое оформление всей конструкции с помощью чистового пола. Если использовалась стяжка, то прямо на нее можно укладывать керамическую плитку. Следует учесть, что экономия на клее способна уже в ближайшее время разрушить впечатление от интерьера. Работы по укладке плитки придется начинать сначала.

Для натуральных деревянных поверхностей в виде доски, паркета или ламината не требуется никаких дополнительных прослоек. Их укладывают сразу же поверх конструкции, в которой не применялась стяжка. Для остальных материалов рекомендуется предварительно уложить лист ОСБ.

Никогда не делайте этого в церкви! Если вы не уверены относительно того, правильно ведете себя в церкви или нет, то, вероятно, поступаете все же не так, как положено. Вот список ужасных.

Непростительные ошибки в фильмах, которых вы, вероятно, никогда не замечали Наверное, найдется очень мало людей, которые бы не любили смотреть фильмы. Однако даже в лучшем кино встречаются ошибки, которые могут заметить зрител.

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Топ-10 разорившихся звезд Оказывается, иногда даже самая громкая слава заканчивается провалом, как в случае с этими знаменитостями.

7 частей тела, которые не следует трогать руками Думайте о своем теле, как о храме: вы можете его использовать, но есть некоторые священные места, которые нельзя трогать руками. Исследования показыва.

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Водяной теплый пол на деревянное основание: проблемы с которыми придется столкнуться и как их обойти

Видео о настильной системе теплых полов

С чем придется столкнуться при работах?

Принцип действия семейства конструкций «теплый пол» основан на передаче энергии теплоносителя через окружающий материал напольному покрытию. Далее нагретый пол передает тепло в помещение. Традиционная бетонная стяжка, окружающая трубы с движущейся по ним водой или раствором этиленгликоля, отлично справляется с данной функцией. Чего нельзя сказать о препятствующей распространению тепловой энергии древесине. Она, конечно, не пропускает полученную при нагреве энергию в подпол, но и пользователям отдавать не торопится.

Вопрос: а почему бы тогда банально не залить бетонной стяжкой деревянный настил? Ответ: тогда на 1м² деревянного перекрытия давить будет около 300 кг бетонной прослойки. Сомнений нет, древесине не выдержать столь тяжкой ноши, даже если бы балочная конструкция была сверхнадежной, такой, какую под русскую баню или бревенчатый дом делать неразумно.

Еще одна загвоздка – подложка, без которой стелить напольное покрытие на деревянный пол не принято. Большинство материалов, используемых в качестве подложки, ведь тоже относятся к разряду утеплителей, создающих барьер для прохождения тепла.

Весь диапазон проблем и препятствий исключит усовершенствованная технология, согласно которой сооружают сейчас водяной теплый деревянный пол. Благодаря особенностям его устройства:

на порядок сокращен вес обогревательной «подпольной» конструкции;
полученное от нагревательных труб тепло полностью передается напольному покрытию и опосредованно пользователям;
подложка стелется только под ковролин, линолеум или под напольную плитку;
предельно сокращен срок обустройства;
исключен период ожидания 28 дней, требующихся для полного затвердения стяжки.

После укладки чистового покрытия над водяным теплым полом, сооруженным по деревянной системе, к его использованию можно приступать сразу. Немаловажное преимущество – возможность без ощутимых проблем ремонтировать и заменять поврежденные участки, что совершенно нереально при наличии цементной стяжки.

Конструктивные особенности деревянной водной системы

Разработанная специально для загородных строений с балочными перекрытиями деревянная систем водяного теплого пола укладывается своеобразным настильным способом:

трубопровод с циркулирующим теплоносителем располагается не в цементной стяжке, а монтируется поверх лаг или чернового дощатого пола в специально сформированных каналах;
для аккумуляции и передачи тепла каналы оснащают теплораспределительными пластинами с продольной выемкой для укладки труб нагревательного контура;
металлические пластины одновременно с обязанностями по распределению тепла выполняют функцию элементов, повышающих жесткость конструкции, благодаря чему отпадает необходимость в использовании подложки.

Обратите внимание. В бюджетных самодельных вариантах вместо дорогостоящих пластин применяют фольгу с толщиной 200 мкм.

Если подложка все же нужна, например, для отделки пола керамической плиткой или линолеумом, используются гипсоволокнистые (ГВЛ, ГВЛВ) или цементно-стружечные (ЦСП) плиты с минимальными изоляционными показателями.

Два технологически разных варианта на выбор

Все различия заключаются в методе формирования каналов для расположения трубопровода, отсюда деление на две методики:

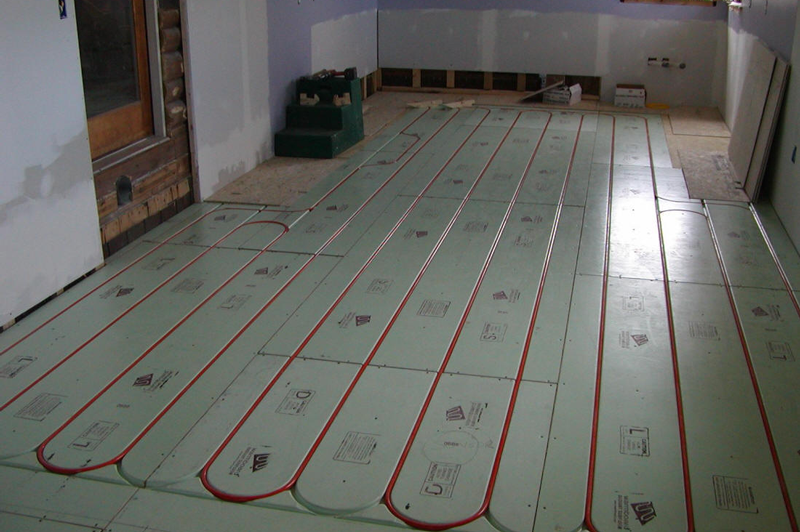

Для укладки теплого пола по деревянным лагам можно сейчас приобрести специальные модули из ДСП с заранее отфрезерованными на заводе «бороздками», шаг между которыми определен запланированной теплоотдачей системы. Фабричный набор поставляется в полной комплектации со всеми составляющими: модулями с имеющимися каналами, металлическими теплораспределяющими пластинами, крепежом и трубами. Их нужно просто собрать воедино в соответствии с приложенным проектом-инструкцией. Существенный недостаток модульного настила из ДСП – стоимость, порой равнозначная цене сруба. Потому ушлыми народными умельцами, опирающимися на фабричные разработки, была придумана дешевая реечная альтернатива.
Реечный вариант предопределяет формирование каналов не путем фрезеровки в древесно-стружечной плите, а посредством набивки реек. Для изготовления реек используют обрезную строганную доску, влагостойкую фанеру или вышеупомянутые плиты толщиной не меньше 21 мм, максимум 28 мм. Расстояние между рейками обычно равно толщине рейки, так как в созданных путем набивки бороздках трубы с наружным диаметром 17 мм должны не просто свободно лежать, но и не деформироваться от подвижек древесины. Ширину направляющих реек определяет расстояние между трубами сооружаемого контура. Например, при укладке трубопровода змейкой с шагом 300 мм, ширина 22миллиметровой доски должна быть 278 мм.

Есть еще одна остроумная народная технология – некий гибрид реечного и модульного принципа. Согласно ей укладка настильного теплого пола по деревянным балкам производится довольно быстро и весьма экономно.

Для этого в обрезной доске с одной стороны выбирают четверть с размерами канала. Еще на расстоянии не менее 7 см от стены фрезеруют сплошную полосу на равнозначную глубину для того, чтобы трубу можно было подвести к следующему ряду. Толщина доски, естественно, должна быть больше размера выборки, а вот ширина доски в данном случае равна шагу укладки. Доски с каналами крепят саморезами непосредственно к балкам или к лагам, потому что в сооружении чернового пола нет необходимости.

Монтаж системы на легком реечном полу

Перед сооружением теплого пола под послужившим деревянным полом необходимо тщательно проверить состояние всех элементов. Желательно разобрать половицы и осмотреть лаги, при необходимости заменить составляющие, вызывающие сомнение. Если конструкция была недостаточно утеплена к балкам или к лагам на уровне нижней линии нужно прибить бруски и уложить на них плитный утеплитель. Затем надо настелить изоляционный рулонный материал с нахлестом (лучше всего полиэтилен 200 мкр) и прикрепить к стене по периметру пола демпферную ленту шириной 5 см.

Желающие узнать, как сделать деревянный пол теплым посредством установки водяного контура, наверняка поняли, что самым простым вариантом укладки трубопровода будет змейка. На сделанном по размерам помещения плане отметим место для подводки труб и установки регулировочного оборудования, вычертим расположение направляющих с необходимым шагом. Для наших широт шаг между трубами варьирует от 150 мм до 300 мм. Трубы рекомендуют брать гофрированные с диаметром 16 или 17 мм. По полученным данным рассчитываем размеры реек и делаем их.

Основание подготовили, рейки заготовили — можно приступать к монтажу:

в соответствии с личным проектом укладываем заготовленные направляющие, между которыми оставляем борозду-канал для труб;
крепим направляющие саморезами к черновой основе;
углы реек в зоне поворота трубопровода скругляем;
в созданные таким методом каналы укладываем фольгу с толщиной как минимум 50 мкм, прижимаем ее, старательно огибая углубление, местами фиксируем к рейкам степлером;

Совет. Для повышения теплоотдачи мастера рекомендуют дополнительно обернуть фольгой еще и сами трубы.

по сформированным бороздам прокладываем трубопровод, периодически крепим его металлическими пластинами к черновому полу или к рейкам;
подключаем к отопительному контуру и проводим опрессовку обогревательной системы;
убедившись в работоспособности, кладем или сразу напольное покрытие, или подложку под кафель или линолеум, в качестве которой настоятельно советуют плиты ЦСП, не содержащие формальдегид.

Вот так можно самостоятельно соорудить водяные теплые полы без лишних затрат и ненужного фанатизма. Принципами, внедренными западными инженерами, можно практично воспользоваться, оставив деньги в собственном кошельке. Что предпочтительней: совсем недешевый заводской «конструктор» или демократичная самоделка?
