Греющий кабель для теплого пола: виды, характеристики, монтаж и отзывы

November 13, 2015

Система теплых полов может стать отличным дополнением к основному отоплению. Самым популярным напольным покрытием с обогревом считается электрическое. Его есть возможность устанавливать в квартирах, а вот что касается водяных систем, их разрешено применять исключительно в частных домах. Греющий кабель теплого пола выступает в качестве основного элемента системы.

Разновидности нагревательных кабелей и их характеристики

Кабель для теплого пола своими руками

Кабель для теплого пола может быть саморегулирующимся или резистивным. В последнем случае нагревательным элементом выступает жила, выполненная из латуни, меди или нихрома. Ее покрывают несколькими слоями изоляции, изготовленной из ПВХ. Она способна претерпевать воздействие значительных температур, обеспечивает защиту от внешних повреждений. Внутренняя изоляция обладает сплошным фольгированным экраном, в качестве альтернативного решения иногда используется проволочная оплетка, служащая защитой от электромагнитного излучения.

Резистивный одножильный кабель и его свойства

Кабель для теплого пола своими руками

Кабель для теплого пола одножильный резистивный предполагает постоянную и одинаковую по всей длине теплоотдачу. Эта особенность может стать причиной перегрева отдельных участков пола, тогда как другие зоны не нагреваются до нужной температуры. Монтаж и подключение кабеля к электросети следует производить таким образом, чтобы оба конца находились в одной точке.

Описание резистивного двухжильного кабеля

Кабель для теплого пола своими руками

Такой кабель для теплого пола имеет две жилы, одна из которых необходима для проведения тока, тогда как вторая — для образования тепла. Преимущество таких решений состоит в том, что нет необходимости сводить при монтаже два конца в одной точке. Помимо прочего, двужильный кабель обладает дополнительной изоляцией, а также возвратной жилой.

Особенности нагревательного саморегулирующегося кабеля

Кабель для теплого пола своими руками

Для того чтобы теплый пол был долговечным и эффективным, рекомендуется использовать вышеупомянутые разновидности кабеля. Они имеют множество плюсов, в особенности если проводить сравнение с одножильным и двужильными элементами. Этот кабель для теплого пола способен регулировать мощность нагрева при понижении или повышении температуры внешней среды. Благодаря наличию внешнего и внутреннего слоев, а также металлической оплетки есть гарантия надежной электрической, химической и механической защиты.

Конструкция имеет такую особенность, что пол будет защищен от перегрева. Именно поэтому вы можете рассчитывать на меньшую вероятность всевозможных поломок. Потребность в ремонте такого кабеля возникает довольно редко.

Описываемый греющий кабель для теплого пола имеет более сложную конструкцию по сравнению с резистивной разновидностью. В роли нагревающего элемента выступает полупроводниковая матрица, что касается ряда разновидностей теплого пола. Если рассматривать характеристики данного кабеля, то он имеет в составе две токопроводящие жилы, которые защищены с помощью внутренней изоляции. Помимо прочего, в составе можно найти изоляционные оболочки, полупроводниковую матрицу и экран.

Отзывы о саморегулирующемся кабеле

Кабель для теплого пола своими руками

Такой греющий кабель для теплого пола обрел популярность среди потребителей ввиду того, что он работает особым образом. Покупатели отмечают, что им приходится по душе тот момент, что система автоматически реагирует на изменения среды. Когда температура воздуха понижается, центральная часть кабеля начинает сжиматься, что увеличивает силу тока и количество тепла. Тогда как при повышении температуры можно заметить обратную реакцию, при которой осуществляется понижение силы тока, а также менее внушительное выделение тепла. В конечном итоге количество образованного тепла изменяется в каждой зоне кабеля, что зависит от внешней температуры. Покупатели предпочитают такое решение еще и по причине того, что саморегулирующийся кабель безопасен, долговечен и надежен в эксплуатации.

Положительные характеристики нагревательных и резистивных кабелей

Кабель для теплого пола своими руками

Если вами будет производиться укладка кабеля теплого пола, при этом может использоваться резистивный или саморегулирующийся элемент. Последний вариант обойдется дороже. Что касается резистивных кабелей, то они пластичны и обладают достаточной мощностью. Их можно укладывать несколькими параллельно ориентированными линиями. Это обеспечивает обогрев поверхности, которая может обладать любой формой. Саморегулирующийся кабель электрического теплого пола обладает высокой мощностью, однако очень экономичен. Его можно нарезать на отдельные части нужной длины, а тепловыделение будет изменяться по всей длине кабеля. Среди положительных особенностей можно выделить долговечность и надежность.

Особенности монтажа греющего кабеля

Кабель для теплого пола своими руками

Если вы решили уложить нагревательный кабель для теплого пола, то предстоит выполнить несколько этапов. Работы следует осуществлять по подготовленному бетонному основанию, которое обустраивается, как правило, на этапе осуществления капитального ремонта. Монтаж предполагает заливку стяжки, подготовленной из цемента и песка, толщиной в 3 см. Для того чтобы уложить холодный провод, который станет соединять терморегулятор с системой теплого пола, есть необходимость проделать канал, диаметр которого будет равен 20 миллиметрам. Помимо прочего, устанавливается подрозетник для терморегулятора.

В том месте, где предполагается укладывать кабель, необходимо застелить теплоотражающую подложку, которая станет сокращать период разогрева системы, а также минимизирует затраты на электроэнергию.

Технология проведения работ

Монтаж кабеля теплого пола предусматривает обеспечение ровного очищенного основания. Сначала застилается теплоотражающая подложка, затем монтажная лента, которая идет в комплекте. В роли основы для крепежа можно применить арматурную сетку, что касается того случая, когда на полу укрепить монтажную ленту нет возможности. Кабель следует располагать змейкой на поверхности, которая свободна от стационарной мебели, а также оборудования. Фиксация производится на монтажной ленте.

Линии кабеля не должны пересекаться, так как это может стать причиной неравномерного прогрева, а также вызвать перегрев и выход кабеля из строя. Важно обеспечить диаметр изгиба, который должен составить не меньше 4 сантиметров. Если вы измените шаг при укладке кабеля, то сможете заложить разную мощность на квадратный метр, что будет зависеть от теплопотерь комнаты и желаемого эффекта.

Рекомендации мастера

В подготовленный канал следует установить гофрированную трубу, диаметр которой максимально может быть равен 16 см. В нее следует поместить температурный датчик пола. Гофру необходимо поместить в обогреваемую зону с открытой стороны петли. В теплоотражающей подложке следует сделать технологические вырезы, которые располагаются между витками кабеля. Это позволит обеспечить лучшее сцепление со стяжкой. Теплоизоляцией следует укрыть примерно 80% обогреваемой поверхности.

Заключительные работы

После того как кабель будет установлен, его следует залить цементной однородный стяжкой, толщина которой может быть равна 40 миллиметрам. Термокабель следует укрыть под раствором, а после измерить сопротивление изоляции и омическое сопротивление. После того как стяжка высохнет, вы можете приступать к укладке любого напольного покрытия. Делать это можно не ранее, чем через 30 дней.

Стоимость нагревательного кабеля

Кабель для теплого пола, цена которого оставляет от 130 рублей за метр, вы можете приобрести и установить самостоятельно. Для этого вовсе нет необходимости в наличии специального опыта. Однако ознакомиться с технологией проведения работ все же нужно.

Кабель для теплого пола своими руками

11 странных признаков, указывающих, что вы хороши в постели Вам тоже хочется верить в то, что вы доставляете своему романтическому партнеру удовольствие в постели? По крайней мере, вы не хотите краснеть и извин.

Кабель для теплого пола своими руками

Чарли Гард умер за неделю до своего первого дня рождения Чарли Гард, неизлечимо больной младенец, о котором говорит весь мир, умер 28 июля, за неделю до своего первого дня рождения.

Кабель для теплого пола своими руками

Наперекор всем стереотипам: девушка с редким генетическим расстройством покоряет мир моды Эту девушку зовут Мелани Гайдос, и она ворвалась в мир моды стремительно, эпатируя, воодушевляя и разрушая глупые стереотипы.

Кабель для теплого пола своими руками

20 фото кошек, сделанных в правильный момент Кошки — удивительные создания, и об этом, пожалуй, знает каждый. А еще они невероятно фотогеничны и всегда умеют оказаться в правильное время в правил.

Кабель для теплого пола своими руками

Как выглядеть моложе: лучшие стрижки для тех, кому за 30, 40, 50, 60 Девушки в 20 лет не волнуются о форме и длине прически. Кажется, молодость создана для экспериментов над внешностью и дерзких локонов. Однако уже посл.

Кабель для теплого пола своими руками

10 очаровательных звездных детей, которые сегодня выглядят совсем иначе Время летит, и однажды маленькие знаменитости становятся взрослыми личностями, которых уже не узнать. Миловидные мальчишки и девчонки превращаются в с.

Одним из альтернативных источников отопления дома или квартиры является система электрический теплый пол. Благодаря простоте монтажа и удобству эксплуатации, кабельный пол по праву входит в число наиболее востребованных среди потребителей.

Кабель для теплого пола своими руками

Прежде чем рассмотреть, как сделать электрический теплый пол, предлагаем ознакомиться с теми преимуществами и недостатками, которые таит в себе эта система.

Электрический теплый пол – преимущества и недостатки

  • возможность использовать как в качестве основного, так и в качестве дополнительного источника обогрева жилья;
  • равномерное нагревание всей площади помещения;
  • неограниченность мест установки. Доступность для монтажа, как в жилых комнатах, так и в офисах;
  • сочетаемость с большинством напольных покрытий (ламинированная доска, керамическая плитка, линолеум);
  • возможность регулировки температурного режима – как по всей квартире, так и отдельно по каждой комнате. Время включения/выключение системы также задается по усмотрению пользователей;
  • отсутствие необходимости установки дополнительного оборудования (как, например, в случае с водяным теплым полом );
  • сравнительно простая технология монтажа;
  • эстетичность. Система монтируется под чистовым полом, это исключает любые ограничения при проектировании доступного пространства;
  • длительный срок эксплуатации.
  • значительная стоимость использования системы. Такой тип отопления сложно назвать экономным;
  • опасность поражения электрическим током. Что выдвигает особые требования к расчету и укладке нагревательного элемента во всех помещениях, и в частности в санузле;
  • наличие электромагнитного поля, создаваемого нагревательным элементом (кабелем);
  • исключается использование натурального деревянного напольного покрытия (невозможна укладка под паркет, половую доску), т.к. под воздействием перепадов температур древесина будет рассыхаться, как следствие, появляются трещины и скрипы пола;
  • уменьшение высоты помещения за счет обустройства чернового пола с системой обогрева;
  • дополнительные требования к мощности существующей электропроводки.

Профессионалы и пользователи, установившие самостоятельно электрический теплый пол, отмечают, что соблюдение требований к укладке и грамотное проектирование позволяют нивелировать большинство из перечисленных минусов.

Что влияет на расход электроэнергии при кабельном обогреве полов

Факторы, влияющие на энергопотребление системы «электрический теплый пол»

  • климатическая зона, в которой построен дом (частный или многоквартирный);
  • объем помещения (площадь);
  • тип пола (вид напольного покрытия);
  • уровень теплоизоляции помещения (степень утомлённости);
  • состояние теплого контура (окна, двери) и уровень теплопотерь через них;
  • назначение помещения (жилая комната, промышленный объект);
  • цель и период эксплуатации. Используется ли электрический пол в качестве основной или дополнительной системы отопления. Постоянно или периодически;
  • степень восприятия тепла проживающими в помещении людьми.

Согласно отзывам тех, кто уже эксплуатирует электрический теплый пол – при использовании системы в качестве основного источника тепла – её мощность составляет 170-200 Вт/м.кв. в качестве дополнительного – 100-150 Вт/м.кв.

Монтаж электрического теплого пола своими руками

Технология монтажа кабельного электрического теплого пола заключается в последовательном выполнении четырех этапов:

  1. Создание проекта и расчет.
  2. Проверка существующей электропроводки.
  3. Выбор оборудования, комплектующих и материалов.
  4. Установка электрического теплого пола.
  5. Предэксплуатационная проверка системы.
  6. Заливка стяжки.
  7. Чистовая отделка пола.

1 этап – создание проекта и выполнение расчетов

Начало работ по обустройству системы электрический теплый пол начинается с выбора типа нагревательного элемента.

В зависимости от этого выделяют такие типы систем:

  • кабельные полы. За подачу тепла отвечает нагревательный кабель, укладываемый на подготовленное основание. Монтаж кабеля выполняется с использованием дополнительных крепежей или сетки;
  • нагревательные маты. В этом случае, нагревательный кабель помещен в специальный теплопроводящий мат и располагается внутри в виде «змейки». Использование матов существенно сокращает время на проектирование и монтаж кабеля;
  • пленочные полы (инфракрасные). Обогрев осуществляется путем установки специальной ИК-пленки для теплого пола.

Кабель для теплого пола своими руками Виды электрического теплого пола

Примечание: многие пользователи столкнулись с проблемой установки пола в эксплуатируемом помещении. Затруднение связано с тем, что прокладка труб требует штробления стен, для монтажа независимой линии электропроводки.

Варианты схем укладки нагревательных кабелей

Кабель для теплого пола своими руками Варианты схем укладки нагревательных кабелей для электрического теплого пола Кабель для теплого пола своими руками Варианты схем укладки нагревательных матов с поворотом на 90 и 180 градусов

Разрабатывая проект теплого электрического пола нужно принять во внимание и то, что существуют различные подходы к монтажу систем, отличающиеся по способу укладки кабеля:

  • монтируется в стяжку;
  • укладывается поверх стяжки под плитку, ламинат;
  • укладывается непосредственно на стяжку под чистовое покрытие (пленочные (инфракрасные) теплые полы).

Разработанный проект содержит такие сведения:

  • расчет теплого пола электрического;
  • место установки регуляторов обогрева и подвод питания;
  • место монтажа нагревательного кабеля в каждой из комнат;

Примечание: кабель не укладывается в местах, отведенных для установки мебели и громоздких приборов. Также его нецелесообразно укладывать в местах, где есть источники тепла.

Пример проекта для ванной

Кабель для теплого пола своими руками Схема укладки кабельного теплого пола в ванной Кабель для теплого пола своими руками Проект электрического теплого пола в ванной комнате

Одним из недостатков теплого электрического пола является отсутствие возможности сделать перестановку тяжелых предметов мебели, т.к. крайне нежелательно ставить мебель на кабеле, это может привести к нарушению его целостности.

Расчет электрического теплого пола

Расчет системы по мощности зависит от отапливаемой площади и может быть выполнен по формуле:

Р – мощность системы, Вт/м.кв.

Р – мощность нагревательного элемента, Вт;

S – площадь комнаты, м.кв.

Примечание: расчет теплых полов производится для каждой комнаты отдельно.

Для расчетов можно использовать таблицы, разработанные производителями кабельного теплого пола. Эти таблицы учитывают теплопотери комнаты, шаг укладки кабеля, общую длину кабеля в помещении. В случае с пленочным полом – подбирается количество секций, покрывающих заданную площадь.

2 этап – проверка существующей электропроводки

Устройство теплого пола электрического отличается значительным потреблением электроэнергии. Это вызывает необходимость проверки, справится ли существующая проводка с той нагрузкой, которая на нее придётся.

В процессе расчётов принимается во внимание сечение кабеля по току.

Примечание: электрический теплый пол запрещается напрямую подключать к розетке.

Если расчет показывает, что старая проводка не справится с новой нагрузкой (диаметр жил не соответствует нагрузке), следует либо провести замену, либо установить дополнительную проводку (напрямую от щитка), предназначенную исключительно для обслуживания теплого поля.

Потребляемая мощность электрического теплого пола на 1 м2 приведена в таблице:

Оптимальная мощность, Вт/м.кв.

Материал подготовлен для сайта www.moydomik.net

Примечание: Установка предохранителей-автоматов – обязательный этап устройства электроснабжения системы обогрева пола.

Пример проекта с указанием места расположения мебели, ключевых компонентов системы и основных расстояний.

Кабель для теплого пола своими руками Проект электрического теплого пола

3 этап – подбор оборудования и материалов

Система электрический теплый пол включает в себя:

  • нагревательный кабель;
  • провода соединительные;
  • регулятор, датчик температуры;
  • система защиты (устройства защитного отключения);
  • кабель для заземления (медный);
  • прочий материал: крепления, дюбель-гвоздь, демпферная лента, мел (для разметки).

Инструмент для работы используется стандартный: молоток, зубило, перфоратор, ножницы по металлу, рулетка, отвертки.

Виды нагревательного кабеля для теплого пола

Выбор нагревательного кабеля имеет определяющее значение, поэтому следует знать, что для монтажа используются такие его виды:

  • резистивный кабель. Нагревательным элементом выступает жила, отличающаяся повышенным сопротивлением. Благодаря этому сопротивлению, ток, движущийся по кабелю, преобразуется в тепловую энергию;
  • саморегулирующийся кабель. В этом случае обогрев происходит за счет полимерной матрицы. Особенность саморегулирующего кабеля заключается в том, что исключен перегрев. Такой вид кабеля отличает высокая стоимость, но и более длинный период эксплуатации.

4 этап – установка электрического теплого пола

Выполняется в несколько этапов:

1. Подготовка основания

Нагревательный кабель, мат или пленка укладываются только на подготовленную поверхность. Подготовка включает в себя: устранение выступающих элементов, выравнивание по плоскости. Для выравнивания пользователи советуют использовать специальные смеси, которые лучше «ложатся», а также экономят время, т.к. обычная цементная стяжка долго высыхает.

Примечание: Мастера рекомендуют перенести схему укладки кабеля с эскиза на пол, таким образом, выполнить монтаж теплого пола электрического своими руками, новичку без опыта в строительстве будет гораздо проще.

2. Подготовка места установки теплового регулятора

Рекомендуется устанавливать регулятор температуры на высоте 0,9-1 м. от поверхности пола. В этом месте нужно будет проделать отверстие для установки монтажной коробки и проштробить стену до пола, для установки провода.

3. Укладка утеплителя

Зачастую под теплый электрический пол монтируют пенофол (вспененный полиэтилен с фольгой). Утеплитель пенофол является отражающей изоляцией, особенность материала заключается в малой толщине, наличии фольгированного слоя (позволяющего отражать тепло) и самоклеящегося слоя (упрощает процесс укладки, исключает движение утеплителя в процессе укладки кабеля). При этом, коэффициент теплопроводности пенофола (при температуре 20 °С равен 0,031 Вт/мК).

Фольгированный пенофол укладывают фольгой вверх, встык, а место соединения полос проклеивается скотчем.

Помимо пенофола в качестве утеплителя могут использоваться: пенополистирол или пенопласт (с плотностью выше 25) толщиной слоя в 20-50 мм. При установке системы теплый пол на балкон, толщину теплоизоляционного слоя рекомендуется довести до 100 мм.

Совет: При укладке утеплителя необходимо соблюдать требование, регламентирующее расстояние от края теплоизоляционного материала до стены. Отступ должен составлять не менее 5 мм (для тонкого пенофола), и не менее 10 мм (для более толстых материалов – пенополистирольные плиты, пенопласт).

После укладки утеплителя комната, по периметру, оклеивается демпферной лентой. Назначение кромочной ленты – компенсация расширения покрытия пола в процессе нагревания.

Примечание: Некоторые пользователи советуют уложить поверх утеплителя металлическую сетку, с целью предотвращения контакта утеплителя с кабелем. Другие отмечают, что это необязательный этап, т.к. с этой функцией отлично справляется стяжка.

Поскольку рекомендуется использовать твердый теплоизоляционный материал, который отличается крайне малым показателем гигроскопичности, монтировать гидроизоляционную сетку нецелесообразно.

4. Монтаж терморегулятора

Терморегулятор для теплого пола представляет собой управляющий блок, который может быть с выносным или со встроенным термодатчиком (измеряет температуру пола). Есть терморегуляторы с дополнительным датчиком воздуха. Назначение терморегулятора – предоставить возможность регулировать степень обогрева помещения и расход электроэнергии.

Подключается к электросети, а также к кабелю электрического пола посредством проводов, которые прокладываются в гофре. Использование гофры позволит выполнить ремонтные работы (при необходимости) без нарушения целостности стяжки.

Примечание: Обязательным действием на этом этапе является проверка сопротивления провода перед его помещением в гофру и подключением. Сопротивление кабеля нужно сверить с техническим паспортом устройства. Допустимое отклонение 10%.

5. Монтаж датчика температуры

Термодатчик для теплого пола устанавливается непосредственно в пол, точнее в гофру. При этом мастера отмечают, важность разрезания утеплителя и «утапливания» гофры, чтобы она не сильно возвышалась над нагревательными элементами (кабелем или матом). Угол загиба гофры должен быть плавным, чтобы исключить перегибание провода и растрескивание гофры. Конец гофры, уходящий в стяжку, рекомендуется заделать герметиком.

Примечание: Теплорегулятор и датчик тепла монтируются в каждой комнате.

6. Укладка кабеля теплого пола

После того, как обслуживающее оборудование установлено можно приступать непосредственно к монтажу кабеля. Укладка электрического теплого пола выполняется двумя способами:

  • путем установки нагревательных матов. Это готовые полотна, которые хороши тем, что позволяют выполнить укладку быстро и при этом исключить возможность перегиба кабеля или нарушение оптимального расстояния между соседними петлями. Нагревательные маты крепятся к теплоизоляционному материалу посредством скотча. Расстояние между соседними матами составляет 50-100 мм, между матом и стеной – 150-200 мм;
  • путем установки специальной ленты с крепежом для кабеля или металлической сетки (в качестве крепежного элемента используется пластиковый хомут, который не следует сильно затягивать). При таком способе укладки, кабель располагается змейкой, внимание уделяется соблюдению заданного расстояния между петлями кабеля.

Если на полу есть стык двух плит перекрытия, то в этом месте целесообразно укладывать кабель в гофру. Это компенсирует возможное тепловое расширение плит и снизит риск повреждения системы теплый пол.

Примечание: Пользователи советуют сделать схему расположения кабеля и мест его соединения на плане помещения. Это пригодится в случае ремонта.

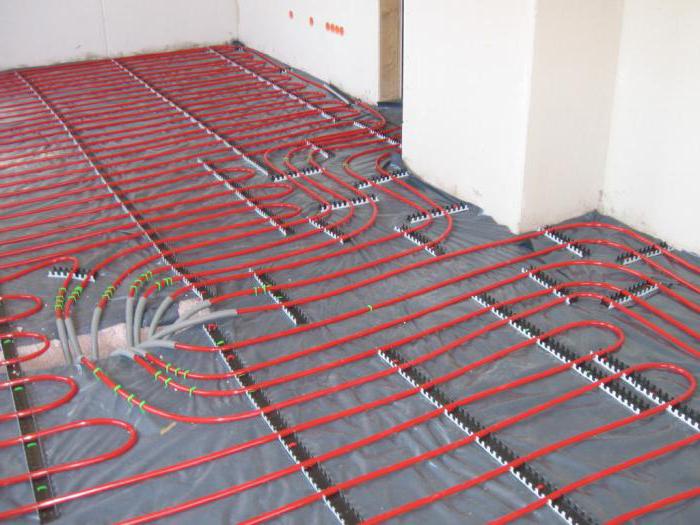

Вид электрического пола до начала заливки стяжки показан на фото.

5 этап – проверка электрического теплого пола

Прежде чем залить стяжку, нужно проверить работоспособность системы электрический теплый пол. Предэксплуатационная проверка включает в себя замер сопротивления провода. Если отклонение от предыдущих, испытание незначительное, можно приступать к заливке стяжки.

Замер выполняется с помощью мультиметра или тестера, а затем мегаомметром (используется для измерения больших сопротивлений, свыше 1 000 В). Результат не должен быть ниже 10 МОм.

Как сделать электрический теплый пол – видео

6 этап – заливка стяжки

Укладка электрического теплого пола в стяжку делается при использовании кабеля или нагревательных матов. В случае с пленочным полом, монтаж выполняется без стяжки.

Для устройства электропола в стяжку применяется:

  • бетонная стяжка. Классический раствор для бетонной стяжки состоит из 4 частей песка, 1 части цемента М400, 0,5 частей воды. При использовании цемента М200 соотношение будет 2:1. Для повышения эластичности раствора в него можно добавить пластификаторы (1%). Достоинство пластификатора в дешевизне, недостаток в длительном периоде полного высыхания;
  • наливной пол. Высота наливного пола 3-10 мм. Поэтому его нужно наносить в несколько слоев. Наливной пол рекомендован, когда укладывается электрический теплый пол под ламинат ;
  • плиточный клей. Проверенный согласно отзывам пользователей вариант, которому советуют отдать предпочтение, если монтируется электрический теплый пол под плитку .

Независимо от вида, используемого для стяжки материала, оптимальная высота (толщина) стяжки составляет 30-50 мм.

Примечание: в качестве наполнителя для бетона можно использовать щебень мелкой фракции, но ни в коем случае не перлит или керамзит. Эти материалы могут вызвать нарушение теплообмена и привести к перегреву системы.

7 этап – чистовая отделка теплого пола

После того, как система проверена можно приступать к чистовой отделке электрического теплого пола – укладка плитки, ламината.

Стоимость монтажа теплого пола электрического за 1 м2

Как видим, монтаж электрического пола не вызывает больших сложностей. В таблице ниже указана стоимость монтажа с привлечением наемных мастеров. В среднем цена за м2 при монтаже «под ключ» составляет 600 руб./м.кв. без учета стоимости материалов.

Проанализировав предложения разных компаний, стоимость устройства электрического теплого пола с материалами будет варьироваться от 2000 до 4700 руб за метр квадратный (по данным на конец 2016 года). При этом минимальная цена действует при заказе от 250 м.кв. либо в случае если объявление дал частный мастер, а не строительная фирма.

Кабель для теплого пола своими руками

Таким образом, выполняя монтаж электрического теплого пола своими руками – это возможность существенно сэкономить на работе.

Монтажа теплого пола электрического – ошибки

Приведем несколько типичных ошибок, которые, как свидетельствуют отзывы домашних мастеров, весьма распространены:

  • покупка лишнего материала. Ошибка обусловлена тем, что в расчетах пользователь ориентируется на общую площадь комнаты, а не на ту, которая будет служить основой для пола с подогревом. В расчетах не принимается во внимание площадь, занятая мебелью и тяжелыми бытовыми приборами (холодильник, стиральная машинка);
  • кабель, используемый в нагревательном мате резать нельзя. Нужно подобрать такую схему укладки, чтобы использовать мат полностью. Лучше оставить незакрытой часть поверхности пола;
  • нельзя включать систему полового обогрева до полного высыхания стяжки, т.к. это может привести к неравномерному высыханию слоя и появлению трещин и пустот.
  • кабель нельзя укладывать на неподготовленную поверхность. Лучше обработать поверхность чернового пола грунтовкой, чтобы исключить пыль, которая может привести к образованию воздушных карманов вокруг кабеля и привести к его перегреву;
  • датчик температуры помещается в гофру, таким образом, его можно будет демонтировать и ремонтировать, если он выйдет из строя;
  • измерение сопротивления важный этап предэсплуатационной проверки электрического пола, не стоит его игнорировать. При существенных отклонениях нужно принимать решение по исправлению ситуации своими силами или привлекать профессионалов;
  • схема укладки кабеля пригодится при переносе мебели и выполнении ремонтных работ или технического обслуживания. Самым простым способом будет фотографирование смонтированного пола до заливки стяжки.

Электрический теплый пол неприхотлив в эксплуатации, надежен (при выборе хороших комплектующих и правильном монтаже) и будет служить долгое время.

Похожие новости

Кабели для теплого пола: виды и особенности

Кабельный (проводной) теплый пол может быть двух типов: из резистивных и саморегулирующихся кабелей. Резистивные постоянно выделяют одинаковое количество тепла. Саморегулирующиеся изменяют тепловую мощность в зависимости от собственной температуры: чем сильнее они нагреваются, тем меньше выделяют тепла. Их еще называют «умными кабелями».

Теплый пол из греющего кабеля требует самых незначительных затрат на приобретение самих кабелей. Но делают его обязательно под стяжку. Для этого требуется раствор с мелким зерном и качественным цементом. Можно использовать готовые смеси специально для теплых полов. В этом случае теплоотдача будет выше, а значит и отопление помещения эффективнее. Но составляющие для стяжки также требуют денег. Так что, считая стоимость этого типа «электро пола», нужно включить и эти компоненты. А так как для кабельного пола требуется самая толстая стяжка (5-6см) и крепление (сетка или крепежные ленты), то и денежный «вес» этой составляющей будет приличный. Добавьте значительную трудоемкость процесса и длительный срок изготовления (как минимум 4 недели из-за того, что стяжка сохнет 28 дней). Так что цена греющего кабеля — далеко не вся стоимость теплого пола.

Кабель для теплого пола своими руками

Кабельный теплый пол в общем случае выглядит так

Резистивные греющие кабели

Резистивные нагревательные кабели бывают одножильными и двухжильными. К сети они подсоединяются через специальные муфты. Принцип их работы вне зависимости от количества жил остается одинаковым: при прохождении тока выделяется тепловая энергия. Изменяется только способ подключения. В одножильных кабелях ток распространяется по одному проводнику. Чтобы цепь была замкнутой, оба конца бухты должны подключаться к электропитанию.

Кабель для теплого пола своими руками

Как подключать одножильные и двухжильные нагревательные кабели

На практике укладку делают так: закрепляют переходную муфту в месте подсоединения (возле термостата не подключая), раскатывают и укладывают кабель так, чтобы и второй «холодный» конец (это кабель, который расположен после муфты) оказался в монтажной коробке. После подключения обеих муфт контур получается замкнутым и кабель готов к работе. Обратите внимание, что муфты остаются на полу и потом попадают в стяжку, а на стены заводятся только «холодные» провода.

Подключение двухжильного резистивного кабеля проще: подключается только один конец, на втором находится заглушка. Для того чтобы цепь была замкнутой, в нем присутствует вторая токоведущая жила.

Строение нагревательных кабелей обоих типов схожее: одна или две жилы в изоляции, металлическая оплетка, которая защищает от повреждений и придает большую степень жесткости, сверху все закрыто слоем наружной изоляции. В некоторых марках могут присутствовать дренажные жилы, которые служат для снижения интенсивности электромагнитных полей.

Кабель для теплого пола своими руками

Строение двухжильного греющего кабеля для теплого пола

Если говорить о стоимости, то по цене немного дороже двухжильные. Но они все равно популярнее. Во-первых, потому, что укладывать их легче (не нужно второй конец заводить на терморегулятор), а во-вторых, потому что создают электромагнитные поля меньшей интенсивности (движение электронов разнонаправленное и поля частично компенсируют друг друга).

При всем при том, оба варианта имеют существенный недостаток: они выделяют постоянное количество тепла. Если тепло по какой-то причине не отводится, кабель перегревается, что может привести к выходу его из строя. Потому при использовании резистивных проводов их не укладывают под мебель и следят за тем, чтобы в стяжке не образовывались пустоты. Воздух имеет низкую теплопроводность, и на участке, где есть пузырь, тепло отводится с недостаточной скоростью, что приводит к повышению температуры жил и выходу их из строя.

Саморегулирующиеся нагревательные кабели

Эти греющие провода перегреваться не будут, что объясняется их специфическим строением. Саморегулирующийся кабель — последовательное соединение огромного количества небольших нагревательных элементов. Каждый из них представляет собой две токопроводящие жилы, между которыми находится полимер. Этот полимер и выделяет тепло. Это не кабель в привычном понимании, а матрица, выполненная в виде провода/кабеля.

Кабель для теплого пола своими руками

Строение саморегулирующего греющего кабеля для пола

Саморегуляция такого электропола основана на свойстве полимера: его электрическое сопротивление сильно зависит от температуры. Чем выше температура, тем больше сопротивление. Потому по мере нагрева полимера и увеличения его сопротивления, сила тока, проходящего через элемент, уменьшается, соответственно снижается и количество выделяемого тепла. Таким способом он может регулировать количество тепла, которое выделяет каждый сегмент. Причем температурные показатели соседних элементов друг от друга не зависят.

Свойство замечательное, но стоимость такого кабельного пола будет значительно выше: цена саморегулирующихся проводников в несколько раз дороже, чем резистивных, а способ укладки тот же.

Устройство кабельного теплого пола

Любой из греющих проводов при повреждении теряет свою работоспособность. Потому кабельный теплый пол укладывают чаще всего в стяжку. Причем толщина стяжки выбирается такая, чтобы даже большие нагрузки не могли повредить находящиеся внутри провода. С другой стороны слишком толстый слой сильно понизит эффективность системы кабельного обогрева и сделает ее инерционной. Очень большой слой может даже привести к тому, что пол не будет теплым даже на максимальной мощности. Потому выбирая толщину стяжки, основываются на принципе разумной достаточности.

Схема электрического теплого пола предусматривает наличие термостата (терморегулятора) и датчика температуры пола. Можно, конечно обойтись и без них, напрямую подсоединив кабели к электропитанию. Но работать такая система будет очень недолго: во время работы выдавать будет максимальную температуру, на которую способна, быстро перегреется и выйдет из строя. Особенно если использовать резистивные кабели. Потому при монтаже системы кабельного теплого пола первым делом устанавливаем термостат.

Первое, что вы должны сделать — проверить сопротивление кабеля и его изоляции. Сопротивление жил должно совпадать с паспортным (к каждой бухте кабеля прикладывается паспорт со всеми техническими данными: длина/мощность/вес/сопротивление). Если данные совпали или отличаются не более чем на 10% — можно продолжать монтаж.

Устанавливаем термостат

Сначала нужно определиться с местом установки термостата. Его располагают на одной из стен на расстоянии не ниже 30см от пола. Чаще всего термостаты ставят возле выключателей на уровне глаз. В стене вырезают выемку под стандартный подрозетник. Поставить можно и ниже и выше, но вам нужно будет каким-то образом контролировать состояние системы, и расположенный слишком низко или высоко терморегулятор будет неудобным.

Кабель для теплого пола своими руками

Термостат повысит комфортность теплого пола и сэкономит деньги

После того как проделана дыра соответствующих размеров в сене и установлена монтаная которбка, подводят электропитание — ноль, фазу и заземление (не подключая). Затем пробивают штробу, направленную от терморегулятора к полу. В ней размещают три или два отрезка трубы или гофрошланга. Один/два отрезка выходят из стены в районе пола — в них подкладывают соединительные провода от греющих кабелей. Расположенный между ними участок трубы или гофрошланг должен пройти еще по полу и закончиться на расстоянии примерно 0,5-1 метр от стены. В него прокладывают провода от датчика температуры пола. В этом случае при выходе датчика из строя (достаточно распространенная поломка) его можно будет легко заменить: снимаете панель терморегулятора и вытаскиваете поврежденный датчик за провода из гофры или трубы, а затем вставляете и подключаете исправный.

Подготовка основания

Теперь об устройстве самого кабельного теплого пола. Основание очищают и выравнивают. При необходимости при помощи стяжки толщиной 3-7см. Ровное основание — важный нюанс. Если пропустить этот шаг, нагрев будет неравномерным, а если под резистивным кабелем из-за неровности окажется пузырь из воздуха, он быстро перегорит.

На ровное чистое основание для уменьшения потерь тепла, укладывают теплоизоляцию. Она состоит из двух частей: ленты, которую укладывают по периметру помещения и непосредственной теплоизоляции поверхности пола. При выборе теплоизоляции не забывайте, что она должна быть термостойкой, т.е. нормально переносить температуры до 100 о С.

Толщина слоя теплоизоляции зависит от уровня потерь тепла через пол. Если снизу у вас неотапливаемый подвал, уложить нужно более толстый слой, если под вами еще одна квартира, то можно обойтись 2см толщины. В принципе, можно теплоизолятор не использовать вообще, но тогда до 30% мощности будет уходить вниз.

Кабель для теплого пола своими руками

Теплоизоляцию лучше брать с металлизированым слоем, но не с фольгированным

Утеплитель для кабельного теплого пола лучше брать с металлизированной поверхностью. Так тепло, которое в обычных условиях направлено вниз, будет отражаться и греть не межэтажное перекрытие, а расположенную выше стяжку. Можно использовать обычный теплоизоляционный материал, а поверх раскатать светоотражающую пленку. Обратите внимание на то, что фольгу в стяжку класть бесполезно — она разрушается за несколько месяцев. Так что это деньги, выброшенные на ветер.

Использовать можно как рулонные теплоизоляторы, так и плиты. Между ними оставлять щели нельзя, все подгоняем вплотную: любой промежуток — мостик холода, через который уходит тепло. Крепят теплоизолятор в зависимости от чернового пола: на двухсторонний скотч, скобы строительного стиплера, клей. Стыки проклеивают скотчем. Можно обычным монтажным, но лучше метализированным. Если в помещении влажность повышена (ванная, кухня, туалет и т.п.) поверх теплоизоляции укладывают слой гидроизоляции. Это может быть плотная полиэтиленовая пленка или другой современный материал.

Далее есть два варианта: можно сделать предварительную цементно-песчаную стяжку небольшой толщины. Она будет способствовать более равномерному распределению тепла. Такой вариант предотвращает перегрев кабелей. Но можно обойтись и без этого этапа. Тогда поверх пленки гидроизоляции укладывают сетку с ячейкой 1-1,5см или специальную монтажную ленту (предпочтительнее). Шаг укладки ленты — 40-50см. Сетки кладут вплотную друг к другу.

Кабель для теплого пола своими руками

Монтажной лентой крепить кабели быстрее

Расчет мощности кабелей для теплого пола

Тепловая мощность электрического теплого пола рассчитывается исходя из характера отопления. Если теплый пол — вспомогательная система отопления, на обогрев 1м 2 уйдет 110-140Вт, если система основная (единственная), то считают по 150Вт и больше. Понятно, что во многом количество тепла для обогрева зависит от того, сколько тепла ушло в пол. Хотите платить за обогрев меньше — сделайте качественное утепление пола.

Кабель для теплого пола своими руками

Примерные нормы тепловой мощности в зависимости от назначения помещения (данные для средней полосы России)

Нужно также определить размер площади, на которой будет раскладываться кабель. Его точно не нужно укладывать под мебелью, сантехникой или нависающими низко предметами. Это необходимо для резистивных кабелей — они бояться перегрева, для саморегулирующих кабелей это некритично, но зачем греть мебель? Отбросив эти зоны, определяете фактическую площадь обогрева. Теперь можно посчитать общую мощность электрического теплого пола: площадь обогрева умножить на норму для 1м 2 .

Например, в комнате будет обогреваться площадь 11м 2. теплый пол — вспомогательное отопление, но теплоизоляция пола не очень хорошая, и высота потолков не позволяет уложить толстый слой теплоизолятора. Потому расход берем максимальный: 140Вт. Получается, что нам необходимо для обогрева 11м 2 *140Вт=1540Вт.

Кабель для теплого пола своими руками

Вариант теплого пола под доску без стяжки

Определившись с этими данными можно посчитать, какой длины требуется кабель: в паспорте есть тепловая мощность одного метра кабеля. Разделив общую мощность на производительность кабеля, получим необходимый метраж.

Например, пусть мощность кабеля 16,5 Вт/м. Тогда 1540/16,5=93,3м. Выбираете несколько бухт с суммарной длиной близкой к расчетной цифре. Тут вот еще что нужно учесть: если у вас остался лишний кусок кабеля, его отрезать нельзя. К его концам на специальном оборудовании приделаны муфты. Самостоятельно изготовить что-то похожее возможно, но срок эксплуатации будет не 10-20 лет, как гарантируют производители, а всего несколько лет, а скорее месяцев — в зависимости от старательности. Потому укладываем всю длину.

Укладка кабелей

Силовые концы кабелей заводят на стену к термостату. Причем муфты должны оставаться в стяжке. Укладывают греющие элементы «змейкой» или «улиткой» (схему лучше разработать заранее). «Улитка» сложнее в реализации, а выгод при использовании греющих проводов не дает. Потому для кабельных теплых полов почти всегда используют укладку «змейкой». Может быть использована двойная или тройная «змейка», а может последовательная укладка нескольких петель. Подробнее о схемах укладки кабелей читайте тут.

Кабель для теплого пола своими руками

Примеры расположения греющих каелей

Шаг укладки выбирают исходя из требуемой тепловой мощности: чем ближе расположены провода, тем больше тепловая мощность. Минимальное расстояние между двумя соседними проводниками — 5см, максимальное — 30см. Конкретное расстояние выбирают исходя также из назначения комнат: в детских и спальнях шаг обычно меньше, в гостиных и общих помещениях — меньше. Также можно уменьшить шаг в зоне дверей/окон, и уменьшить в середине комнаты. Главное, разрабатывая схему расположения кабеля, помните, что провода не должны соприкасаться и пересекаться, расстояние от стен до кабелей — не менее 15см.

После укладки греющих кабелей устанавливают датчик температуры пола. Провода от него заводят через гофрированный шланг к терморегулятору. Располагаться он должен между двумя проводами, желательно посередине. Если высота стяжки будет достаточной, можно уложить трубу с датчиком просто сверху и закрепить. Если толщины раствора недостаточно, придется штробить черновой пол. Чтобы внутрь гофры не попал раствор, нужно чем-то закрыть торец, например, изолентой или скотчем.

Финишная заливка

Перед заливкой стяжки нужно проверить работоспособность кабелей. Брем тестер и измеряем сопротивление. Оно должно совпадать с паспортными данными. Максимально допустимое отклонение — 10%. Проверяйте этот параметр обязательно, а то потом придется ломать стяжку и извлекать его.

Если с греющими проводами все нормально, можно заливать стяжку. Если вы не уложили теплоизоляцию, а монтировали сразу на черновой пол, то толщина стяжки может быть 3см. Если теплоизоляция есть, слой бетона не может быть меньше 6см. Только при такой высоте слоя цемента вы обеспечите достаточную жесткость пола. Меньше делать слой стяжки можно, если использовать будете твердое напольное покрытие — ламинат, паркетную доску и т.д. Как выбирать финишное покрытие для теплого пола читайте тут.

Кабель для теплого пола своими руками

Ассортимент одной из фирм, продающей кабели для теплого пола

Выровняв слой бетонного раствора, оставляете все на 3-4 недели. Только после этого срока можно подключать нагревательные кабели к термостату. На нем есть зажимы, к которым сначала подключаете греющие кабели, а потом к соответствующим — питающие провода. Если работа с электричеством — не ваш конек, лучше эту процедуру доверить электрику. Вот и все. Кабельный теплый пол готов. Осталось уложить напольное покрытие. Но тут тоже есть нюансы.

С какими видами напольного покрытия может использоваться кабельный теплый пол

Где этот вид теплых полов может использоваться? Резистивные кабели хорошо чувствуют себя под плиткой, чуть хуже, но вполне нормально совместимы с ламинатом, деревянным полом или линолеумом. Если плитку можно брать любую, то ламинат и линолеум нужны специальные без слоя утепления. Сегодня в характеристиках этих напольных покрытий часто уже стоит характеристика: «пригодны для теплых полов». Кабельный теплый пол из резистивного провода нельзя закрывать коврами или укладывать его под мебель. Зато саморегулирующийся может использоваться везде, и этих зонах тоже.

Если будете укладывать плитку, клей и затирка должны быть специальные для теплых полов: они имеют большую эластичность и лучшую теплопроводность.

На изготовление кабельного теплого пола требуется много времени. Большая часть уходит на «схватывание» бетонного раствора стяжки. Еще один минус — достаточно большая толщина пирога материалов: не меньше 5-6см. К плюсам нужно отнести небольшую стоимость погонного метра кабеля, но к общей стоимости нужно добавить также затраты на изготовление стяжки, утепление, крепежные ленты, и т.д. В результате стоимость получается гораздо выше. Потому, перед тем, как принимать решение, стоит ознакомиться и с другими возможностями обустройства электрического теплого пола. Если вы хотите кабельный пол уложить под плитку, то просмотрите еще материалы по электрическим матам или пленочным инфракрасным полам. Присмотритесь к карбоновым стержневым матам. Они, как и карбоновые пленки выделяют тепло в инфракрасном диапазоне. Эти материалы отлично уживаются с керамической плиткой, а укладываются проще. Стоимость отопления при сравнении этих вариантов нужно сравнивать относительно квадратного метра, а не погонного.

К плюсам пленочных и стержневых нагревателей можно отнести то, что они излучают тепло в инфракрасном диапазоне. А этот диапазон лучше воспринимается человеческим телом, так как мы тоже излучаем тепло в том же диапазоне. Потому при обогреве инфракрасными теплыми полами, комфортная температура на 2-3 о С ниже, чем при тепловом излучении. Это приводит к пониженным затратам на электроэнергию. К достоинствам стержневого ИК пола можно добавить его способность к саморегуляции (у ИК пленок такой способности нет), то есть он не боится перегрева и сам уменьшает свою температуру в нужных местах. Так что как всегда, на вопрос «Что лучше»? однозначного ответа нет.

Источники: http://fb.ru/article/214457/greyuschiy-kabel-dlya-teplogo-pola-vidyi-harakteristiki-montaj-i-otzyivyi, http://moydomik.net/pol/409-elektricheskij-teplyj-pol-montazh.html, http://teplowood.ru/kabelnyj-teplyj-pol.html
