Водяной теплый пол своими руками: полное руководство по монтажу труб и стяжки
Сейчас многие жители частных домов устанавливают для основного или дополнительного отопления водяной теплый пол. Он обладает массой преимуществ: увеличивает комфортность, равномерно прогревает комнату, не требует дополнительных затрат энергии (т. к. работает от одного котла с радиаторами). Инструкция в нашей статье позволит сделать монтаж водяных теплых полов, даже не имея опыта. Однако перед этим стоит изучить все нюансы.
Теплый пол и финишное покрытие
Лучше всего система теплого водяного пола сочетается с укладкой под керамогранит и плитку.
- Во-первых, оба материала прочны и долговечны.
- Во-вторых, они не выделяют вредных веществ при нагреве.
- И в-третьих, подогрев отлично дополняет плитку (материал сам по себе холодный), и по ней можно ходить даже босиком благодаря высокой теплоемкости.
Конечно же, теплый пол можно делать и под ламинат. под линолеум, ПВХ-плитку и даже ковролин, при наличии специальной пометки.
Но, к примеру, ковролин нагревать нет смысла, и нельзя превышать температуру поверхности выше 31°С, согласно СНиП 41-01-2003. Иначе это спровоцирует выделение вредных веществ.
Температура пола, °С
Установка в квартире
Наверное, у многих жильцов возникала мысль самостоятельно подключить «на халяву» водяные теплые полы к системе центрального отопления или ГВС. И некоторые даже так делают, но в большинстве случаев это запрещено местным законодательством.
Например, в Москве действует постановление правительства № 73-ПП от 8 февраля 2005 года, в приложении №2 четко написано о запрете переоборудования общественных систем водоснабжения для устройства подогрева пола.
Нарушив правила, в лучшем случае, можно получить штраф при первом же посещении сантехников. А в худшем – риск оставить соседей без отопления.
В некоторых регионах запрет не действует, но для подключения требуется проведение экспертизы, чтобы не нарушить работу системы.
В целом же, с технической точки зрения, подобные варианты возможны, но только при подключении отдельного насосно-смесительного узла и сохранении давления в системе на выходе.
Обратите внимание! Если в многоквартирном доме стоит струйный насос (элеватор), то нельзя использовать металлопластиковые и полипропиленовые трубы.
Способы установки на пол
Есть несколько способов устроить теплый водяной пол.
- Самый популярный и надежный из них – бетонная стяжка. В отличие от электрических видов, трубы 16 мм в плиточный клей прятать нельзя, да и не получится. Поэтому заливается стяжка не менее 3 см над трубами.
- Второй способ – укладка труб в вырезанные пазы пенополистирола. Пазы делают вручную, внутрь укладывают трубы, затем заливают стяжку.
- Следующий вариант часто используют в домах с деревянным полом, хоть он и требует больших трудозатрат – это укладка в деревянные пазы. Для этого на пол набивают доски, которые создают желоб нужной формы для укладки.
Используемые виды труб
Для теплого водяного пола подойдут три вида труб.
- Трубы из сшитого полиэтилена (PEX-EVOH-PEX) – неудобны в работе, потому что трудно придать им нужную форму (при нагреве они распрямляются). Зато не боятся замерзания жидкости и ремонтопригодны.
- Металлопластиковые трубы – оптимальный вариант: низкая цена, легкость в монтаже, стабильно держат форму.
- Медные трубы – дорогие, при использовании в стяжке их нужно закрывать защитным слоем, чтобы не допустить щелочного воздействия.
Расчет теплого водяного пола
До монтажа и закупки материалов обязательно произвести расчет теплого пола. Для этого чертят схему с контурами, которая потом пригодится при проведении ремонтных работ, чтобы знать положение труб.
- Если уверены, что в определенном месте всегда будет стоять мебель или сантехника, в этом месте трубы не укладывают.
- Длина контура диаметром 16 мм не должна превышать 100 м (максимум для 20 мм составит 120 м), иначе давление в системе будет плохим. Таким образом, каждый контур приблизительно занимает не более 15 кв. м.
- Разница между длиной нескольких контуров должна быть небольшой (менее 15 м), то есть все они должны быть равномерной длины. Большие комнаты, соответственно, делят на несколько контуров.
- Оптимальный шаг укладки труб составляет 15 см при использовании хорошей теплоизоляции. Если же зимой частенько бывают морозы ниже -20, то шаг уменьшают до 10 см (можно только у наружных стен). А на севере не обойтись без дополнительных радиаторов.
- При шаге укладки 15 см расход труб составляет примерно 6,7 м на каждый квадрат помещения, при укладке через каждые 10 см – 10 м.
Вообще вопрос, как рассчитать теплый водяной пол, требует отдельного рассмотрения, т. к. при проектировании учитывают множество нюансов: теплопотери, мощность и т. д.
На графике показана зависимость плотности потока от средней температуры теплоносителя. Пунктиром указаны трубы диаметром 20 мм, а сплошными линиями – 16 мм.
В графике показаны данные, справедливые только при использовании цементно-песчаной стяжки толщиной 7 см, с покрытием плиткой. Если толщину стяжки увеличивать, к примеру, на 1 см, то плотность теплопотока понижается на 5-8%.
- Чтобы найти плотность потока, сумму теплопотерь помещения в Ваттах делят на площадь укладки труб (вычитают отступы от стен).
- Средняя температура высчитывается как среднее значение на входе в контур и выходе из обратки.
Оптимальная температура на входе и выходе не должна отличаться более чем на 5-10 градусов. Максимальная температура теплоносителя не должна превышать 55°С.
Чтобы рассчитать длину контура, активную площадь обогрева в квадратных метрах делят на шаг укладки в метрах. К этому значению прибавляют размер загибов и расстояние до коллектора.
По приведенной схеме можно выполнить лишь грубый расчёт и сделать окончательную регулировку за счет смесительного узла и термостатов. Для точной проектировки обязательно обращаться к профессиональным теплотехникам.
Пирог теплого пола
Технология укладки теплого водяного пола состоит из нескольких слоев, которые укладывают в определенной последовательности. Общая толщина пирога составляет 8-14 см, нагрузка на перекрытия – до 300 кг/кв. м.
В случае, если основание – бетонная плита:
- гидроизоляция;
- демпферная лента по периметру;
- утеплитель;
- арматурная сетка;
- труба водяного теплого пола;
- стяжка.
Для гидроизоляции допустимо использовать обычную полиэтиленовую пленку или специальные материалы. Демпферную ленту делают из нарезанных полосок теплоизоляции толщиной 1-2 см, или покупают готовый вариант с самоклеящейся основой.
Выбор утеплителя зависит от нескольких факторов: регион, материал основания. К примеру, для полов по грунту используют и экструдированный пенополистирол толщиной не менее 5 см (оптимально 10), а если под полом первого этажа находится теплый цоколь, то можно применять более тонкие варианты от 3 см.
Главное назначение утеплителя — направить тепло от подогрева вверх и не допустить больших теплопотерь.
В случае, если основание — полы по грунту:
- насыпной грунт 15 см;
- щебень 10 см;
- песок 5 см;
- черновая стяжка;
- гидроизоляция;
- демпферная лента по периметру;
- экструдированный пенополистирол не менее 5 см;
- армированная стяжка с теплоносителями.
Подготовительные слои под черновую стяжку важно тщательно послойно утрамбовывать. При плотной утрамбовке основания и использовании экструдированного пенополистирола делать черновую стяжку будет не обязательно.
Монтаж теплого пола
Допустим, хорошее основание уже подготовлено: ровная бетонная плита или засыпной слой без сильных перепадов. Перепады не должны превышать 7 мм при проверке двухметровой рейкой. Если есть неровности, их можно засыпать песком.
Гидроизоляция
Кто-то укладывает гидроизоляцию под низ утеплителя, кто-то, наоборот, наверх, а некоторые используют и там и там.
Если используется экструдированный пенополистирол, он практически не нуждается в гидроизоляции, поэтому её положение не так критично. Но она не даст цементному молочку проникнуть между швов утеплителя и уйти в плиту и будет дополнительно сдерживать влагу снизу.
Если закрепить её на низ утеплителя, то крепить трубы на теплый пол можно прямо к утеплителю. Если же гидроизоляцию стелят наверх, то для крепления труб потребуется укладка монтажной сетки.
Укладываем гидроизоляцию с нахлестом на стены на 20 см, и друг на друга. Стыки склеиваем скотчем для герметизации.
Демпферная лента
Если куплена готовая лента – просто приклеиваем её по периметру. Она обычно имеет толщину 5-8 мм и высоту 10-15 см. Высота должна быть выше уровня заливки, излишки обрезают ножом. Если лента сделана своими руками, то обязательно приклеить или прикрутить её саморезами к стене.
Линейное расширение бетона составляет 0,5 мм на каждый метр при нагреве до 40°С.
Утеплитель
Листовой утеплитель для теплого водяного пола укладывают со смещением стыков, чтобы он был плотно связан.
Армирование
Первый слой арматурной сетки обычно укладывают на утеплитель и используют в качестве основания для крепления контуров и равномерного распределения тепла по поверхности. Между собой сетки связывают проволокой. К сетке на нейлоновые хомуты крепят трубы.
Диаметр прутков сетки составляет 4-5 мм, а размер ячейки – в зависимости от шага укладки труб, для удобного крепления.
Кроме того, обязательно укладывать армирование поверх труб, т. к. даже при использовании сетки снизу она не даст почти никакого эффекта, если будет лежать на самом дне. Либо во время заливки ставить сетку на подставки, создавая зазор.
Методы фиксации труб
Водяной теплый пол можно уложить несколькими способами, перечислим их.
- Стягивающий хомут из полиамида. Используют для быстрого крепления труб к монтажной сетке. Расход – примерно 2 штуки на 1 м.
- Крепежная проволока из стали. Также используют для монтажа к сетке, расход точно такой же.
- Степлер и фиксаторы. Подходит для быстрой фиксации труб к теплоизоляции. Расход фиксаторов составляет 2 штуки на 1 м.

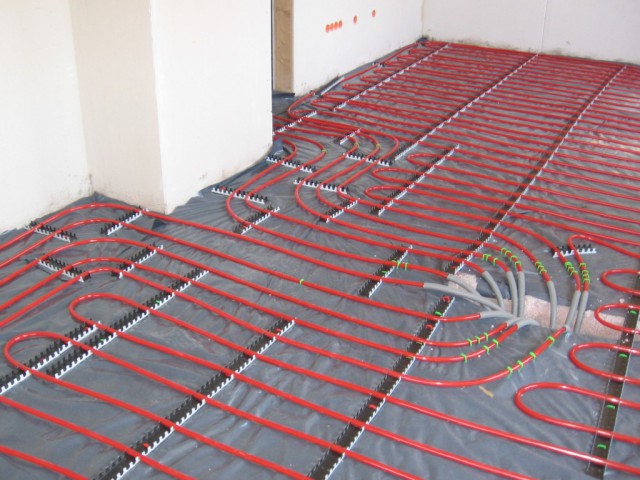

- Фиксирующий трак. Представляет собой U-образную планку из ПВХ, которая служит основанием для укладки в нее труб 16 или 20 мм. Жестко крепится к полу.
- Маты для теплого водяного пола из полистирола. Посреди канавок между столбиков укладывается труба.
- Распределительная алюминиевая пластина. Используется при монтаже в деревянные полы, отражает и равномерно распределяет тепло по поверхности.
Применение различного вида крепежа труб
Укладка труб
Трубы укладывают с отступом от стен 15-20 см. Каждый контур крайне желательно делать из единой трубы без сварки, а их длина не должна быть более 100 м. Шаг между трубами у стен составляет 10 см, ближе к центру — 15 см.
Схема укладки теплого пола бывает разной, например, спиралью или змейкой. У наружных стен стараются сделать шаг укладки почаще или провести контур от подачи рядом с холодными стенами. Пример схемы для усиленного подогрева наружных стен показан на фото, такой вариант лучше использовать в холодных регионах:
В остальных же случаях обычно укладывают контуры спиралью (улиткой), это универсальный вариант.
В местах с большим скоплением труб, чтобы избежать перегрева поверхности, часть из них закрывают теплоизоляционной трубкой.
Металлопластик 16 мм и 20 мм легко загибать вручную, без использования специальных инструментов. Чтобы ровно загнуть трубы углом маленького радиуса и при этом не дать ей треснуть, углы загибают в несколько заходов (перехватов руки).
На угол 90° понадобится примерно 5-6 перехватов. Это значит, вначале, упираясь большими пальцами, делают небольшой загиб, потом немного смещают руки в сторону изгиба и повторяют действия.
Недопустимо наличие изломов на трубах в местах резких поворотов.
Полипропиленовые трубы гнуть гораздо труднее, потому что они пружинят. Поэтому для изгиба их нагревают или делают сварку с использованием специальных фитингов. но в случае с теплым полом – просто крепят к сетке, делая изгибы менее резкими.
Монтаж водяного теплого пола начинаютм с подключения первого конца трубы к распределительному коллектору, и после укладки комнаты сразу подключают обратку (второй конец).
Подключение контуров
В большинстве случаев контуры подключают через распределительный узел. Он несет несколько функций: повышение давления в системе, регулировка температуры, равномерная подача в несколько контуров, комбинирование вместе с радиаторами.
Есть множество схем подключения к котлу, о которых мы писали в статье про насосно-смесительные узлы. с ручной регулировкой, с погодной автоматикой и авторегулировкой с помощью сервоприводов и датчиков.
Фитинг евроконус
Трубы подключают к коллектору с помощью зажимных фитингов «евроконус».
Опрессовка
Когда вы закончена установка всех контуров, обязательно провести пневматические испытания системы на герметичность. Для этого с помощью компрессора делается опрессовка. Для испытаний подойдет небольшой бытовой компрессор с давлением более 6 бар. Давление в системе доводят до 4 бар и оставляют его на все время, до запуска системы.
Так как молекулы воздуха гораздо меньше молекул воды, удастся обнаружить даже небольшую разгерметизацию. К тому же, вода может замерзнуть, если не успеть подключить отопление, а с воздухом ничего не станет.
Стяжка теплого пола
Заливка стяжки делается только после монтажа всех контуров и гидравлических испытаний. Рекомендуется использовать бетон не ниже М-300 (B-22,5) со щебнем фракцией 5-20 мм. Минимальная толщина 3 см над трубой делается не только ради получения нужной прочности, но и для равномерного распределения тепла по поверхности. Вес 1 кв. м. стяжки при толщине 5 см составляет до 125 кг.
При толщине стяжки более 15 см или при высоких нагрузках требуется дополнительный расчет теплового режима.
При увеличении толщины стяжки, требуется больше времени для её нагрева до определенной температуры после включения, а также увеличивается инерционность системы. Чем ниже теплопроводность стяжки, тем выше потребуется делать температуру теплоносителя.
Деформационные швы
Примеры разделения большого помещения на зоны Отсутствие или неправильное положение температурных зазоров является наиболее частой причиной разрушения стяжки.
Усадочные швы делают в следующих случаях:
- помещение имеет площадь более 30 кв. м.;
- стены имеют длину более 8 м;
- длина и ширина комнаты различаются более чем в 2 раза;
- над деформационными швами конструкций;
- помещение имеет слишком изгибистую форму.
Для этого по периметру швов укладывают демпферную ленту. На месте шва арматурная сетка должна быть разделена. Деформационный зазор должен быть в основании толщиной 10 мм. Верхнюю часть обрабатывают герметиком. Если помещение имеет нестандартную форму, его нужно разбивать на более простые элементы прямоугольной или квадратной формы.
Если трубы проходят через деформационные швы в стяжке, в этих местах их прокладывают в гофрированной трубе, по 30 см гофры в каждую сторону (согласно СП 41-102-98 – 50 см с каждой стороны). Рекомендуется не разделять один контур деформационными швами, через него должны проходить трубы подачи и обратки.
Правильное прохождение контуров через технологические швы
При укладке плитки на деформационные швы повышается вероятность её отклеивания из-за разного расширения смежных плит. Чтобы избежать этого, первую часть укладывают на плиточный клей, а вторая часть крепится на эластичный герметик.
Для дополнительного разделения можно использовать деформационные швы неполного профиля. Их делают с помощью мастерка, на 1/3 толщины. После застывания бетона их также заделывают герметиком. Если через них проходят трубы, они также защищаются гофрой.
Трещины на стяжке
Достаточно частое явление – появление на стяжке трещин после высыхания. Это может спровоцировать целый ряд причин:
- низкая плотность утеплителя;
- плохое уплотнение раствора;
- отсутствие пластификаторов;
- слишком большая толщина стяжки;
- отсутствие усадочных швов;
- слишком быстрое высыхание бетона;
- неправильные пропорции раствора.
Избежать их очень просто:
- утеплитель нужно использовать плотностью выше 35-40 кг/м3;
- раствор стяжки должен быть пластичным при укладке и с добавлением фибры и пластификатора;
- в больших комнатах нужно делать усадочные швы (см. ниже);
- также нельзя давать бетону быстро схватиться, для этого его накрывают полиэтиленовой пленкой на следующий день (на неделю).
Раствор для стяжки
Для теплого пола обязательно использовать пластификатор, для повышения эластичности и прочности бетона. Но применять нужно специальные виды не воздухововлекающих пластификаторов для теплого пола.
Без наличия опыта сделать цементно-песчаную стяжку для теплого пола без щебня/гравия не получится, и правильная марочная ЦПС будет стоить дороже заводского бетона. Поэтому, чтобы избежать трещин из-за нарушения состава раствора, заливают именно бетон со щебнем.
Раствор М-300 из цемента марки М-400, мытого песка и щебня делается по следующим пропорциям.
- Массовый состав Ц. П. Щ (кг) = 1. 1,9. 3,7.
- Объемный состав на 10 литров цемента П. Щ (л) = 17:32.
- Из 10 литров цемента получится 41 литр раствора.
- Объемный вес такого бетона М300 составит 2300-2500 кг/м3 (тяжелые бетоны)
Также есть еще и другой вариант с использованием гранитного отсева вместо песка, для его приготовления использованы следующие элементы:
- 2 ведра щебня фракцией 5-20 мм;
- вода 7-8 литров;
- суперпластификатор СП1 400 мл раствора (1,8 л порошка разбавляется в 5 литрах горячей воды);
- 1 ведро цемента;
- 3-4 ведра гранитного отсева фракцией 0-5 мм;
- объем ведра – 12 литров.
Качественный бетон не должен выделять воду при укладке (расслаиваться). Если все сделано правильно и температура воздуха 20°С, он должен начаться схватываться через 4 часа, а через 12 часов не будет оставлять следов от каблуков.
Спустя 3 дня после заливки стяжка наберет половину своей прочности, а застынет полностью только через 28 дней. Не рекомендуется включать систему подогрева до этого момента.
Монтаж на деревянный пол
Дерево не так эффективно проводит тепло, в отличие от бетона, но монтаж на него также осуществим. Для этого используют распределительные пластины из алюминия. Трубы укладывают в деревянные пазы, сделанные путем крепления заранее подготовленных досок.
Для монтажа линолеума, ковролина и других материалов, требующих ровной поверхности, над трубами укладывается выравнивающий слой из ДСП, фанеры или ГВЛ. Если в качестве финишного покрытия будет использоваться паркет или ламинат, конструкция теплого пола может быть немного упрощена, без применения выравнивающего слоя.
При выборе фанеры и ДСП убедитесь в том, что они имеют санитарно-гигиенические и термомеханические показатели, позволяющие использовать их вместе с теплым полом.
Цены на водяной теплый пол
Цена на теплый пол водяной формируется из нескольких составляющих:
- стоимость материалов (трубы, изоляция, крепеж и т. д.);
- стоимость насосно-смесительного узла и коллектора;
- работы по выравниванию основания и заливке верхнего слоя стяжки;
- стоимость монтажа теплого пола.
В среднем цена водяного теплого пола при монтаже «под ключ» вместе со всеми материалами и работой обойдется примерно в 1500-3000 руб. за 1 кв. м.
Ниже представлена примерная смета на дом 100 кв. м. но цены на водяные теплые полы сильно зависят от региона, поэтому лучше всего вбить туда свои данные и сделать самостоятельный расчет. Тут не учтены расходы на монтаж и покупку радиаторов, котла, финишное покрытие и стяжку.
Смета на монтаж системы водяного теплого пола 1 этажа.
Комплектующие для водяного теплого пола
Тёплые водяные полы зарекомендовали себя с самой лучшей стороны: они абсолютно безопасны для человека и эффективно справляются не только с задачей подогрева, но и с отоплением помещений. К тому же, учитывая длительный срок эксплуатации, такие системы обходятся значительно дешевле электрических. Вот только на стартовом этапе они потребуют весьма значительных вложений, что связано с приобретением специального оборудования и сложностями при монтаже.
Комплектующие для водяного теплого пола
К выбору всех комплектующих нужно походить со всей ответственностью, так как любая ошибка может обойтись слишком дорого. Покупая в строительном магазине необходимые вещи, не будет лишним попросить у продавца сертификаты на продукцию, чтобы обезопасить себя от приобретения контрафакта.
Итак, что же потребуется для оборудования жилища системой водяного тёплого пола? В первую очередь – консультация грамотных специалистов. Ёмкость котла, мощность насоса, длина труб, оптимальное сечение и способ их укладки вычисляются путём сложных расчётов, которые лучше доверить профессионалам. Только располагая всей необходимой информацией, можно сделать по-настоящему эффективный тёплый пол.
Необходимые приборы и материалы
- Первоначальная стяжка – пол для укладки труб должен быть ровным. Если это условие не соблюдается, придётся выровнять пол.
Маты для теплого пола
Трубы SANEXT для теплого пола
Как видно из этого списка, непосредственно к системе тёплого водяного пола относятся лишь некоторые пункты, на которых следует остановиться более подробно.
Трубы и крепёжные элементы
Пожалуй, трубы – это основной по важности элемент всей системы, своего рода радиатор, только вмурованный в пол. Естественно, это делает невозможным контроль их состояния и крайне затрудняет ремонт, если в нём возникнет необходимость. Поэтому очень важно быть уверенным, что уложенные в стяжку трубы прочны, долговечны, не ржавеют и не разрушаются со временем от воздействия внутренних и внешних нагрузок.
Обнаружить протечку удастся лишь тепловизором
Теплый пол — термограмма
На строительном рынке имеется несколько разновидностей труб для водяных полов, и каждые имеют свои плюсы и минусы. Запрещены к использованию только изделия из чёрных металлов. так как имеющийся у них шов является слабым местом. Кстати, по тем же соображениям запрещены любые стыки и соединения труб в толще стяжки – контур должен быть цельным.
Медные. Пожалуй, самый лучший вариант, который не имел бы равных среди аналогов, если бы не цена. Стоимость труб, крепежа и соединительных узлов довольно высока, а если к ней прибавить ещё и необходимость применения специального сложного оборудования, то получившийся в итоге ценник будет многим не по карману.
Однако взамен будет получена прочная и долговечная система из труб с самой большой теплоотдачей, выдерживающих температуру до 250°C и не лопающихся при промерзании. Медные трубы сгибаются под любым углом, правда, посредством особого оборудования, и выдерживают значительные нагрузки.
Медные трубы KME (Германия)
Трубы из сшитого полиэтилена, илRE—X. В данный момент они являются наиболее популярными для устройства тёплых водяных полов. Сшивка, то есть особая обработка полиэтилена, способствует появлению дополнительных связей между молекулами полимера, благодаря чему готовые изделия становятся прочными и термостойкими (выдерживают температуру до 125°C).
Трубы из сшитого полиэтилена
Так как полиэтилен является кислородопроницаемым материалом, трубы дополнительно покрываются особым противодиффузным слоем. Вода по таким трубам течёт почти бесшумно, так как материал обладает высокой степенью звукопоглощения. Эластичность позволяет изгибать трубы с необходимым шагом, а все эти достоинства на фоне доступной цены позволяют изделиям занимать лидирующие позиции на рынке.
Трубы для теплого пола из сшитого полиэтилена
Видео — Трубы для теплого пола из сшитого полиэтилена
Металлопластиковые трубы. Они состоят из трёх основных слоёв (отдельные разновидности труб изготавливают пятислойными), соединённых особым клеящим составом. Снаружи и внутри находятся слои прочного полиэтилена, а центральным слоем является фольга. Она увеличивает теплопроводность, является кислородным барьером, повышает прочность труб и облегчает их изгибание.
Труба пятислойная металлопластиковая PERT-AL-PER
Полипропиленовые. Самый дешёвый вариант, но для тёплых полов практически не используется. Главная причина – недостаточная эластичность. Трубу нельзя изгибать больше, чем на 8 диаметров, поэтому невозможно уложить её с нужным шагом. К тому же, плотность и теплоотдача у полипропилена меньше, чем у полиэтилена.
Полипропиленовые трубы — не лучший вариант
Теплоизоляция
Строительный рынок предлагает богатый выбор материалов, препятствующих уходу тепла сквозь пол. Есть даже специальные маты, предназначенные непосредственно для укладки тёплого пола.
Маты для теплого водяного пола
Они бывают разной толщины, обладают необходимой прочностью, малым весом и даже имеют специфический рельеф поверхности, позволяющий располагать и фиксировать трубы. Разумеется, лучше всего воспользоваться такими изделиями, так как они предусматривают все важные нюансы.
Маты из пенополистирола для теплого пола (с бобышками)
На цене ремонта это отразится лишь незначительно, так как подобные маты, по сути, совмещают теплоизоляцию, гидроизоляцию, армирующую сетку и крепёж. Трубы, уложенные в соответствии с выбранной схемой, необходимо закреплять на полу специальными хомутами, а бобышки теплоизолирующих матов избавляют от такой необходимости.
Профильные маты для водяного тёплого пола
Тонкие фольгированные материалы, например, пенофол, не обеспечивают надёжной теплоизоляции, поэтому их применение имеет смысл лишь в том случае, если пол уже был заранее утеплён и стоит задача сэкономить на толщине стяжки. Кроме того, у ни нет креплений для труб, так что придётся стелить армирующую сетку.
Профильные теплоизоляционные плиты изготавливаются из пенополистирола плотностью 40 кг на метр кубический
Более совершенными являются маты из экструдированного пенополистирола. Особо технологичные варианты даже имеют разметку для укладки и гидроизолирующий слой, а также позволяют крепить трубы скобами.
Видео — Смесительный узел для теплого пола
Распределительный коллектор и шкаф для него
Коллектор с фитингами нужен для подключения уложенных труб к нагревательному котлу. Характеристики прибора для управления движением жидкости в системе просчитываются заранее, а размещается коллектор в нише или специальном шкафу, который придётся приобрести дополнительно.
Основные элементы коллекторного узла
Устройство позволяет подключать несколько петель, количество которых зависит от размеров помещения. Трубы подсоединяются компрессионными конусными фитингами и снабжаются запорными вентилями, которые при необходимости позволят прекратить подачу воды в магистрали. На каждую петлю устанавливается также счётчик расхода теплоносителя. На выходе из коллектора обычно стоит разветвитель с воздухоотводчиком, который стравливает воздух при его попадании, и дренажным краном, позволяющим слить воду.
Встроенный коллектор теплого пола с узлом подмеса
Для контроля температуры воды у обоих концов петель вся система снабжается автоматическими приборами: термостатами и сервоприводами.
Видео — Комплектующие для водяного теплого пола. Коллектор
Котёл и циркулярный насос
Котёл нужен тогда, когда тёплые полы монтируются в частном доме. В обычных квартирах это запрещено, а новостройки, где водяные тёплые полы предусмотрены заранее, предполагают их подключение к отдельному контуру. Циркулярный насос необходим в любом случае, так как он обеспечивает движение воды.
Ёмкость котла, мощность насоса, а также возможность подключения дополнительного зависят от планируемых возможностей системы и рассчитываются заранее. При желании можно даже приобрести готовую насосно-смесительную группу.
Материалы для «сухого» способа укладки водяного пола
Отдельно следует коснуться и водяных полов, уложенных «сухим» способом. Он используется в тех случаях, когда сделать бетонную стяжку невозможно в силу разных причин. На ровное снование укладываются специальные теплоотражающие металлические пластины с пазами для труб. Финишным покрытием в таких случаях являются гипсоволокнистые листы.
Теплый водяной пол на отражающем листе
Формально такая система монтируется значительно быстрей традиционной, требующей заливки стяжкой, но в плане эффективности «сухой» метод уступает обычному. Причина кроется в использовании материалов с низкой теплопроводностью. Компенсировать этот недостаток призваны теплоотражающие пластины, цена которых довольно высока, и это – ещё один недостаток «сухих» водяных полов.
Варианты сухого способа монтажа
Решившись установить тёплые водяные полы, нужно уделить серьёзное внимание подбору комплектующих. Первоначальная высокая цена вызывает естественное желание на чём-нибудь сэкономить, но экономия не должна наносить ущерб качеству.
Покупать нужно только действительно надёжные и проверенные вещи, особенно это касается труб, ведь они будут надолго спрятаны в стяжке. Сделав всё правильно с самого начала, можно надолго обеспечить свой дом теплом и уютом, а затем оценить и экономию. Тёплые полы окупаются в течение 4-5 лет, ведь для их работы используется вода – один из самых дешёвых ресурсов, в то время как электроэнергия дорожает с каждым годом.
Рекомендуем похожие статьи по этой теме:
-
Упрочнитель для бетонного пола — разновидности и инструкции по нанесению материала -
Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу -
Подложка под теплый пол: правила выбора, характеристики, лучшие марки, советы по монтажу -
Терморегулятор для водяного теплого пола: разновидности, принцип работы, рекомендации по эксплуатации
Новые или популярные
-
Пирог пола в деревянном доме — инструкция по монтажу -
Упрочнитель для бетонного пола — разновидности и инструкции по нанесению материала -
Как правильно сделать теплый пол: особенности выбора комплектующих, пошаговая инструкция по монтажу -
Черновой пол в деревянном доме: 5 лучших вариантов, схемы и пошаговое руководство по строительству
-
Устройство пола в частном доме -
Заделка щелей в деревянном полу -
Как класть ламинат на пол -
Как сделать пол на даче
Что нужно для теплого пола
Приятное проживание в квартире или частном доме обусловлено, в первую очередь, тем, что в помещении должно быть уютно и комфортно. А это возможно только при условии, что в жилом помещении будет тепло. Желательно, чтобы еще и полы были с подогревом. Сейчас это – не привилегия богатых, а необходимость большинства людей. Что нужно для теплого пола, как его сделать самостоятельно, не прибегая к помощи специалистов? Ответы даны в статье.
Что нужно для теплого пола
Водяной теплый пол в квартире
Устройство и принцип работы
Перед началом изучения информации о том, какие материалы могут понадобиться для обустройства теплого пола самостоятельно, следует понять, каков принцип действия этой системы. Итак, пол теплый – это определенным способом собранная и уложенная система труб небольшого диаметра, внутри которых находится и циркулирует теплоноситель, подаваемый при помощи насоса. Носителем тепла является обычная вода, подогретая в специальном устройстве. Трубы во время монтажа укладываются под напольное покрытие или прямо в стяжку, в зависимости от способа монтажа.
Принцип работы водяного теплого пола
На заметку! Чтобы по полу было приятно передвигаться босиком, температура теплоносителя не должна быть высокой – не более +40-45 градусов. В этом случае само напольное покрытие прогреется всего до +25-28 градусов. Однако отопительное оборудование обычно прогревает воду сильнее – до +60-65 градусов.
Схема подключения к котлу водяного теплого пола
Именно поэтому необходимо регулировать температуру теплоносителя. В коттедже поможет обеспечить возможность регулировки газовый котел конденсационный, который даже при невысоких температурах отличается высокой эффективностью. Здесь вода будет сразу подаваться в систему подогрева. Для некоторых других типов котлов необходимо использовать специально предназначенный узел подмеса, благодаря которому в нагретую воду будет подаваться остывшая.
Традиционное радиаторное отопление
Традиционное радиаторное отопление
Далее вода начинает распределяться по контуру обогрева при помощи распределительной гребенки – системы разветвления труб. Также она называется коллектором. Представляет собой она две трубы – подачу и «обратку», — которые подают и собирают воду с ветвей системы.
На заметку! Распределительный коллектор может отсутствовать, если теплый пол обустроен в помещении с небольшими габаритами.
Коллектор теплого пола
Недостатки теплого пола
К сожалению, в многоэтажных домах, построенных десятилетия назад, сделать водяной теплый полводы будет довольно сложно – такие квартиры (вернее, отопительная система в них) просто не приспособлены для этого технологического решения. Если такой пол будет установлен, то в зимний период соседи пожалуются на холод в квартире. Да и владелец жилья вряд ли будет доволен показателями температуры у себя дома. Управляющая компания тоже, скорее всего, не даст разрешения на монтаж теплого пола. В этом случае лучше всего укладывать электрический подогрев напольного покрытия – он в разрешении не нуждается.
Электрический теплый пол
На заметку! В новостройках сейчас, как правило, монтируется специальная система отопления, которая позволяет подключить к ней теплые полы. В таких строениях даже не придется спрашивать разрешения у ЖКО на монтаж.
Материалы для теплого пола
Схема такого пола на картинке выглядит всегда довольно сложной – масса коммуникаций, соединенных между собой, по которым к тому же течет вода. Однако на деле система включает не такой уж обширный список элементов.
Материалы для водяного теплого пола
Комплектующие для водяного теплого пола:
- при отсутствии возможности подключения к системе централизованного отопления – нагревательный котел ;
- насос. который либо встроен в котел, либо приобретается отдельно. Он будет нагнетать воду в систему;
- непосредственно трубы. по которым будет двигаться теплоноситель;
- коллектор. который будет отвечать за распределение воды по трубам (не всегда необходимый);
- для коллекторов будут необходимы специальный шкаф, разветвители, распределяющие холодную и горячую воду, а также клапаны, система аварийного слива. приспособления для отведения воздуха из системы ;
- фитинги, шаровые клапаны и т. д.
Один из вариантов схемы отопления в частном доме с теплым полом на первом этаже
Также для обустройства теплого пола понадобится материал для теплоизоляции, крепежи, сетка армирующая, лента демпферная. Если выполняется сырой способ монтажа, то еще и бетонная смесь, из которой будет изготовлена стяжка.
Крепления для труб водяного теплого пола
Планка монтажная для теплого пола
От методики монтажа часто будет зависеть и выбор материалов и инструментов для системы подогрева пола. Существуют два вида укладки оборудования – это сухая и мокрая.
- Мокрая технология предусматривает использование утеплителя, крепежной системы, труб, бетонной стяжки. После того как все элементы будут залиты стяжкой, поверх укладывается и само напольное покрытие. По периметру помещения обязательно укладывается лента демпферная. Под утеплитель желательно поместить гидроизоляционный слой на случай утечки воды – он защитит соседей от возможного потопа.
Водяные теплые полы. Схема водяного пола
Теплый пол без стяжки
Ни первый, ни второй способы не являются идеальными – каждый имеет свои достоинства и недостатки. Однако чаще всего применяется именно мокрый способ, когда система теплого пола укладывается в стяжку. Причина проста – дешевизна, хотя в обслуживании этот вид довольно сложен. Например, отремонтировать трубы в стяжке будет непросто.
Стяжка для теплого пола
Распределительный коллектор и шкаф для него
Распределительную гребенку или коллектор имеет смысл устанавливать внутри специально предназначенного для этого шкафа, чтобы масса труб не бросалась в глаза и не портила внешний вид помещения. Ширина такого сооружения должна быть около 12-15 см, а вот остальные параметры будут в значительной мере зависеть от того, какие габариты имеет вся система коммуникаций – чем больше она, тем больше и шкаф. При его обустройстве должна учитываться и необходимость пространства для загиба труб, подводимых к системе коллектора.
Коллектор в нише
Важно! Если система теплого пола разводится на две комнаты, то ящик с коллектором должен находиться посередине между ними. При этом лучше установить оборудование, позволяющее регулировать температуру нагрева.
Трубы в системе теплого пола – это самый важный элемент. Ведь именно по ним будет передвигаться нагретая вода. Их необходимо выбрать правильно.
Выбираем трубы для теплого пола
Таблица. Виды труб для теплого пола.
Источники: http://remboo.ru/pol/vodyanoy-teplyiy-pol.html, http://pol-spec.ru/vodianoy-teply-pol/komplektuyushhie-dlya-vodyanogo-teplogo-pola.html, http://pol-exp.com/chto-nuzhno-dlya-teplogo-pola/
